TS12 Traverse de mur en acier 120

• Revêtement par poudre rouge
• Moment d’inertie : 728 cm4
• Couple de résistance : 121 cm³

No d'article Longueur Poids pièce/s
111-345.050 50 cm 11,7 kg
111-345.075 75 cm 18 kg
111-345.100 100 cm 24,8 kg
111-345.125 125 cm 31,4 kg
111-345.150 150 cm 37,8 kg
111-345.188 187,5 cm 48,4 kg
111-345.200 200 cm 51,6 kg
111-345.250 250 cm 65 kg
TS12 Traverse de mur en acier 120 Tobler SA

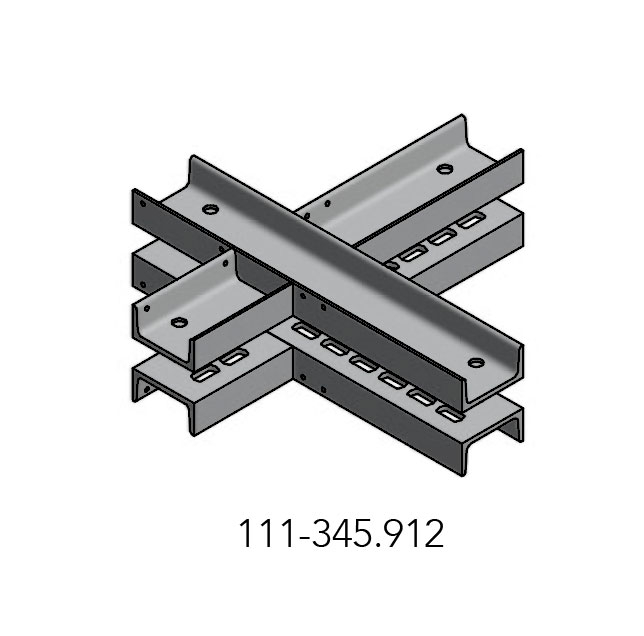

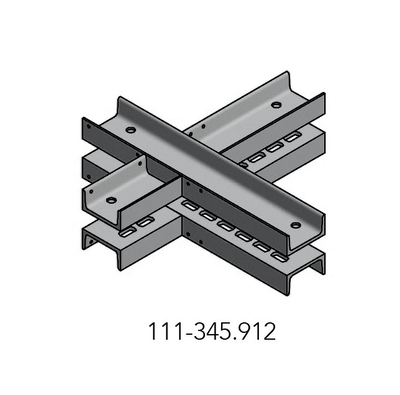

TS12 Traverse d’angle intérieur 120

• Revêtement par poudre rouge
• Moment d’inertie : 728 cm4
• Couple de résistance : 121 cm³

No d'article Désignation Longueur Largeur Poids pièce/s
111-345.911 Traverse IE H16 70 cm 70 cm 29,3 kg
111-345.912 Traverse IE H20 70 cm 70 cm 31,4 kg
TS12 Traverse d’angle intérieur 120 Tobler SA

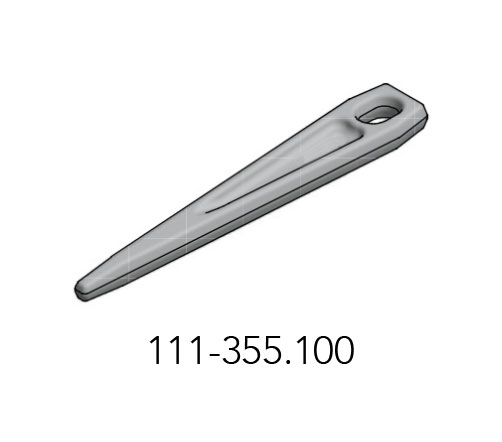

TS12 Cale

• galvanisé(e)
• pour tous les raccords et connexions

No d'article Longueur Poids pièce/s
111-355.100 27,7 cm 0,77 kg
TS12 Cale Tobler SA

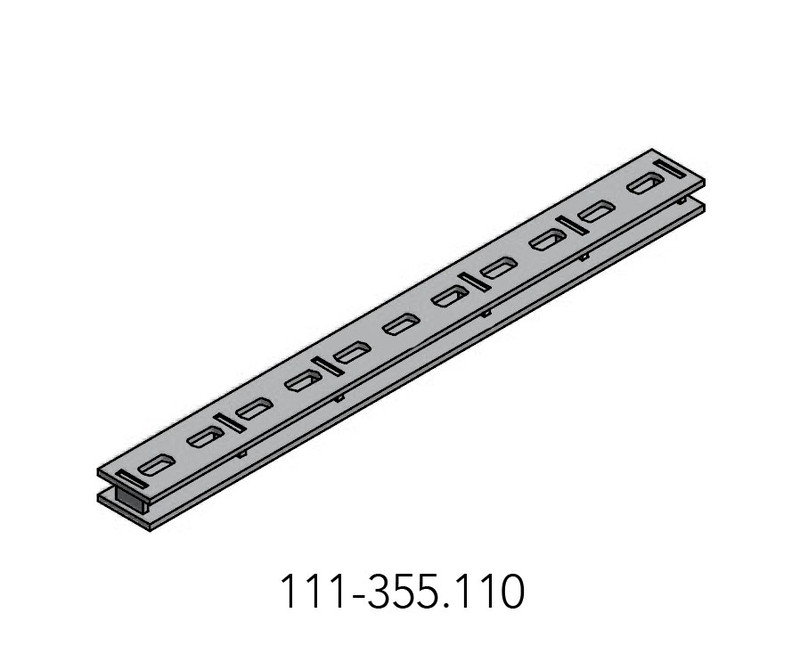

TS12 Attaches de fixation

• pour un assemblage d’éléments résistant à la traction et à la compression
• Moment d’inertie : 67,7 cm4
• Couple de résistance : 15,7 cm3

No d'article Désignation pièce/s
111-355.110 VL 85, galv.
111-355.120 VL 140, galv.
TS12 Attaches de fixation Tobler SA

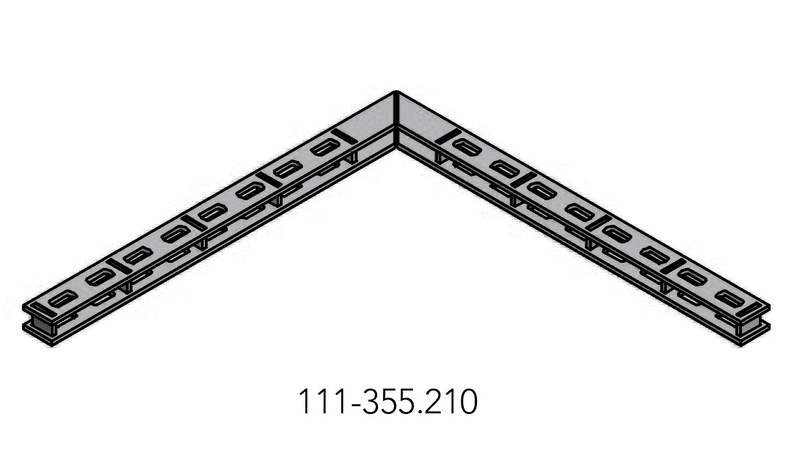

TS12 Patte d’angle

• EL 75/75, galvanisé
• pour un assemblage d’éléments résistant à la traction et à la compression
• Moment d’inertie : 67,7 cm4
• Couple de résistance : 15,7 cm3

No d'article Poids pièce/s
111-355.210 15,1 kg
TS12 Patte d’angle Tobler SA

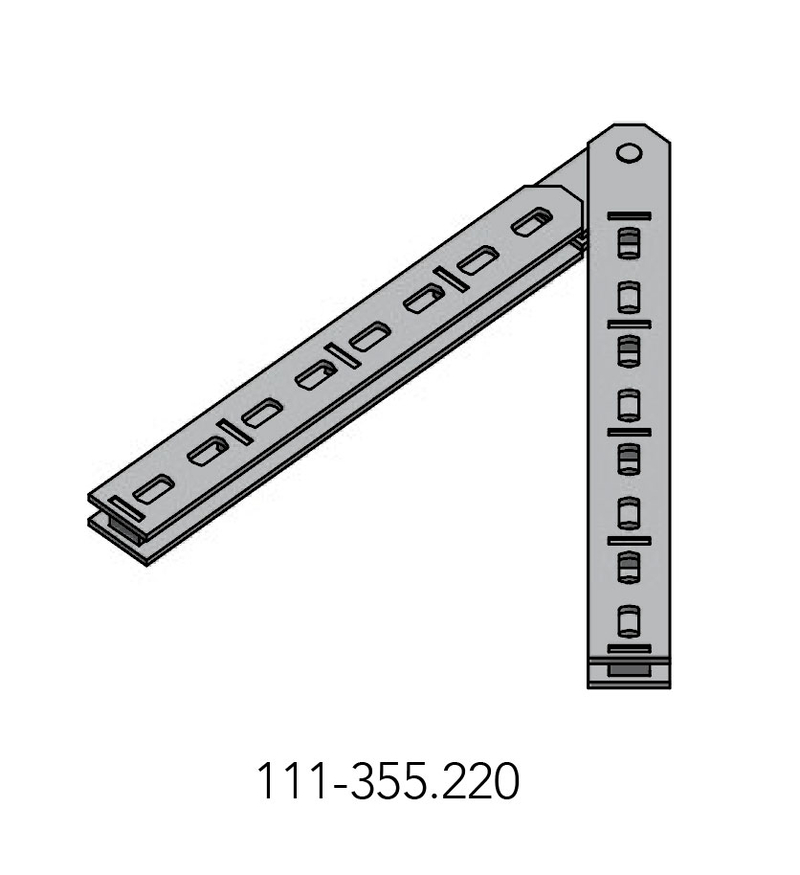

TS12 Attache articulée

• GL 75/75, galvanisé
• Longueur des branches : 75 cm
• Moment d’inertie : 67,7 cm4
• Couple de résistance : 15,7 cm3

No d'article Poids pièce/s
111-355.220 17 kg
TS12 Attache articulée Tobler SA

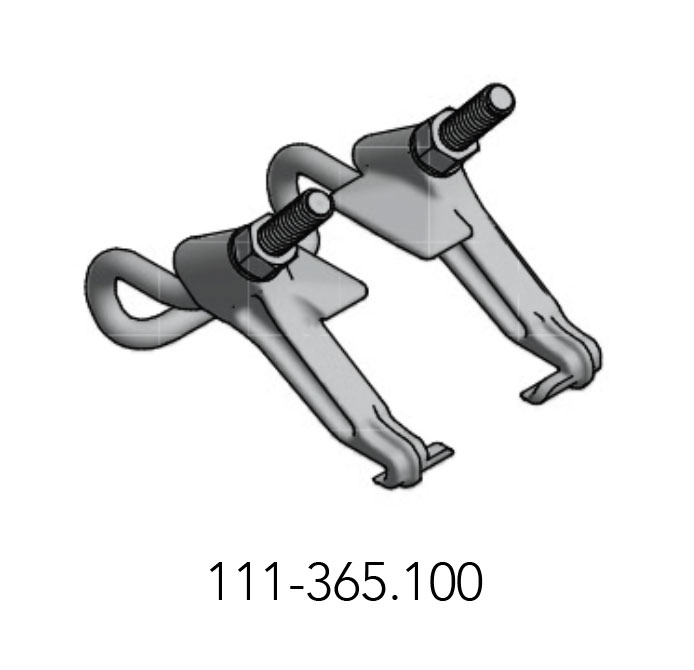

TS12 Bride H20

• galvanisé(e)
• Pour un assemblage par friction variable entre la poutre de coffrage en bois H20 et la traverse de mur en acier 120
• Ouverture de clé : 21 mm

No d'article Poids pièce/s
111-365.100 1,21 kg
TS12 Bride H20 Tobler SA

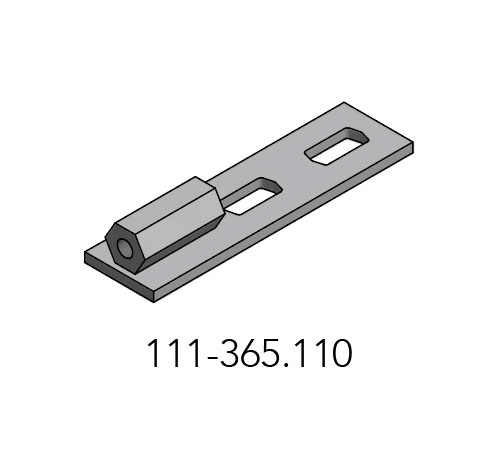

TS12 Languette frontale SL 15,0

• galvanisé(e)
• Force de traction admissible : 40 kN

No d'article Longueur Poids pièce/s
111-365.110 22,6 cm 1,24 kg
TS12 Languette frontale SL 15,0 Tobler SA

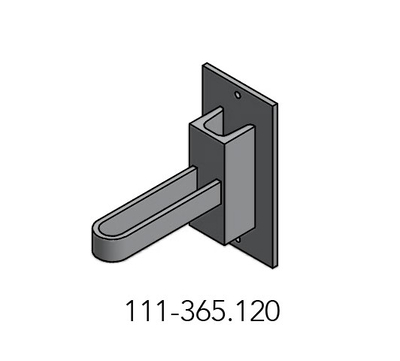

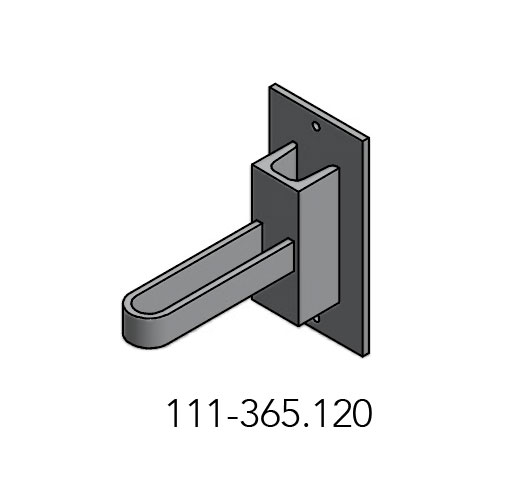

TS12 Serrure

• galvanisé(e)

No d'article Poids pièce/s
111-365.120 1,21 kg
TS12 Serrure Tobler SA

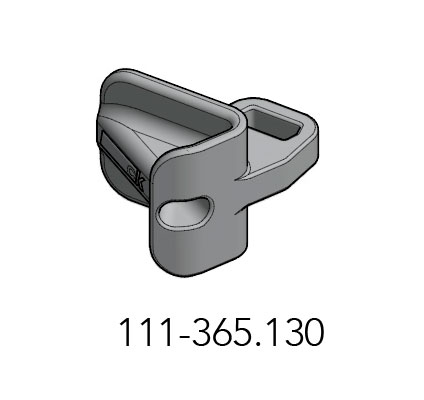

TS12 Tendeur d’angle

• galvanisé(e)

No d'article Poids pièce/s
111-365.130 2,39 kg
TS12 Tendeur d’angle Tobler SA

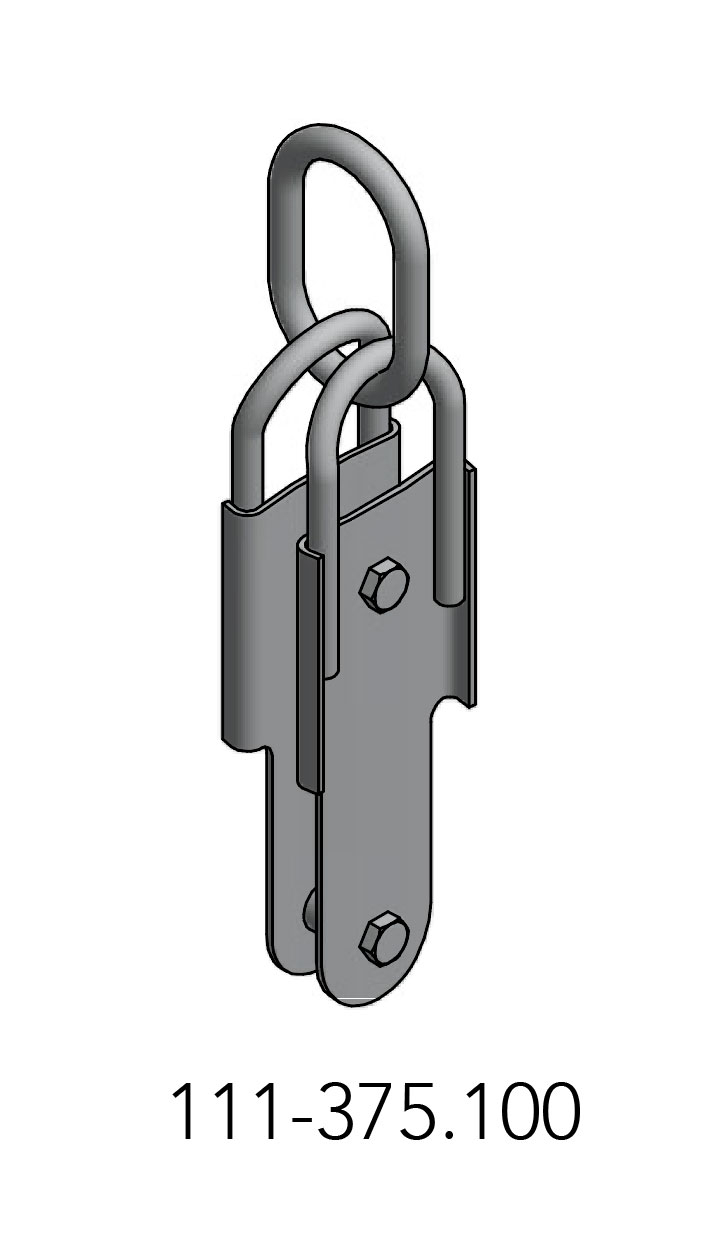

TS12 Œillet de grue

• galvanisé(e)
• Capacité de charge autorisée: 8 kN pour un angle d’écartement de la suspente de max. 30°
• Planche de soutien requise pour la traction transversale
• avec 2 vis 6 pans M16 × 60 mm et 2 écrous de blocage pour la fixation sur la poutre de bois H20
• Ouverture de clé : 24 mm
• Tenir compte de la notice d’utilisation de l’œillet de grue TS12 !

No d'article Longueur Poids pièce/s
111-375.100 39 cm 4,34 kg
TS12 Œillet de grue Tobler SA

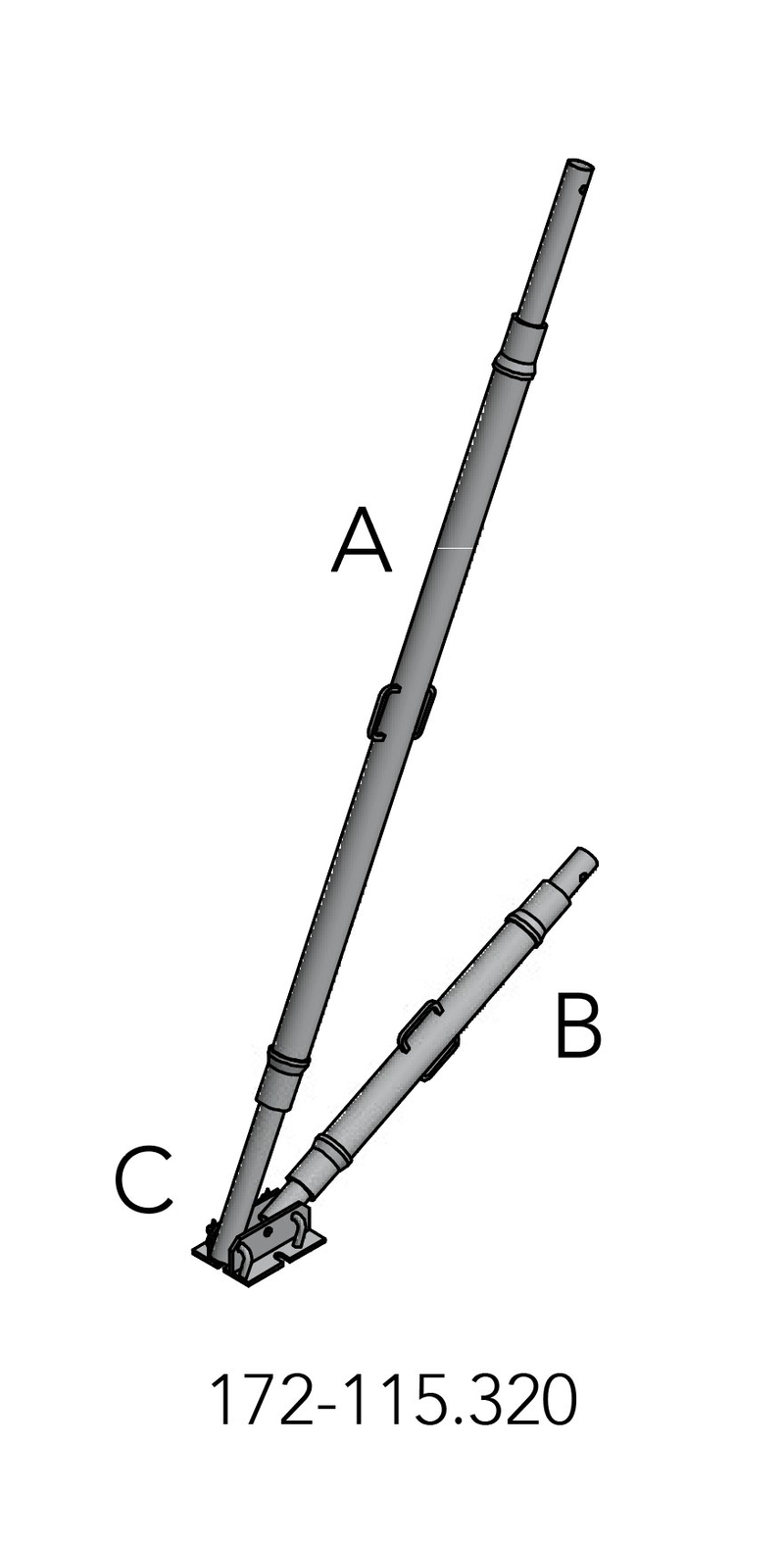

Console d’alignement 320

No d'article Désignation pièce/s
172-115.320 Complet (A + B + C)

Vernie, livrée en état plié
Poids : 27,3 kg
172-101.320 A) Entretoise d’alignement TITAN RSK 3

Plage d’extension : 180 – 320 cm
Charge adm. à 45°
Pression : 40,00 – 20,60 kN
Traction : 40 kN
172-101.150 B) Entretoise d’alignement TITAN RSK 1

Plage d’extension : 90 – 150 cm
Charge adm. à 45°
Pression : 40 kN
Traction : 40 kN
172-105.140 C) Articulation d’extrémité double pour entretoise d’alignement

Avec 2 bouchons de pistolet
Ø = 16 mm
Console d’alignement 320 Tobler SA

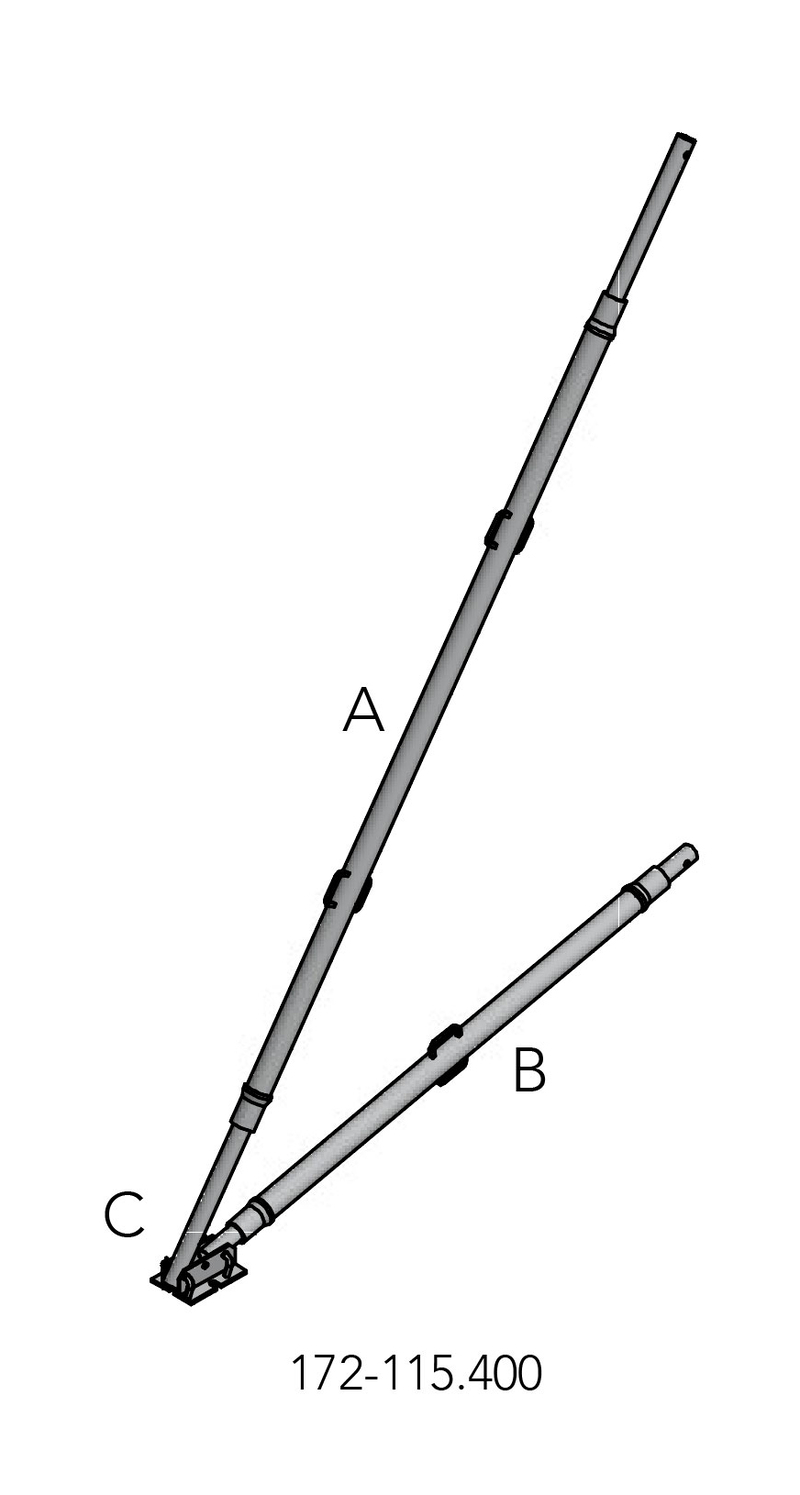

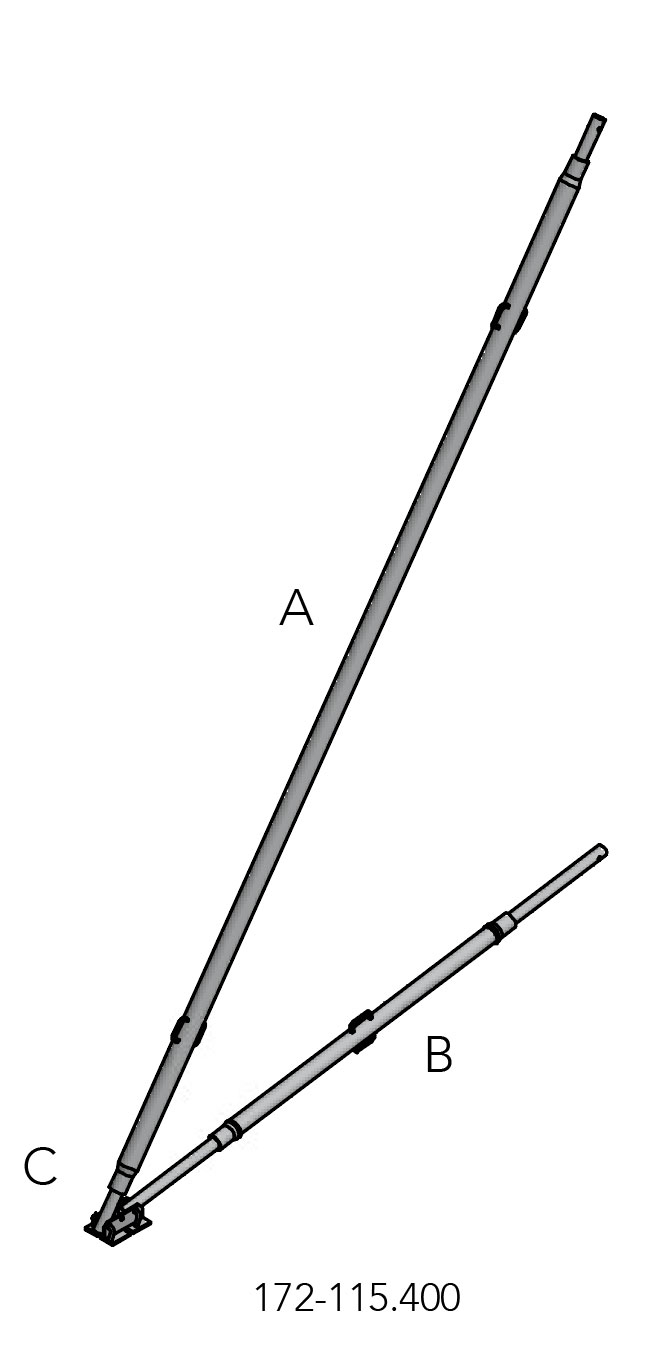

Console d’alignement 400

No d'article Désignation pièce/s
172-115.400 Complet (A + B + C)

Vernie, livrée en état plié
Poids : 39,3 kg
172-101.400 A) Entretoise d’alignement TITAN RSK 4

Plage d’extension : 260 – 400 cm
Charge adm. à 45°
Pression : 40,00 – 14,60 kN
Traction : 40 kN
172-101.320 B) Entretoise d’alignement TITAN RSK 3

Plage d’extension : 180 – 320 cm
Charge adm. à 45°
Pression : 40,00 – 20,60 kN
Traction : 40 kN
172-105.140 C) Articulation d’extrémité double pour entretoise d’alignement

Avec 2 bouchons de pistolet
Ø = 16 mm
Console d’alignement 400 Tobler SA

Console d’alignement 600

No d'article Désignation pièce/s
172-115.600 Complet (A + B + C)

Vernie, livrée en état plié
Poids: 54,5 kg
172-101.600 A) Entretoise d’alignement TITAN RSK 6

Plage d’extension : 460 – 600 cm
Charge adm. à 45°
Pression : 24,60 – 12,50 kN
Traction : 40 kN
172-101.320 B) Entretoise d’alignement TITAN RSK 3

Plage d’extension : 180 – 320 cm
Charge adm. à 45°
Pression : 40,00 – 20,60 kN
Traction : 40 kN
172-105.140 C) Articulation d’extrémité double pour entretoise d’alignement

Avec 2 bouchons de pistolet
Ø = 16 mm
Console d’alignement 600 Tobler SA

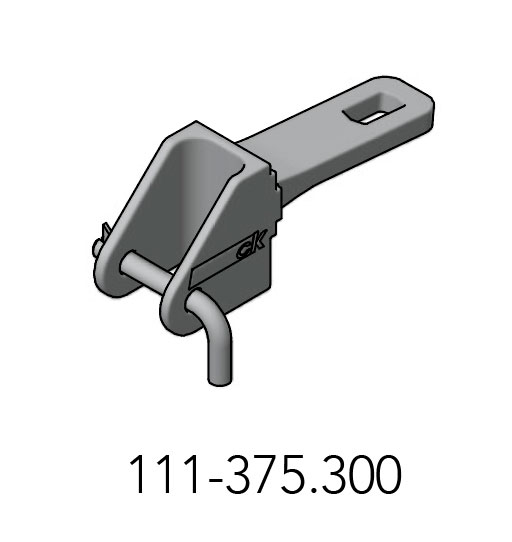

TS12 Raccord d’entretoise d’écartement R1

• galvanisé(e)
• Pour l’assemblage par friction de l’entretoise d’alignement RSK avec la traverse de mur en acier 120, 1 bouchon de pistolet Ø 16 mm inclus

No d'article Poids pièce/s
111-375.300 2,73 kg
TS12 Raccord d’entretoise d’écartement R1 Tobler SA

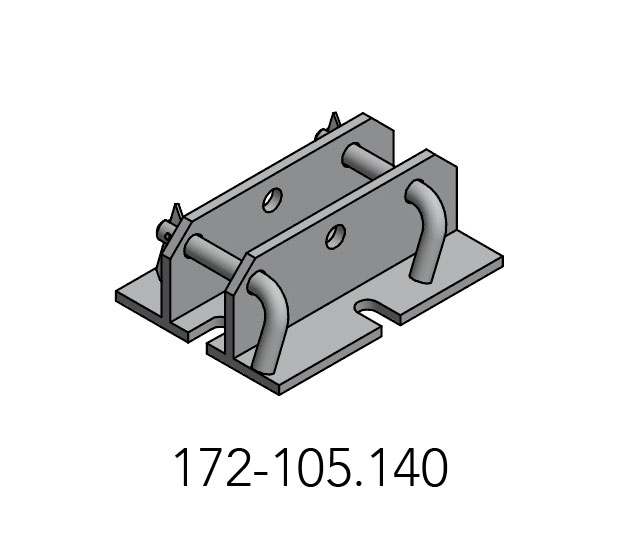

Articulation d’extrémité double pour entretoise d’alignement

• galvanisé(e)
• pour des entretoises d’alignement avec flèche avec butée de sécurité et. 2 bouchons de pistolet Ø = 16 mm

No d'article Poids pièce/s
172-105.140 4 kg
Articulation d’extrémité double pour entretoise d’alignement Tobler SA

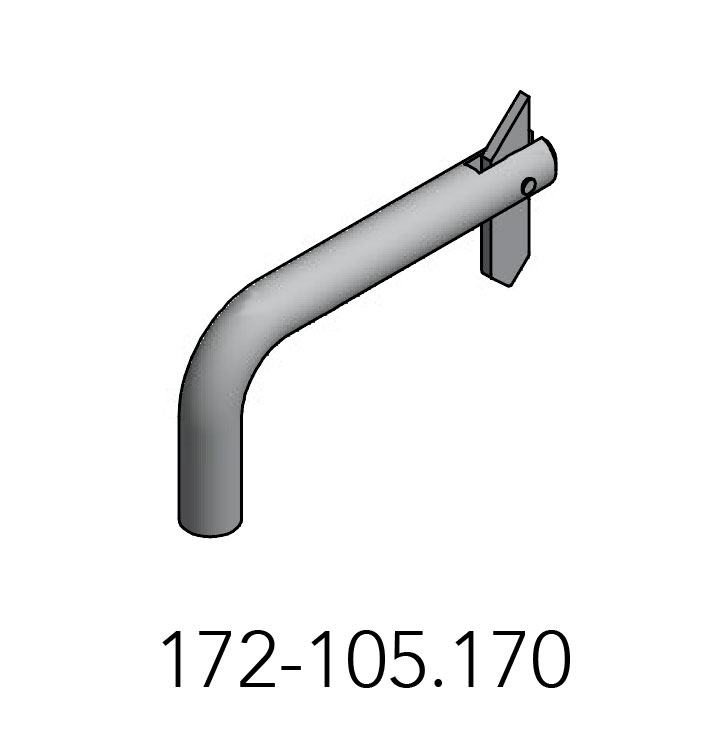

Bouchon de pistolet

• Revêtement polyseal
• Raccord à enficher sécurisé pour toutes les pièces articulées

No d'article Poids Diamètre Ø pièce/s
172-105.170 0,24 kg 16 mm
Bouchon de pistolet Tobler SA

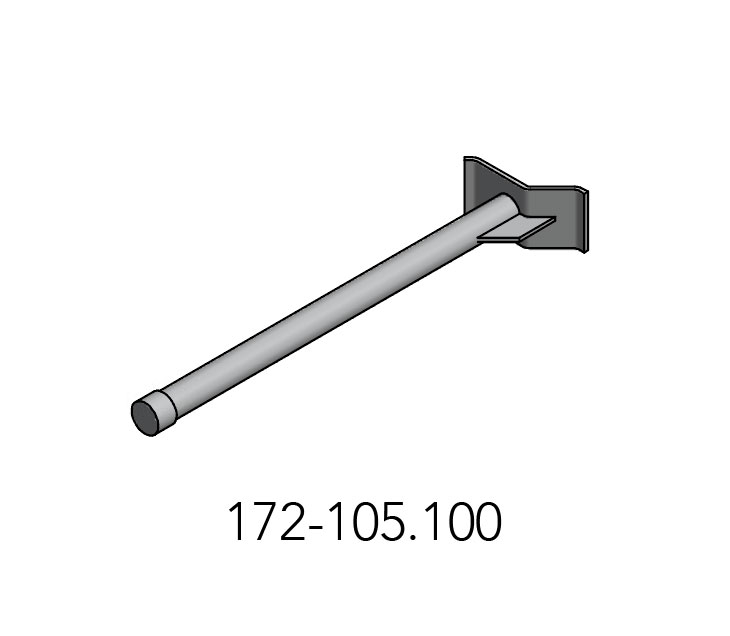

Clé à ergot pour entretoise d’alignement RSK

• Vernie
• Pour entretoise d’alignement TITAN RSK

No d'article Poids pièce/s
172-105.100 2,6 kg
Clé à ergot pour entretoise d’alignement RSK Tobler SA

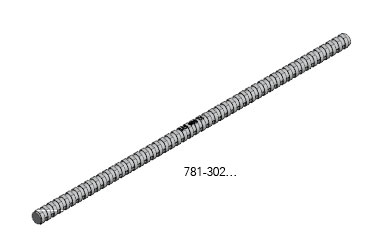

Tiges d’ancrage 15,0 FA

• Laminées à chaud, adaptées au soudage
• Rainures de longueur entre les ailes galvanisées, longueur jusqu’à 6 m non traitées, longueur jusqu’à 15 m
• Capacité de charge autorisée : 90 kN selon DIN 18216
• Charge de rupture : 195 kN
• Capacité de charge autorisée à une sécurité 1,6 fois contre la charge de rupture : 120 kN

No d'article Longueur Poids Matériau pièce/s
781-301.000 par mètre courant 1,44 kg Non traitée
781-302.050 50 cm 0,72 kg galvanisé(e)
781-302.090 90 cm 1,30 kg galvanisé(e)
781-302.125 125 cm 1,80 kg galvanisé(e)
781-302.150 150 cm 2,16 kg galvanisé(e)
781-302.175 175 cm 2,52 kg galvanisé(e)
781-302.200 200 cm 2,88 kg galvanisé(e)
Tiges d’ancrage 15,0 FA Tobler SA

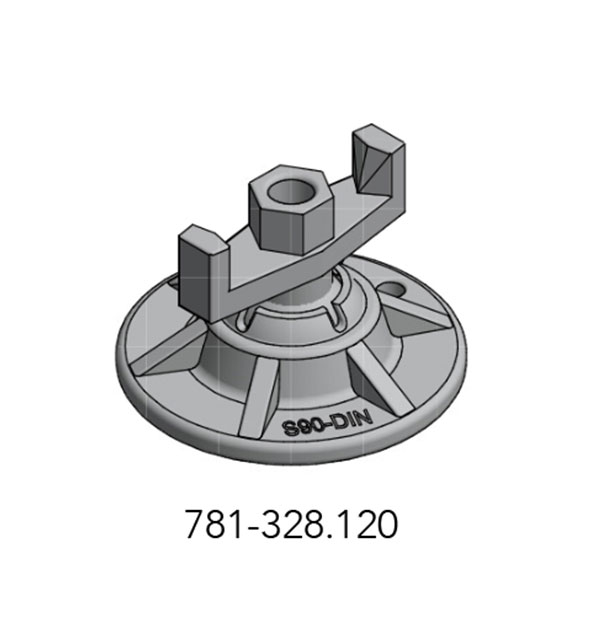

Plaque d’articulation à rotule 15,0

• forgée et galv. à chaud
• avec filet Dywidag 15,0
• Diamètre de disque Ø 120 mm
• Inclinaison max. 10°
• Ouverture de clé 27
• Capacité de charge autorisée : 90 kN selon DIN 18216

No d'article Poids pièce/s
781-328.120 1,65 kg
Plaque d’articulation à rotule 15,0 Tobler SA

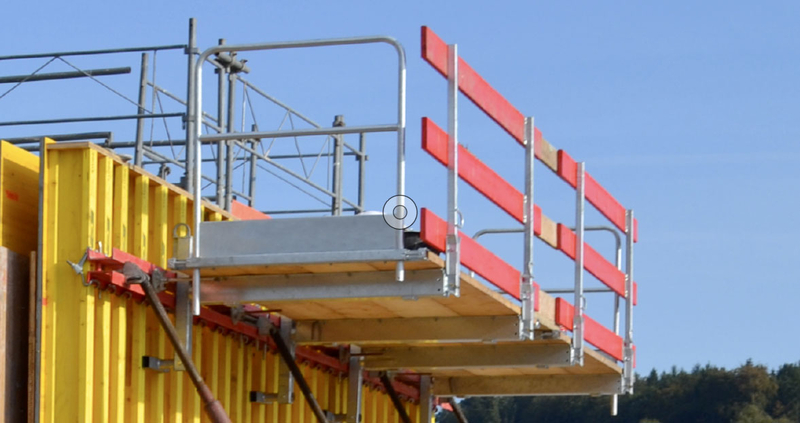

Plateforme de bétonnage BKB 120

• Notre plateforme de bétonnage pliable est ­disponible dans les variantes : BKB 120/270 Standard, Vario et Luke (trappe).
• Largeur de plateau : 1,20 m
• Charge utile adm. : 1,50 kN/m²
• Écart entre les consoles : max.1,50 m
• Semelle d’accrochage réglable en hauteur

No d'article Désignation pièce/s
118-101.100 BKB 120/270
118-101.110 BKB 120/270 Vario
118-101.120 BKB 120/270 Luke
Plateforme de bétonnage BKB 120 Tobler SA

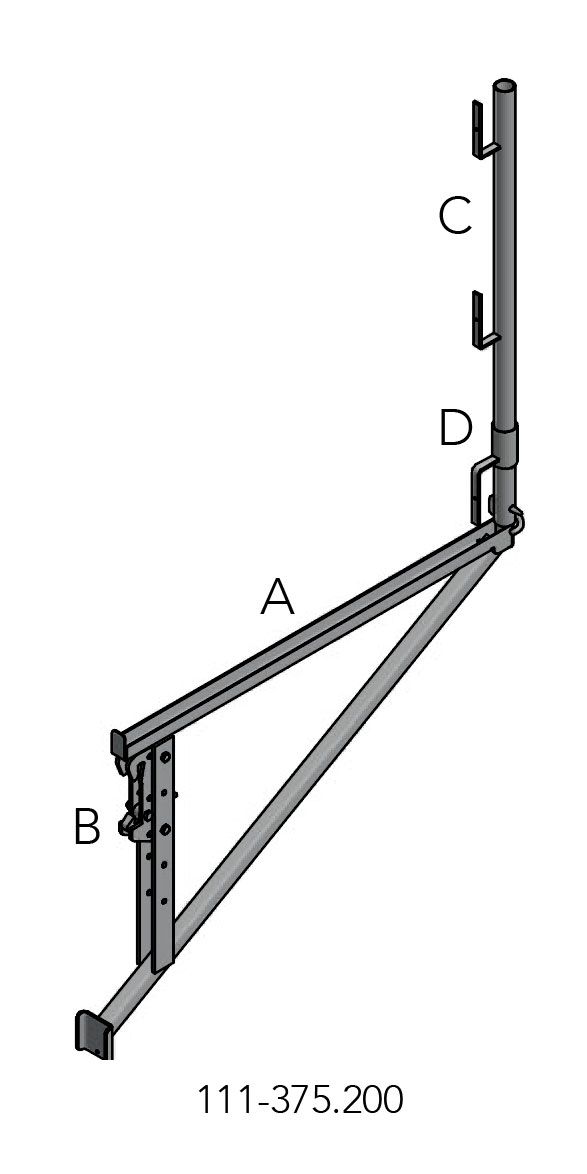

Console de bétonnage BK 120

• galvanisé(e)
• Poids total : 22,6 kg

No d'article Désignation pièce/s
111-375.200 Complet (A + B + C)
111-375.204 A) TS12 Console de bétonnage BK 120
111-375.205 B) TS12 Semelle d’accrochage BK 120
111-375.210 C) TS12 Poteau de rambarde GP 120
511-110.100 D) Goujon Ø = 13mm
Console de bétonnage BK 120 Tobler SA

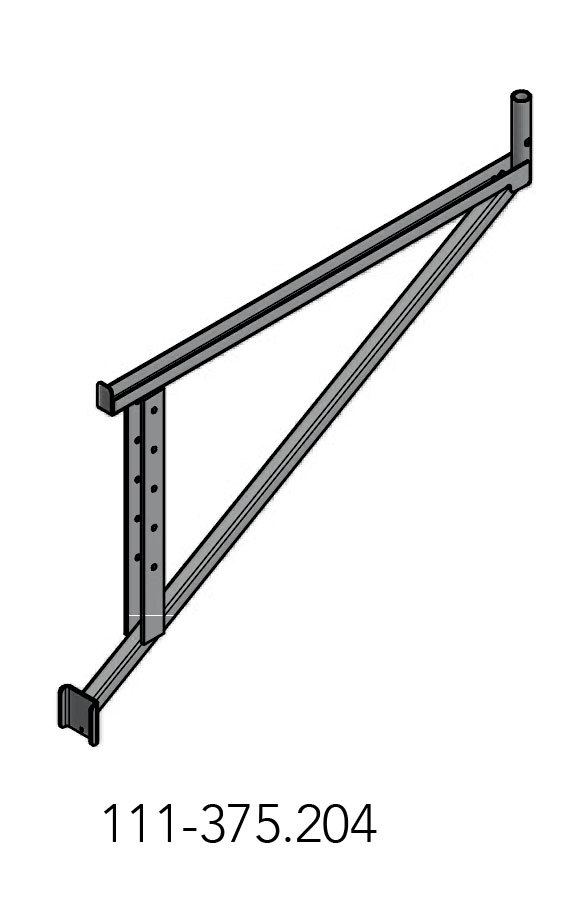

Console de bétonnage BK 120 A

No d'article Poids pièce/s
111-375.204 13,9 kg
Console de bétonnage BK 120 A Tobler SA

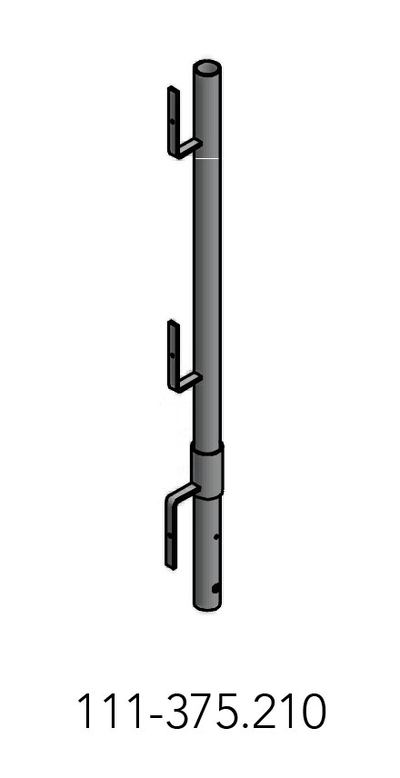

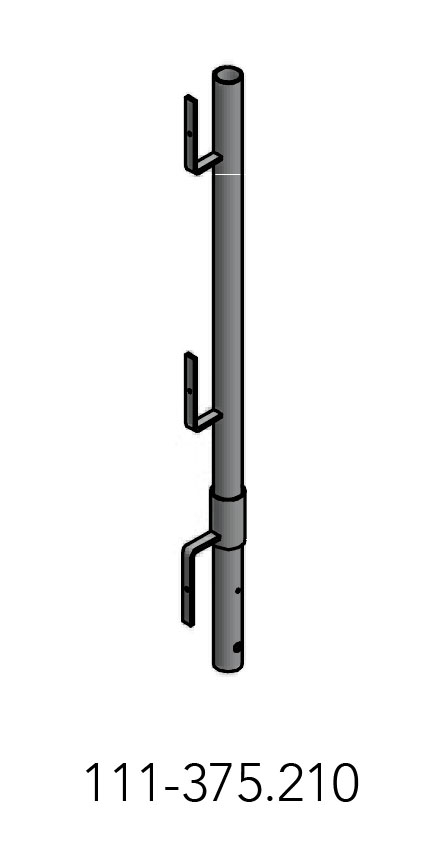

TS12 Poteau de rambarde GP 120

• galvanisé(e)

No d'article Hauteur Poids pièce/s
111-375.210 1,2 cm 5,18 kg
TS12 Poteau de rambarde GP 120 Tobler SA

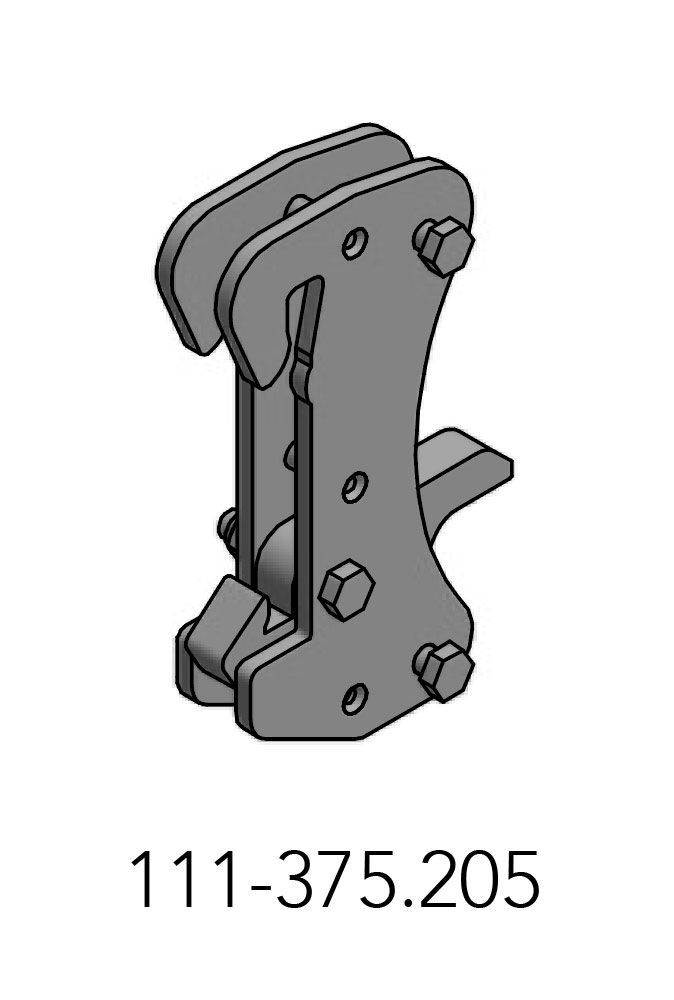

TS12 Semelle d’accrochage BK 120

• galvanisé(e)
• vissée au moyen de 2 vis 6 pans M12 × 75 avec la console de bétonnage TS12 BK 120

No d'article Poids pièce/s
111-375.205 3,21 kg
TS12 Semelle d’accrochage BK 120 Tobler SA

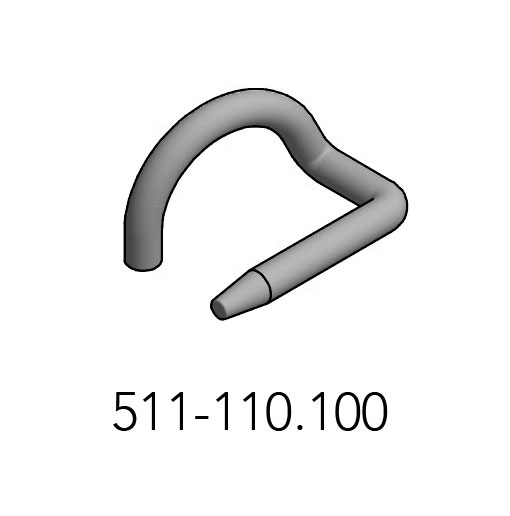

Goujon

• galvanisé(e)
• Pour fixation des poteaux de rambarde TS12 GP 120 sur la console de bétonnage TS12 BK 120

No d'article Poids Diamètre Ø pièce/s
511-110.100 0,26 kg 13 mm
Goujon Tobler SA

Tous le prix net en CHF, excl. TVA, hors transport. A partir de l‘entrepôt.
Les conditions genérales de vente de Tobler SA s‘appliquent.
