Demande d'offre Garde-corps

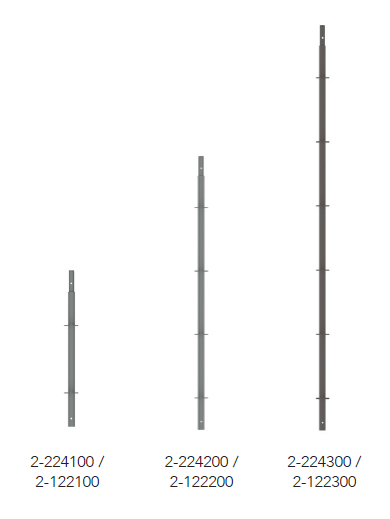

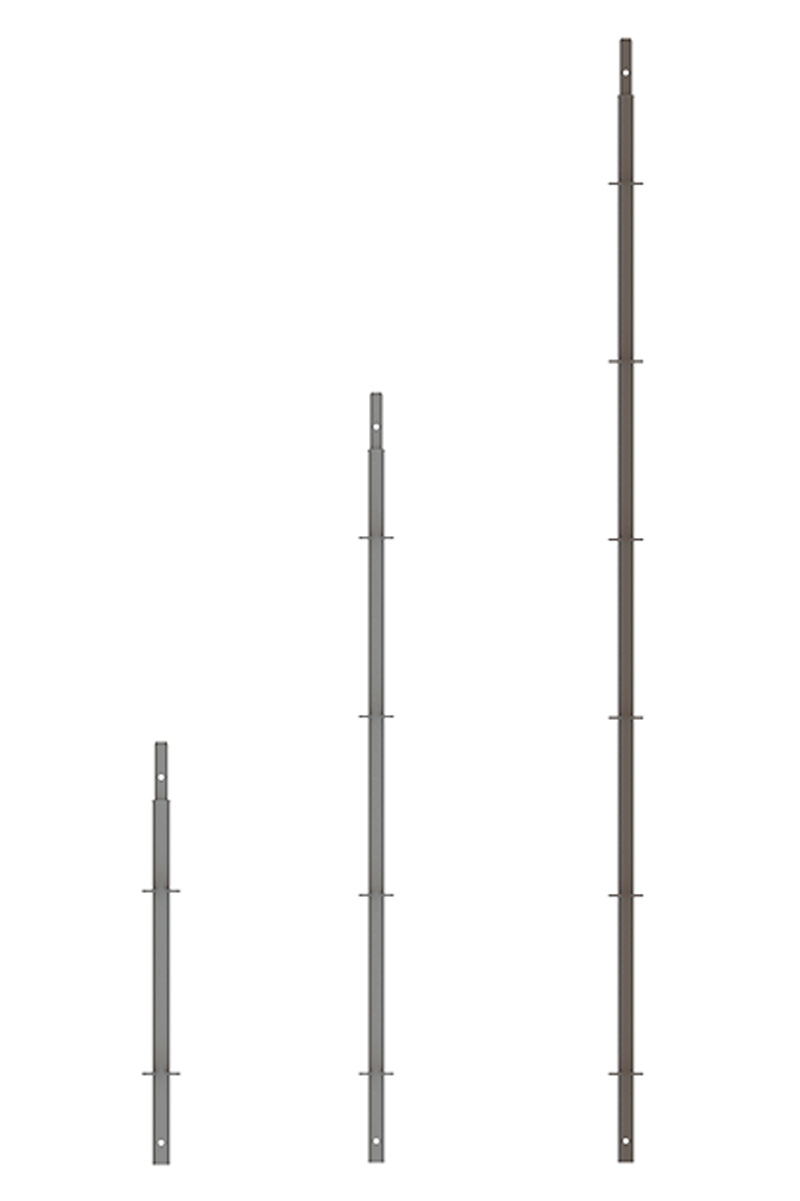

Poteau de garde-corps

• Ø tube 48,3 mm

No d'article	Désignation	Hauteur	épaisseur du mur	Poids	pièce/s
2-224050	en acier	50 cm	3.25 mm	2.3 kg
2-224100	en acier	100 cm	3.25 mm	4.3 kg
2-224200	en acier	200 cm	3.25 mm	8.1 kg
2-224300*	en acier	300 cm	3.25 mm	12.0 kg
2-224400*	en acier	400 cm	3.25 mm	15.9 kg
2-122050	en aluminium	50 cm	4.00 mm	1.1 kg
2-122100	en aluminium	100 cm	4.00 mm	1.9 kg
2-122200	en aluminium	200 cm	4.00 mm	3.6 kg
2-122300*	en aluminium	300 cm	4.00 mm	5.2 kg
2-122400*	en aluminium	400 cm	4.00 mm	6.8 kg

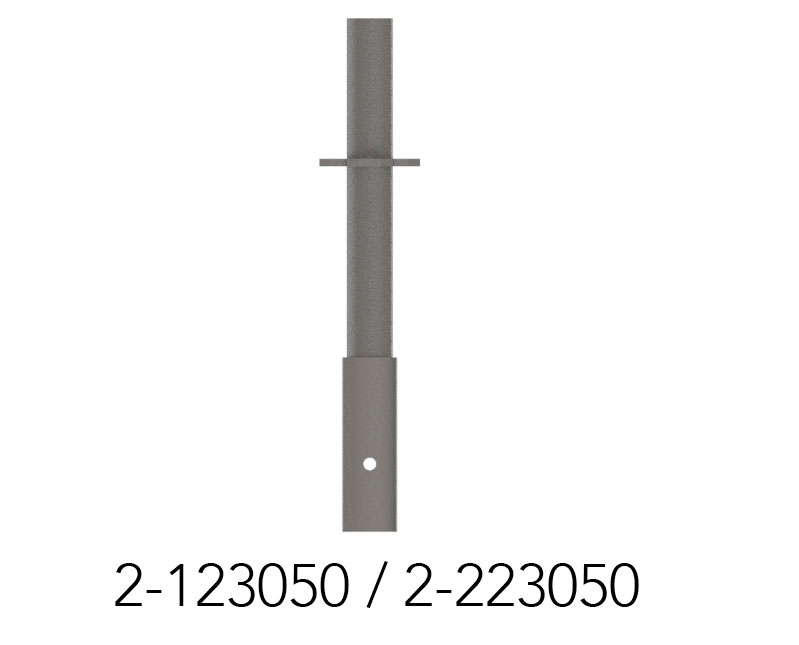

Poteau de base

• comme support pour le premier cadre d’échafaudage
• Ø tube 48,3 mm

No d'article	Désignation	Hauteur	Poids	pièce/s
2-223050	en acier	50 cm	2.2 kg
2-123050	en aluminium	50 cm	1.0 kg

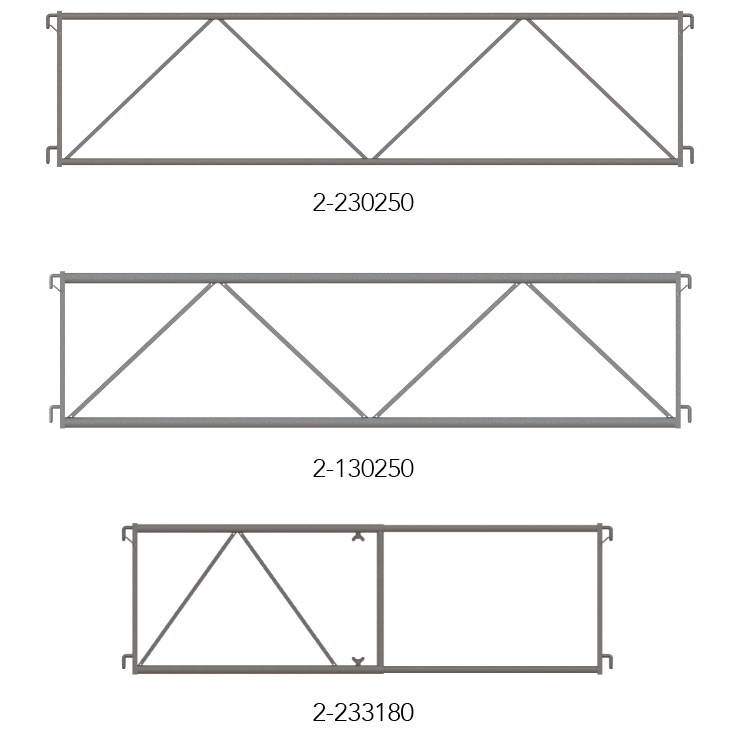

Garde-corps

No d'article	Désignation	Longueur	Hauteur	Poids	pièce/s
2-230100	en acier, avec renfort diagonal	100 cm	60 cm	4.4 kg
2-230125	en acier, avec renfort diagonal	125 cm	60 cm	5.3 kg
2-230150	en acier, avec renfort diagonal	150 cm	60 cm	6.0 kg
2-230200	en acier, avec renfort diagonal	200 cm	60 cm	7.6 kg
2-230250	en acier, avec renfort diagonal	250 cm	60 cm	9.0 kg
2-230300	en acier, avec renfort diagonal	300 cm	60 cm	10.2 kg
2-130100	en aluminium, avec renfort diagonal	100 cm	60 cm	2.4 kg
2-130125	en aluminium, avec renfort diagonal	125 cm	60 cm	2.9 kg
2-130150	en aluminium, avec renfort diagonal	150 cm	60 cm	3.3 kg
2-130200	en aluminium, avec renfort diagonal	200 cm	60 cm	4.4 kg
2-130250	en aluminium, avec renfort diagonal	250 cm	60 cm	5.2 kg
2-130300	en aluminium, avec renfort diagonal	300 cm	60 cm	6.1 kg
2-233180	en acier, réglable	110–180 cm		9.4 kg
2-233330	en acier, réglable	180–330 cm		17.3 kg

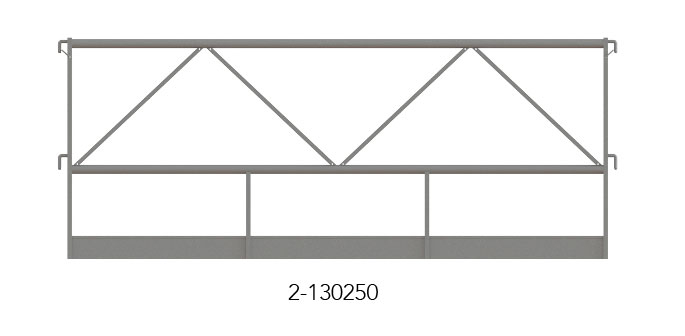

Garde-corps de sécurité

• en aluminium
• avec renfort diagonal
• avec plinthe

No d'article	Longueur	Hauteur	Poids	pièce/s
2-132100	100 cm	100 cm	3.9 kg
2-132150	150 cm	100 cm	5.6 kg
2-132200	200 cm	100 cm	7.1 kg
2-132250	250 cm	100 cm	8.8 kg
2-132300	300 cm	100 cm	10.1 kg
2-132350	350 cm	100 cm	11.8 kg
2-132400	400 cm	100 cm	13.4 kg

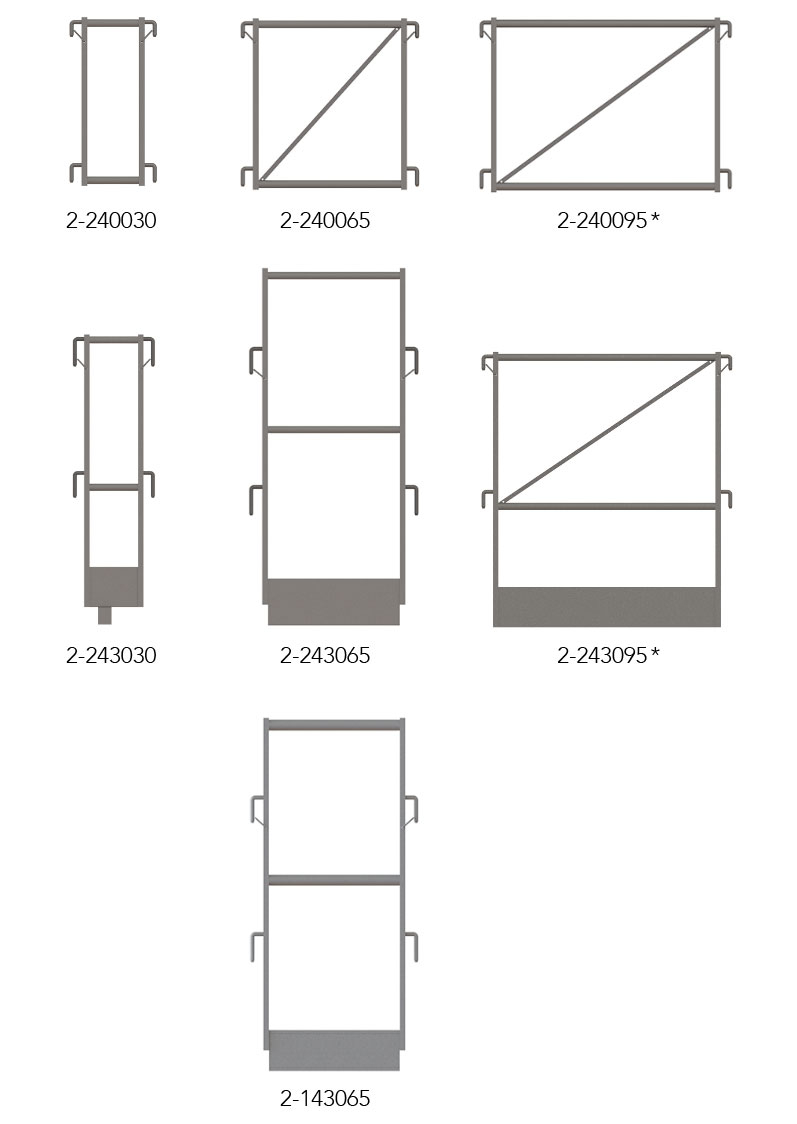

Garde-corps de fermeture

No d'article	Désignation	Largeur	Hauteur	Poids	pièce/s
2-240030	en acier	30 cm	50 cm	2.6 kg
2-240065	en acier	65 cm	50 cm	3.6 kg
2-240095*	en acier	95 cm	50 cm	4.5 kg
2-243020	en acier, avec plinthe	20 cm	100 cm	4.2 kg
2-243030	en acier, avec plinthe	30 cm	100 cm	4.8 kg
2-243065	en acier, avec plinthe	65 cm	120 cm	6.6 kg
2-243095*	en acier, avec plinthe	95 cm	120 cm	7.2 kg
2-143065	en aluminium, avec plinthe avant	65 cm	100 cm	3.0 kg

* repères violets RAL 4008

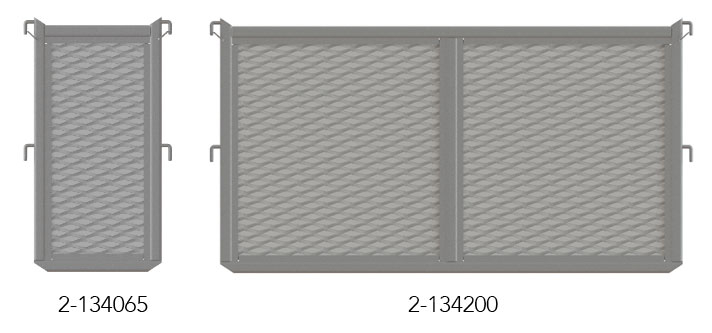

Grille de ferblantier

• en aluminium
• avec plinthe
• revêtement par poudrage sur demande

No d'article	Longueur	Hauteur	Poids	pièce/s
2-134065	65 cm	100 cm	4.2 kg
2-134100	100 cm	100 cm	6.0 kg
2-134125	125 cm	100 cm	7.3 kg
2-134150	150 cm	100 cm	8.6 kg
2-134200	200 cm	100 cm	12.2 kg
2-134250	250 cm	100 cm	14.7 kg
2-134300	300 cm	100 cm	18.0 kg

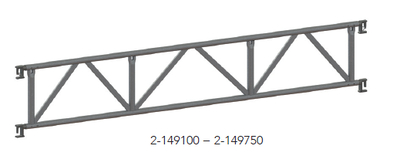

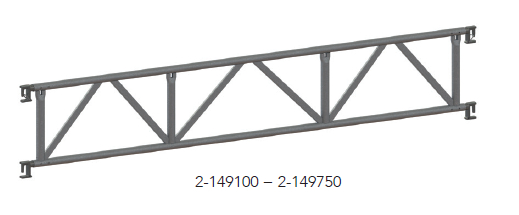

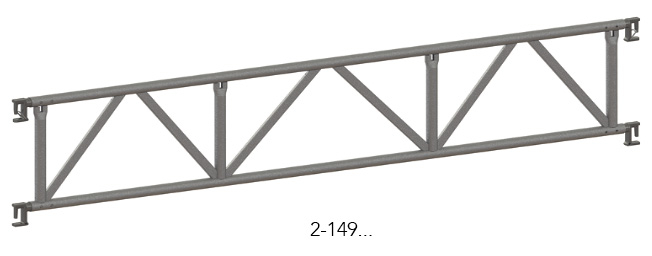

Poutre en treillis

• en aluminium

No d'article	Longueur	Hauteur	Poids	pièce/s
2-149100	100 cm	50 cm	10.5 kg
2-149150	150 cm	50 cm	14.5 kg
2-149200	200 cm	50 cm	14.9 kg
2-149250	250 cm	50 cm	17.4 kg
2-149300	300 cm	50 cm	19.2 kg
2-149400	400 cm	50 cm	23.6 kg
2-149500	500 cm	50 cm	27.8 kg
2-149600	600 cm	50 cm	32.1 kg
2-149700	700 cm	50 cm	36.5 kg
2-149750	750 cm	50 cm	39.0 kg

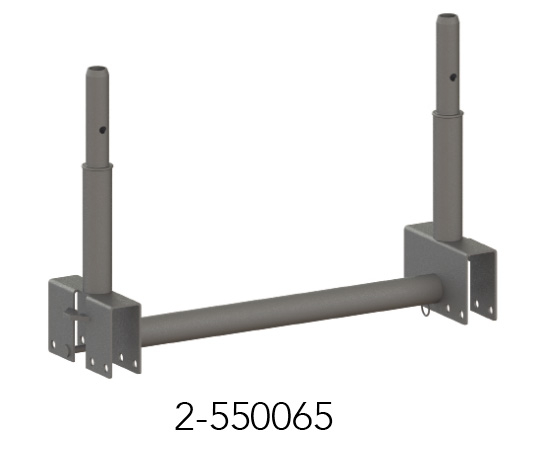

Support de plancher

• pour poutre en treillis n° d’art. 8-150…
• en acier

No d'article	Longueur	Poids	pièce/s
2-550065	65 cm	7.1 kg

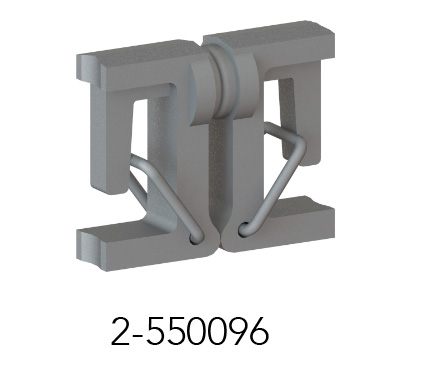

Double tête

• en acier

No d'article	Poids	pièce/s
2-550065	1.9 kg

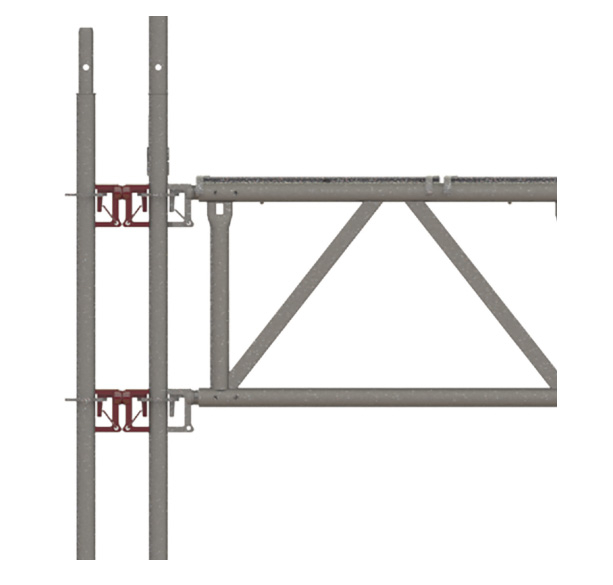

Exemple d’utilisation

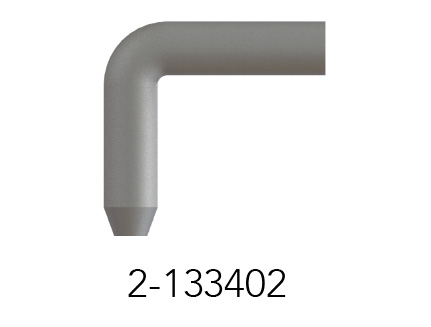

Crochets de remplacement pour garde-corps MATO 2

• en aluminium

No d'article	Longueur	pièce/s
2-550065	Modèle long
2-133403	Modèle court

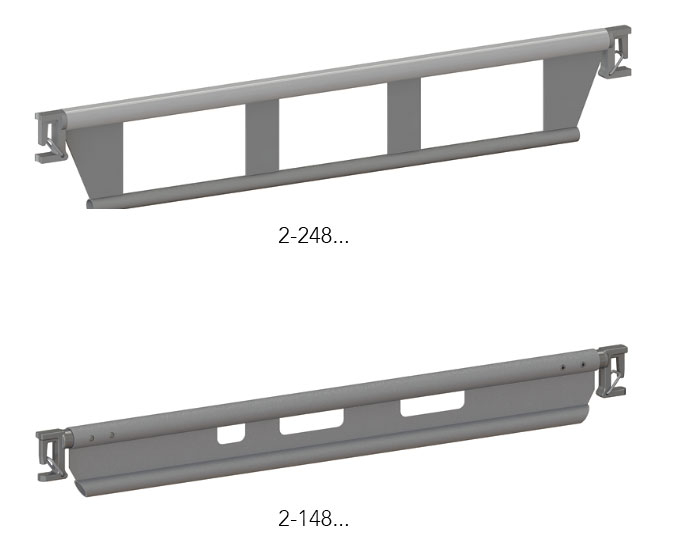

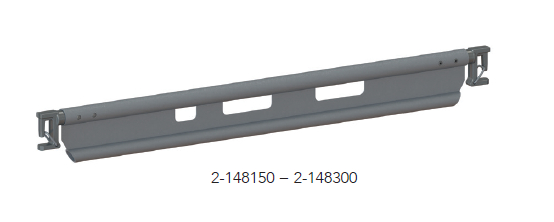

Traverse renforcée

No d'article	Désignation	Longueur	Poids	pièce/s
2-248150	en acier	150 cm	11.0 kg
2-248200	en acier	200 cm	15.2 kg
2-148150	en aluminium	150 cm	7.0 kg
2-148200	en aluminium	200 cm	8.6 kg
2-148250	en aluminium	250 cm	10.0 kg
2-148300	en aluminium	300 cm	11.6 kg

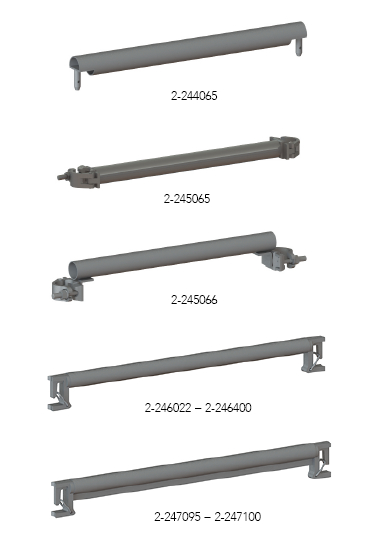

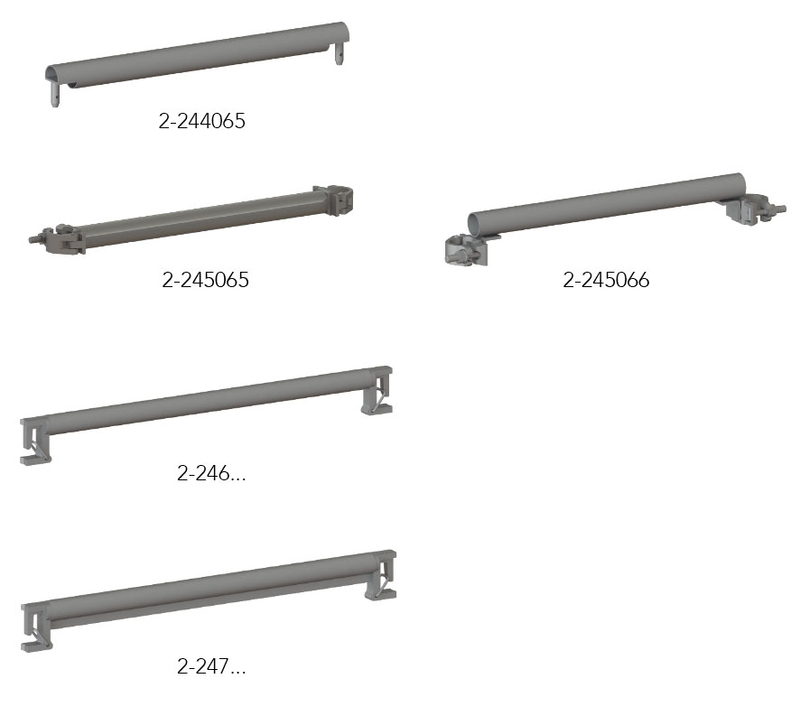

Entretoise / traverse

• en acier, modèle léger
• pour le support de plancher aux hauteurs intermédiaires

No d'article	Désignation	Longueur	Poids	pièce/s
2-244065	à accrocher (goupille de sécurité obligatoire), Ø tube 33,0 mm	65 cm	1.6 kg
2-245065	avec raccord fileté sur les deux côtés (décalé *)	65 cm	3.1 kg
2-245066	avec raccord fileté sur les deux côtés (décalé *)	65 cm	3.4 kg
2-246022	avec tête en fonte	22.5 cm	2.0 kg
2-246025	avec tête en fonte	25.5 cm	2.1 kg
2-246036	avec tête en fonte	30 cm	2.3 kg
2-246037	avec tête en fonte	37.5 cm	2.4 kg
2-246040	avec tête en fonte	40 cm	2.4 kg
2-246050	avec tête en fonte	50 cm	2.7 kg
2-246065	avec tête en fonte	65 cm	3.1 kg
2-246100	avec tête en fonte	100 cm	4.0 kg
2-246125	avec tête en fonte	125 cm	5.6 kg
2-246150	avec tête en fonte	150 cm	6.5 kg
2-246200	avec tête en fonte	200 cm	8.2 kg
2-246250	avec tête en fonte	250 cm	9.9 kg
2-246300	avec tête en fonte	300 cm	11.6 kg
2-246350	avec tête en fonte	350 cm	13.3 kg
2-246400	avec tête en fonte	400 cm	15.1 kg
2-247095*	renforcé	95 cm	4.4 kg
2-247100	renforcé	100 cm	4.5 kg

* repères violets RAL 4008
