Ancoraggio azionabile su un solo lato

Massima efficienza

La cassaforma a telaio Master PRO è imbattibile in fatto di efficienza. L’innovativo sistema di ancoraggio azionabile su un solo lato permette di cementare rapidamente riducendo al contempo la manodopera.

Grazie a queste caratteristiche e alla collaborazione con Ringer GmbH, Tobler AG offre ai propri clienti ancora più scelta e innovazione per costruire in modo efficiente.

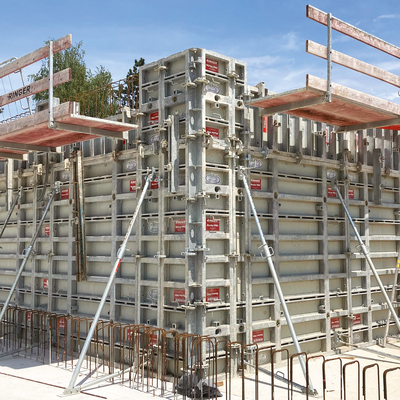

Sistema Master PRO

Il Master PRO azionabile su un solo lato è il sistema più nuovo nella famiglia di casseforme a telaio di Ringer. È stato sviluppato per ridurre le ore di lavoro in cantiere e per soddisfare i crescenti requisiti richiesti per le superfici in cemento.

Particolarmente innovativo è l’ancoraggio conico e la tenuta della boccola dell’ancoraggio.

Inoltre, il sistema necessita di sole 2 file di ancoraggi su un’altezza della cassaforma di 3 m con una pressione massima del cemento fresco consentita di 80 kN/m². Lo spessore della parete viene regolato con un solo movimento della mano.

Il minor dispendio di tempo richiesto dagli ancoraggi su un solo lato e la superficie di casseratura più grande per ogni ancoraggio permettono di ridurre i costi di lavoro di più di un terzo.

• azionabile su un solo lato

• griglia di elementi accuratamente progettata
• tempi di casseratura estremamente ridotti con conseguente massima efficienza
• casseratura di grandi superfici con gru
• utilizzo facile
• pannelli in plastica o plastica piena Alkus
• compatibile con Master Aluminio e Master Acciaio

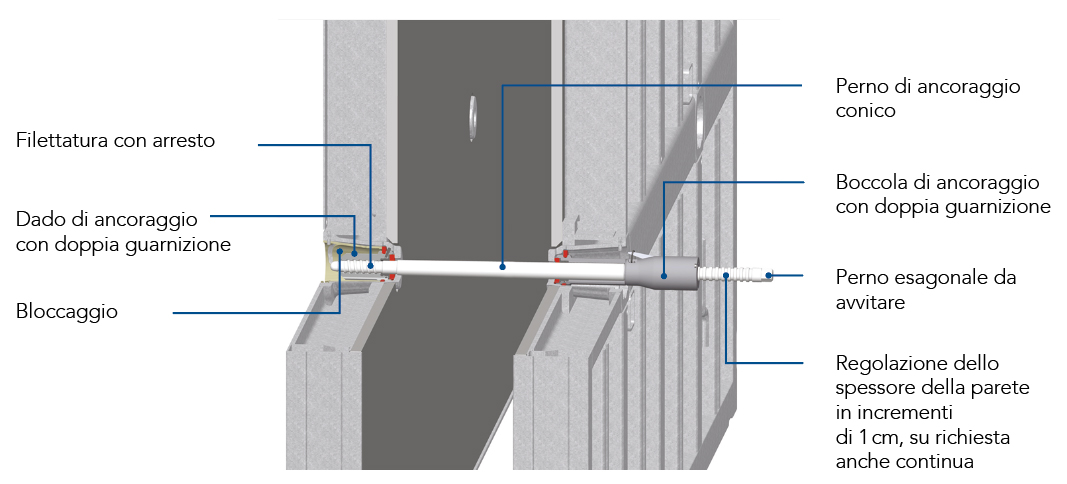

Dado di ancoraggio con blocco

Il dado di ancoraggio con doppia guarnizione viene inserito una sola volta sul lato della cassaforma di regolazione e bloccato pima del primo impiego. Non ci sono parti sporgenti, quindi gli elementi possono essere impilati anche con dado di ancoraggio montato.

Ancoraggio su un solo lato

Sul lato della cassaforma di chiusura il perno di ancoraggio preregolato viene avvitato fino al punto di arresto. Non è necessaria nessun’altra operazione.

Regolazione dello spessore della parete rapida e flessibile

Lo spessore della parete può essere regolato manualmente in incrementi di 1 cm, se necessario anche in continuo.

I tre tipi di perni di ancoraggio consentono di armare pareti di 15 – 50 cm. Con i suoi 20 – 35 cm, il perno di ancoraggio centrale copre la maggior parte dei comuni spessori delle pareti.

Pratico parcheggio dell’ancoraggio

Direttamente nel punto di ancoraggio è integrato un parcheggio per il perno di ancoraggio, che è quindi sempre a portata di mano.

Tenuta perfetta

L’innovativa doppia tenuta polimerica consente di realizzare pareti in cemento a vista senza dover adottare ulteriori misure. Maggiore è la pressione del cemento, maggiore è l’effetto di tenuta. Il materiale della guarnizione è stato sviluppato appositamente per questa applicazione.

Posizione obliqua fino a 5°

Il punto di ancoraggio accuratamente studiato consente di inclinare uno o anche entrambi gli elementi di 5°. Questo permette facili spostamenti laterali o in altezza.

Per gli impieghi più difficili

I profili del telaio sono in acciaio a grana fine rullato. Presentano massima stabilità dimensionale, rigidità alla torsione e lunga durata. Gli elementi zincati a caldo sono progettati per una pressione massima del cemento fresco di 80 kN/m².

Collegamento con una sola mano

I robusti morsetti universali in acciaio forgiato garantiscono il collegamento perfetto degli elementi. Possono essere applicati e chiusi con una sola mano grazie al cuneo di bloccaggio integrato.

Morsetto di compensazione

Grazie al suo effetto di allineamento, il Morsetto di compensazione garantisce un collegamento più preciso degli elementi. Inoltre consente di utilizzare compensatori fino a 10 cm.

Regolazione semplice

Per il semplice allineamento degli elementi della cassaforma, gli angoli degli elementi del Master PRO sono dotati di cavità per un utensile di allineamento.

In orizzontale o in verticale

I punti di ancoraggio sono posizionati su una griglia di 60 cm. Ciò consente di combinare in modo flessibile elementi di diverse dimensioni in orizzontale e in verticale. I punti di ancoraggio sono allineati in modo da essere perfettamente a filo.

Elementi simmetrici

Gli elementi della cassaforma sono simmetrici e possono essere combinati a piacere. Grazie all'altezza degli elementi di 300 cm, molti progetti edilizi possono essere realizzati con due sole file di ancoraggi senza necessità di sopraelevare. Con soli 20 tipi di elementi superficiali è possibile eseguire tutti i lavori di casseratura.

Qualità nel cemento a vista

I fori di ancoraggio simmetrici e la geometria degli elementi accuratamente studiata garantiscono risultati perfetti nel cemento a vista. I punti di ancoraggio interni rendono il sistema perfetto per l’utilizzo in caso di cemento a vista. Lo speciale sistema di tenuta impedisce il danneggiamento della superficie in cemento. I fori di ancoraggio vengono chiusi con tappi o con dischi per cemento a vista.

Con superficie in plastico

• Robusto pannello multistrato di betulla a strati

  incrociati, spessore 18 mm
• Rivestimento in plastica su entrambi i lati (1,8 mm)
• Elevata resistenza statica
• Resistente agli agenti chimici e ai raggi UV
• Chiodatura senza problemi, nessuna scheggiatura
• Massima resistenza all'abrasione, nessuna traccia causata dai vibratori
• Nessun effetto cipolla e nessun infragilimento
• Nessuna penetrazione di umidità del nucleo di legno
• Facile riciclaggio

Alkus – plastica piena

• Pannello pieno in plastica Alkus, spessore 19 mm
• Nessun assorbimento di umidità
• Più di 1.000 utilizzi
• Nessun ritiro, rigonfiamento o decomposizione
• Nessuna increspatura o scolorimento sul calcestruzzo
• Elevata resistenza ai raggi UV e all'abrasione
• Elevata resistenza ad acidi, alcali e sostanze chimiche
• Chiodatura senza problemi e facile riparazione
• Perfetta qualità del calcestruzzo a vista fino alla classe SB 4
• Pulizia ad alta pressione semplice e veloce
