Telaio del ponteggio

I telai per ponteggi MATO 1 sono disponibili in larghezze di 70 cm e 100 cm. A seconda dell'altezza e del carico massimo, vengono utilizzati telai in acciaio con uno spessore delle pareti di 2,7 mm o telai in alluminio con uno spessore di 4 mm. Per carichi particolarmente pesanti, sono disponibili telai in acciaio con spessore delle pareti di 3,25 mm, pienamente compatibili con il telaio leggero standard.

Con la versione in acciaio del sistema di ponteggio MATO 1 si possono raggiungere altezze di costruzione di oltre 80 metri. Anche con il ponteggio leggero in alluminio è possibile raggiungere un'altezza di costruzione di almeno 40 metri, con la massima sicurezza per i dipendenti. Tutti i componenti del sistema sono compatibili tra loro.

Tecnologia brevettata
con supporto per la punta dei piedi e protezione antivento integrata per le tavole dell'impalcato
Numero di omologazione DIBt Z-8.1-937
Tubo Ø 48,3 mm
85 pezzi per barra

Richiesta l'Offerta Telaio del ponteggio

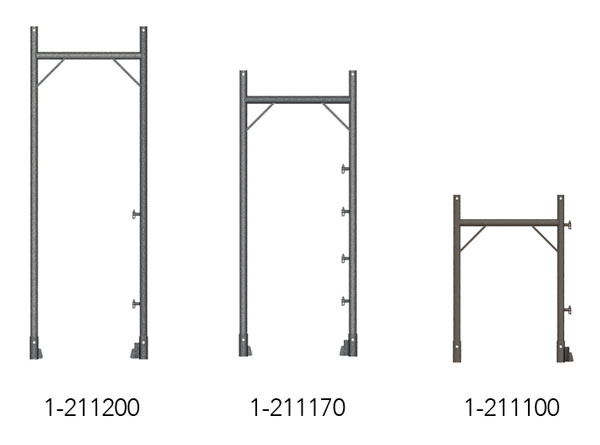

Telaio del ponteggio in tubo d'acciaio zincato da 70 cm

• Tecnica brevettata con supporto fermapiede e fissaggio antivento integrato per le tavole dell’impalcato
• 85 pezzi per barella
• in acciaio
• Altezza sicura fino a 140 m

N. articolo	Larghezza	Altezza	Spessore parete	Peso
1-211050	70 cm	50 cm	2,7 mm	6,0 kg
1-211070	70 cm	70 cm	2,7 mm	7,1 kg
1-211100	70 cm	100 cm	2,7 mm	9,1 kg
1-211120	70 cm	120 cm	2,7 mm	10,2 kg
1-211170	70 cm	170 cm	2,7 mm	13,4 kg
1-211200	70 cm	200 cm	2,7 mm	14,5 kg
1-212070	70 cm	70 cm	3,25 mm	8,5 kg
1-212100	70 cm	100 cm	3,25 mm	10,6 kg
1-212200	70 cm	200 cm	3,25 mm	18,4 kg

✔ I prodotti contrassegnati da un segno di spunta sono stati certificati dal Deutsches Institut für Bautechnik (DIBt).
➜ I prodotti contrassegnati da una freccia erano in fase di certificazione al momento della pubblicazione del catalogo.
Siamo lieti di fornirvi informazioni sull’aggiornamento delle certificazioni.

Telaio del ponteggio in tubo d'acciaio zincato da 70 cm Tobler AG

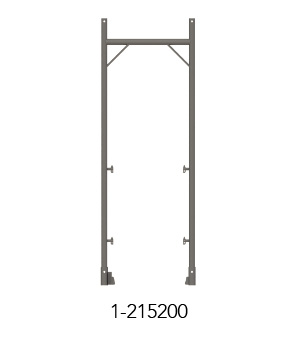

Telaio del ponteggio in acciaio 70 cm

• Altezza complessiva 140 m

N. articolo	Larghezza	Altezza	Spessore parete	pz
1-215200	70 cm	200 cm	2,7 mm

Telaio del ponteggio in acciaio 70 cm Tobler AG

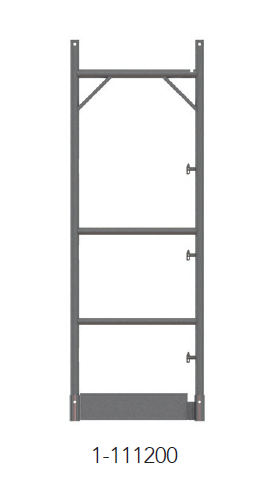

Telaio del ponteggio in alluminio 70 cm

• Altezza complessiva 80 m

N. articolo	Larghezza	Altezza	Spessore parete	Peso
1-111070	70 cm	70 cm	4,0 mm	3,9 kg
1-111100	70 cm	100 cm	4,0 mm	5,0 kg
1-111200	70 cm	200 cm	4,0 mm	7,9 kg

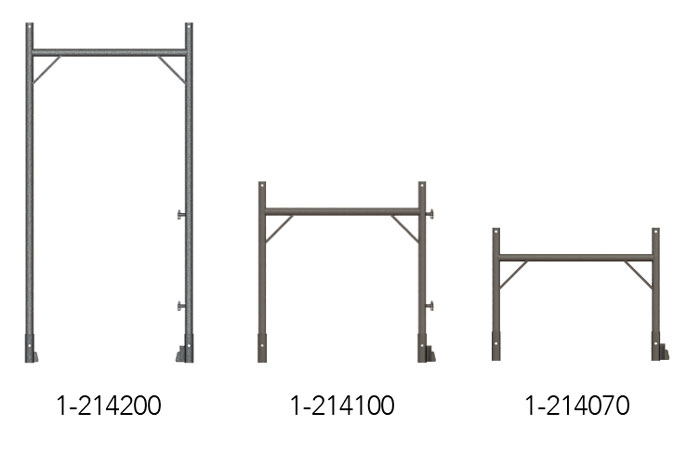

Telaio del ponteggio in acciaio 100 cm

N. articolo	Larghezza	Altezza	Spessore parete	Peso
1-214050	100 cm	50 cm	3,25 mm	8,8 kg
1-214070	100 cm	70 cm	3,25 mm	10,2 kg
1-214100	100 cm	100 cm	3,25 mm	12,5 kg
1-214200	100 cm	200 cm	3,25 mm	19,4 kg

I telai in acciaio e in alluminio possono essere sempre combinati in base alle istruzioni di montaggio e per l’uso.

Telaio del ponteggio in acciaio 100 cm Tobler AG

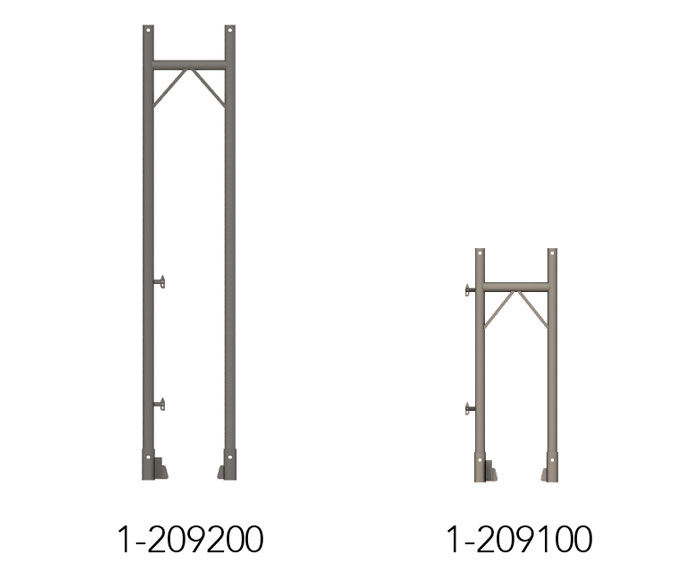

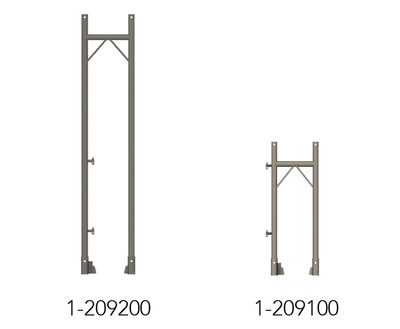

Telaio del ponteggio in acciaio 35 cm

N. articolo	Larghezza	Altezza	Peso	pz
1-209100	35 cm	100 cm	8,4 kg
1-209200	35 cm	200 cm	14,1 kg

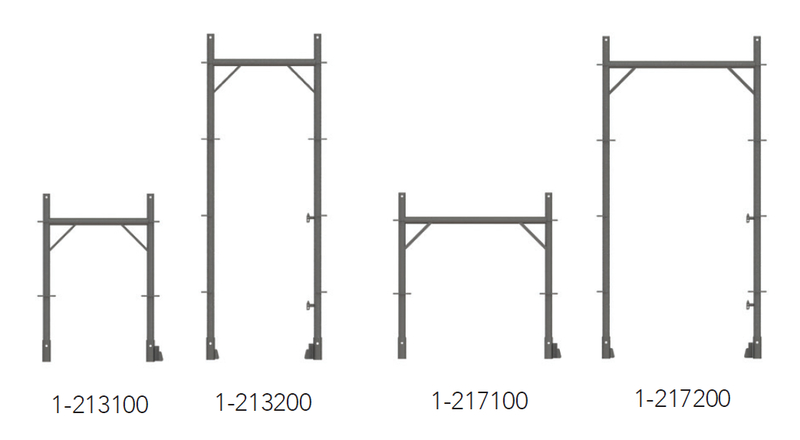

Telaio del ponteggio in acciaio 70 / 100 cm

• Con piastre forate e perni per parapetti
• Compatibile con il sistema MATO 8 e MATO 1

N. articolo	Larghezza	Altezza	Peso
1-213100	70 cm	100 cm	10,1 kg
1-213200	70 cm	200 cm	17,2 kg
1-217100	100 cm	100 cm	13,7 kg
1-217200	100 cm	200 cm	22,0 kg

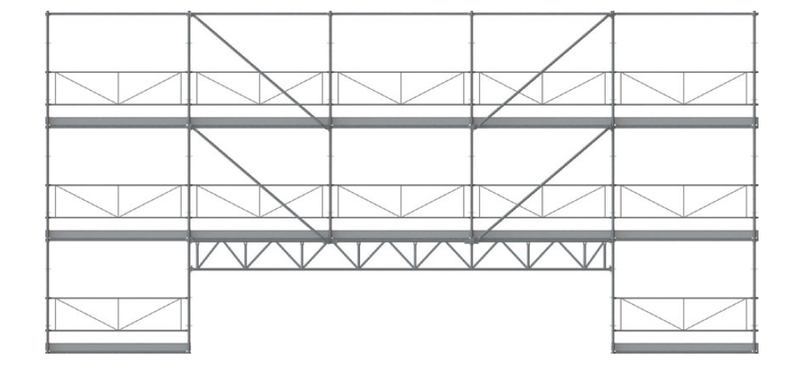

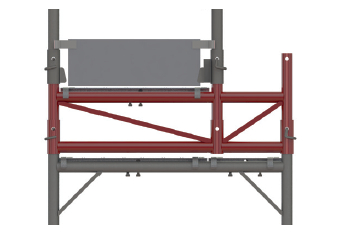

Esempio d’impiego

Telaio del ponteggio in acciaio 70 / 100 cm

Telaio del ponteggio in acciaio 70 / 100 cm Tobler AG

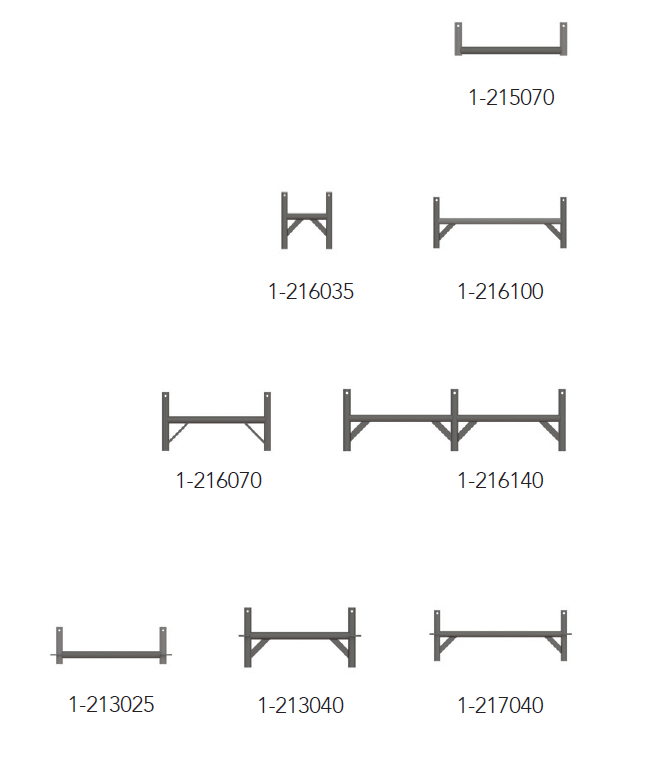

Telaio inferiore in acciaio

N. articolo	Larghezza	Altezza	Peso
1-215070	70 cm	22 cm	3,7 kg
1-216035	35 cm	40 cm	4,8 kg
1-216070	70 cm	40cm	5,5 kg
1-216100	100 cm	40cm	6,3 kg
1-216140	140 cm	40 cm	9,4 kg

• Telaio inferiore con piastre forate • Compatibile con il sistema MATO 8 e MATO 1
1-213025	70 cm	25 cm	4,4 kg
1-213040	70 cm	40 cm	6,0 kg
1-217040	100 cm	40 cm	7,8 kg
