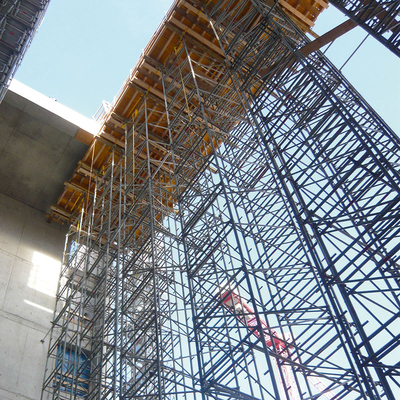

Tobler Spriessgerüst 22
Das Spriessgerüst 22 ist das bewährte Traggerüstsystem für anspruchsvolle Bauprojekte. Es dient der temporären Unterstützung von Schalungskörpern zur Herstellung von Deckenfeldern, Brücken und Unterzügen sowie von Fertigteilen und ähnlichen Bauteilen während der Bauphase. Dank seiner flexiblen Einsatzmöglichkeiten und hohen Tragfähigkeit bietet es eine sichere und effiziente Lösung für unterschiedlichste Konstruktionen.
Leistungsstarkes System
- Robustes und bewährtes System
- Turmlasten von 200 kN (50 kN je Stiel) bis zu einer Höhe von 20 m möglich
- Nur 3 Rahmengrössen und wenig Einzelteile
- Einfache Montage und Demontage
- Liegende Vormontage und anschliessendes Platzieren mit Kran oder Hebegeräten möglich
- Fuss- und Kopfspindeln für verschiedenste Bedürfnisse und Einsätze
- Hebe- und Fahrgeräte für horizontales Verfahren
Einsatzgebiete
- Ingenieur- und Tunnelbau
- Spezialtiefbau
- Industrie- und Wohnungsbau
- Spezialschalungsbau
- Gebäude mit grossen Raumhöhen
- Sichere Baustellenzugänge als Treppenturm 22
Flexibel einsetzbar
- Spriessgerüst für Ortbetondecken
- Verfahrbares Spriessgerüst unter Deckentische
- Temporäre Abstützung während Montage von Betonele-menten oder Stahlbaukonstruktionen
- Abtragen hoher Betonlasten bei Kunstbauten im Strassen-bau sowie Bahnverkehr
- Verschiedene Turmquerschnitte für optimale Einsätze
Tobler-Leistungen
- Beratung und Vermietung
- Projektplanung durch unsere technische Abteilung
- Montage und Demontage durch unser Fachpersonal
Spriessrahmen
| Artikel Nr. | Bezeichnung | Höhe | Gewicht |
|---|---|---|---|
| 411-101.075 | verzinkt | 0.75m | 20kg |
| 411-101.146 | verzinkt | 1.46m | 22kg |
| 411-101.183 | verzinkt | 1.83m | 26kg |
Kupplungsstück
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-103.120 | verzinkt | 1kg |
Federbolzen
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-103.100 | 16 x 120 mm, verzinkt | 0,2kg |
Diagonalstreben
Abstand 1,52 m
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-105.167 | Rahmen 0,75 m: Strebe D4 / 1,67 m, verz. | 3kg |
| 411-105.205 | Rahmen 1,46 m: Strebe D2 / 2,05 m weiss, verz. | 3,2kg |
| 411-105.232 | Rahmen 1,83 m: Strebe D1 / 2,32 m, verz. | 3,5kg |
Diagonalstreben
Abstand 2,05 m
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-105.215 | Rahmen 0,75 m: Strebe D5 / 2,15 m orange, verz. | 3,8kg |
| 411-105.246 | Rahmen 1,46 m: Strebe D10 / 2,46 m rot, verz. | 3,9kg |
| 411-105.270 | Rahmen 1,83 m: Strebe D11 / 2,70 m grün, verz. | 4,5kg |
Diagonalstreben
Abstand 2,46 m
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-105.255 | Rahmen 0,75 m: Strebe D6 / 2,55 m schwarz, verz. | 4,3kg |
| 411-105.281 | Rahmen 1,46 m: Strebe D12 / 2,81 m gelb, verz. | 4,6kg |
| 411-105.302 | Rahmen 1,83 m: Strebe D13 / 3,02 m blau, verz. | 4,8kg |
Horizontalstreben
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-105.152 | Strebe D3 / 1,52 m schwarz, verz. | 2,8kg |
| 411-105.205 | Strebe D2 / 2,05 m weiss, verz. | 3,2kg |
| 411-105.246 | Strebe D10 / 2,46 m rot, verz. | 3,9kg |
Horizontaldiagonale
| Artikel Nr. | Bezeichnung | Länge | Gewicht |
|---|---|---|---|
| 411-106.210 | verzinkt | 2,1m | 5kg |
| 411-106.255 | verzinkt | 2,55m | 5,8kg |
| 411-106.289 | verzinkt | 2,89m | 6,5kg |
Horizontalverbindung
| Artikel Nr. | Bezeichnung | Länge | Gewicht |
|---|---|---|---|
| 411-107.030 | verzinkt | 0,30m | 0,4kg |
| 411-107.040 | verzinkt | 0,4m | 0,5kg |
22 Tragspindel
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-120.105 | 6–50 cm mit Fussplatte, verzinkt | 9,14kg |
Rahmenfussspindel
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-145.095 | 6–50 cm, verzinkt | 8,9kg |
Klappmutter
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-145.110 | kpl., verzinkt | 1,5kg |
Fussspindel mit Platte
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-130.110 | 9–15 cm, verzinkt | 8kg |
Fussplatte starr
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-130.100 | verzinkt | 2kg |
Tragspindel
| Artikel Nr. | Bezeichnung |
|---|---|
| 411-120.100 | 6–50 cm, verzinkt |
Kopf- oder Fussplatte schwenkbar
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-125.100 | verzinkt | 4,5kg |
Ringbolzen
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-120.120 | d = 30 x 175 mm, verzinkt | 1,3kg |
Vorstecker
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-120.110 | d = 5 mm, verzinkt | 0,02kg |
Gabelkopfspindel
im Lieferumfang enthalten:
411-120.010 – Kopfspindel 4–50cm, verzinkt, 1 Stk.
411-120.015 – Gabelkopf, verzinkt, 1 Stk.
411-103.100 – Federbolzen 16 x 120 mm, verzinkt, 1 Stk.
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-120.005 | 9–50 cm kpl., verzinkt | 9,5kg |
Kopfspindel
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-120.010 | 4–50 cm, verzinkt | 5,2kg |
22 Gabelkopf
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-120.015 | verzinkt | 4,1kg |
22 Spindelsicherung
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-120.020 | verzinkt | 2,2kg |
Aufsetzmuffe
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-145.100 | verzinkt | 0,65kg |
Auszugsrohr
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-140.120 | 0,45 m, verzinkt | 8kg |
Gabelkopfplatte
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-135.100 | verzinkt | 3,55kg |
Gabelkopfbolzen
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-135.110 | verzinkt | 0,4kg |
Klemmwinkel H20
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 211-203.110 | verzinkt | 0,3kg |
DT40 Adapter zu 22
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 211-255.100 | verzinkt | 2,49kg |
Aufsatzblech zu Kopf-/Fussplatte
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-125.101 | verzinkt | 2,7kg |
Kippsicherung zu Kopf-/Fussplatte
| Artikel Nr. | Gewicht |
|---|---|
| 411-125.102 | 0,5kg |
Absenk- und Fahrgerät mech.
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-155.470 | HH 700 mm | 50kg |
Rahmenfahrwerk zu 22
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-160.100 | 6 kN | 18,5kg |
Gerüstrohr Stahl
Durchmesser: 1 1/2“
verzinkt
| Artikel Nr. | Länge | Gewicht |
|---|---|---|
| 591-100.030 | 0,3m | 1,14m |
| 591-100.050 | 0,5m | 1,9m |
| 591-100.070 | 0,7m | 2,66kg |
| 591-100.080 | 0,8m | 3,04kg |
| 591-100.100 | 1m | 3,8kg |
| 591-100.120 | 1,2m | 4,56kg |
| 591-100.150 | 1,5m | 5,7kg |
| 591-100.200 | 2m | 7,6kg |
| 591-100.250 | 2,5m | 9,5kg |
| 591-100.300 | 3m | 11,4kg |
| 591-100.350 | 3,5m | 13,3kg |
| 591-100.400 | 4m | 15,2kg |
| 591-100.450 | 4,5m | 17,1kg |
| 591-100.500 | 5m | 19kg |
| 591-100.550 | 5,5m | 20,9kg |
| 591-100.600 | 6m | 22,9kg |
Normalkupplung 48/48 / Übergangskupplung 48/60 NK
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 591-110.100 | Normalkupplung 48/48, verzinkt | 1,3kg |
| 591-110.150 | Übergangskupplung 48/60 NK, verzinkt | 1,5kg |
Drehkupplung 48/48 / Übergangskupplung 48/60 DK
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 591-110.120 | Drehkupplung 48/48, verzinkt | 1,5kg |
| 591-110.160 | Übergangskupplung 48/60 DK, verzinkt | 1,7kg |
Zugkupplung 48/48
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 591-110.130 | verzinkt | 1,6kg |
Stahlbolzen
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 591-110.140 | verzinkt | 1,1kg |
Palettschiene 22
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-102.100 | verzinkt | 9kg |
Barelle
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 791-100.165 | 1,48 x 0,91 m / EuroProp, verzinkt | 38,5kg |
Rohrpalette mit 4 Rohr
| Artikel Nr. | Gewicht |
|---|---|
| 791-110.110 | 33kg |
Rohrpalette mit 8 Rohr
| Artikel Nr. | Gewicht |
|---|---|
| 791-110.130 | 43kg |
Bretthalter zu Rohrpalett
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 791-110.120 | verzinkt | 3,05kg |
22 Treppenlauf Alu
| Artikel Nr. | Gewicht |
|---|---|
| 411-201.100 | 30kg |
22 Treppengeländer
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-201.110 | verzinkt | 6,3kg |
22 Podestgeländer
| Artikel Nr. | Bezeichnung | Gewicht |
|---|---|---|
| 411-201.120 | verzinkt | 6,9kg |
