Das Zubehör

Offerte anfragen Das Zubehör

TS12 Stahlwandriegel 120

• pulverbeschichtet rot
• Trägheitsmoment: 728 cm4
• Widerstandsmoment: 121 cm³

Artikel Nr.	Länge	Gewicht
111-345.050	50 cm	11,7 kg
111-345.075	75 cm	18 kg
111-345.100	100 cm	24,8 kg
111-345.125	125 cm	31,4 kg
111-345.150	150 cm	37,8 kg
111-345.188	187,5 cm	48,4 kg
111-345.200	200 cm	51,6 kg
111-345.250	250 cm	65 kg

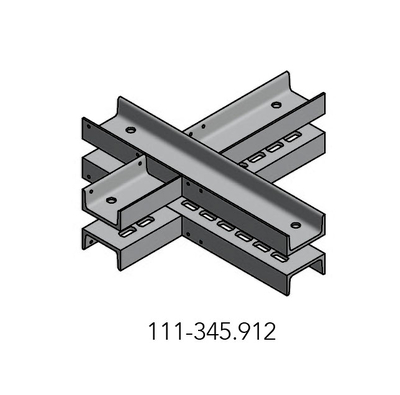

TS12 Inneneck-Riegel 120

• pulverbeschichtet rot
• Trägheitsmoment: 728 cm4
• Widerstandsmoment: 121 cm³

Artikel Nr.	Bezeichnung	Länge	Breite	Gewicht	Stk.
111-345.911	IE-Riegel H16	70 cm	70 cm	29,3 kg
111-345.912	IE-Riegel H20	70 cm	70 cm	31,4 kg

TS12 Keil

• verzinkt
• für sämtliche Anschlüsse und Verbindungen

Artikel Nr.	Länge	Gewicht	Stk.
111-355.100	27,7 cm	0,77 kg

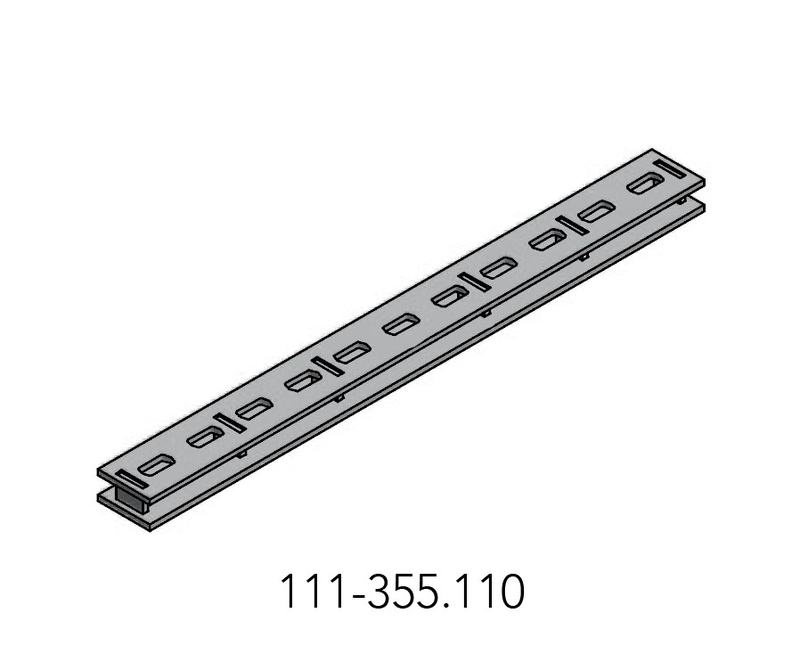

TS12 Verbindungslaschen

• für eine zug- und druckfeste Elementverbindung
• Trägheitsmoment: 67,7 cm4
• Widerstandsmoment: 15,7 cm3

Artikel Nr.	Bezeichnung	Stk.
111-355.110	VL 85, verz.
111-355.120	VL 140, verz.

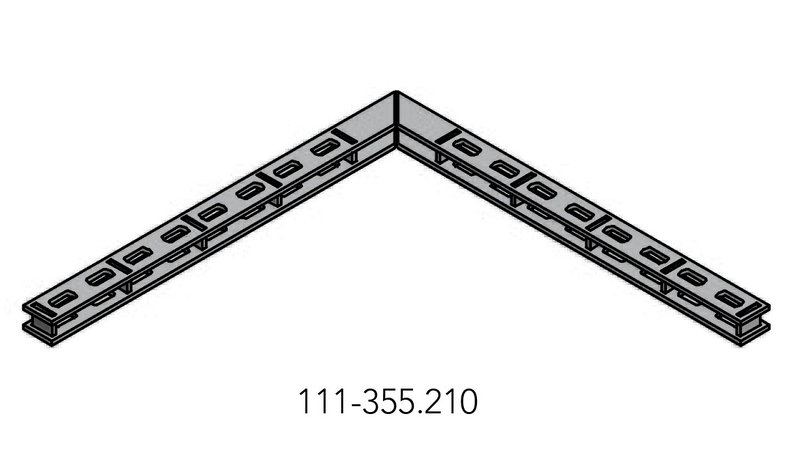

TS12 Ecklasche

• EL 75/75, verzinkt
• für eine zug- und druckfeste Elementverbindung
• Trägheitsmoment: 67,7 cm4
• Widerstandsmoment: 15,7 cm3

Artikel Nr.	Gewicht	Stk.
111-355.210	15,1 kg

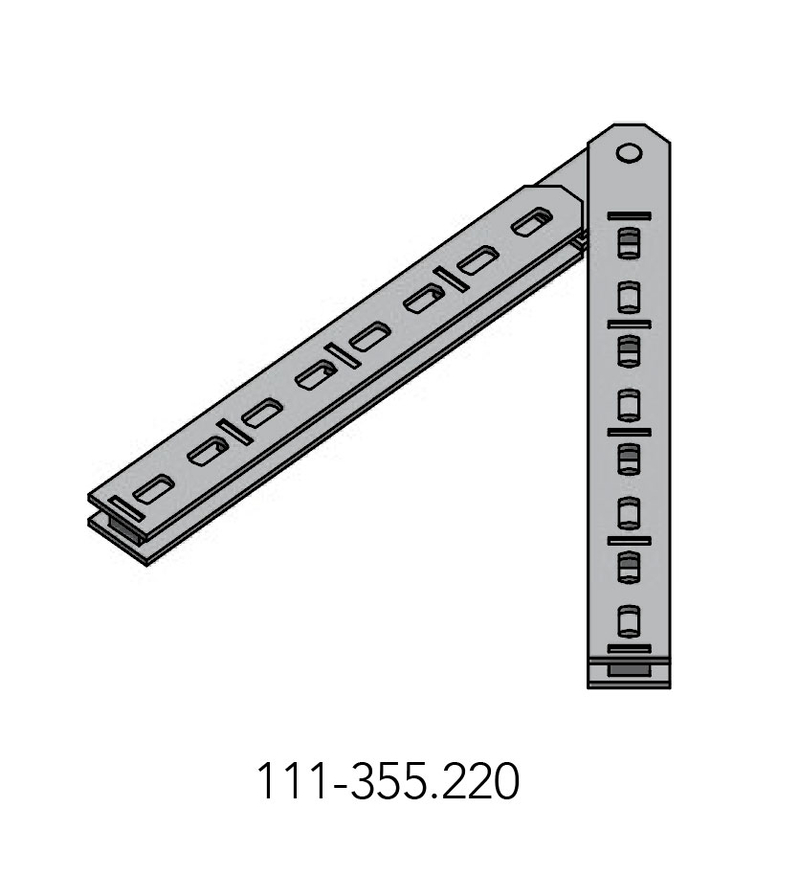

TS12 Gelenklasche

• GL 75/75, verzinkt
• Schenkellänge: 75 cm
• Trägheitsmoment: 67,7 cm4
• Widerstandsmoment: 15,7 cm3

Artikel Nr.	Gewicht	Stk.
111-355.220	17 kg

TS12 Bride H20

• verzinkt
• für eine variable und kraftschlüssige Verbindung zwischen H20-Holzschalungsträger und TS12 Stahlwandriegel 120
• Schlüsselweite: 21 mm

Artikel Nr.	Gewicht	Stk.
111-365.100	1,21 kg

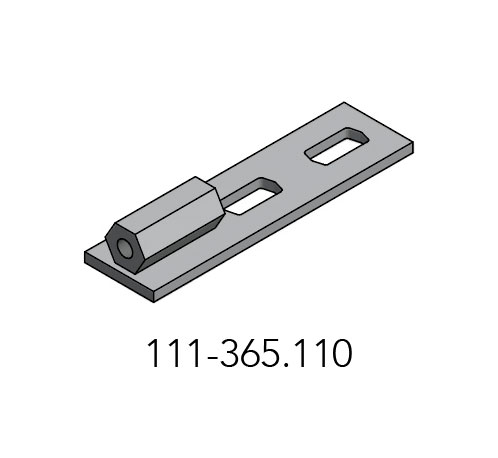

TS12 Stirnlasche SL 15.0

• verzinkt
• zul. Zugkraft: 40,00 kN

Artikel Nr.	Länge	Gewicht	Stk.
111-365.110	22,6 cm	1,24 kg

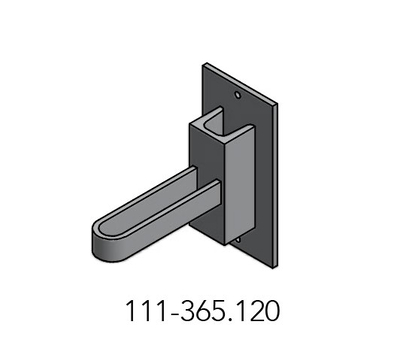

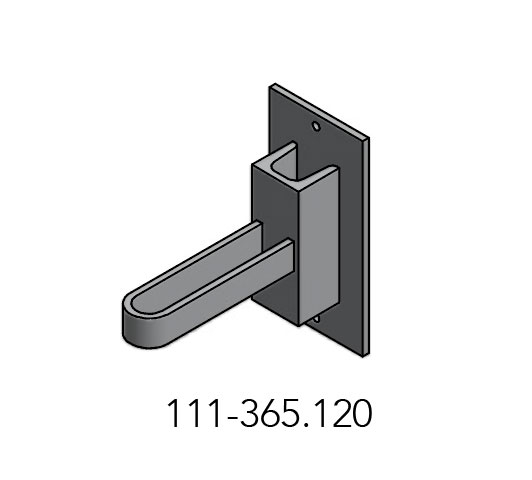

TS12 Halteschloss

• verzinkt

Artikel Nr.	Gewicht	Stk.
111-365.120	1,21 kg

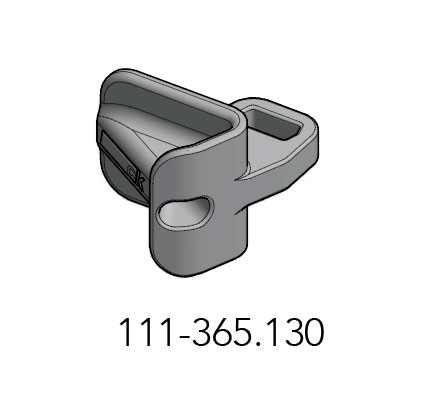

TS12 Eckspanner

• verzinkt

Artikel Nr.	Gewicht	Stk.
111-365.130	2,39 kg

TS12 Kranlasche

• verzinkt
• zul. Tragkraft: 8 kN bei einem Gehängespreizwinkel von max. 30°
• Abstützbrett für Querzug erforderlich
• inkl. 2 Stk 6-KT-Schrauben mit Schaft M16 × 60 mm und 2 Stk Sicherungsmuttern zur Befestigung am Holzträger H20
• Schlüsselweite: 24 mm
• Bedienungsanleitung für TS12 Kranlasche beachten!

Artikel Nr.	Länge	Gewicht	Stk.
111-375.100	39 cm	4,34 kg

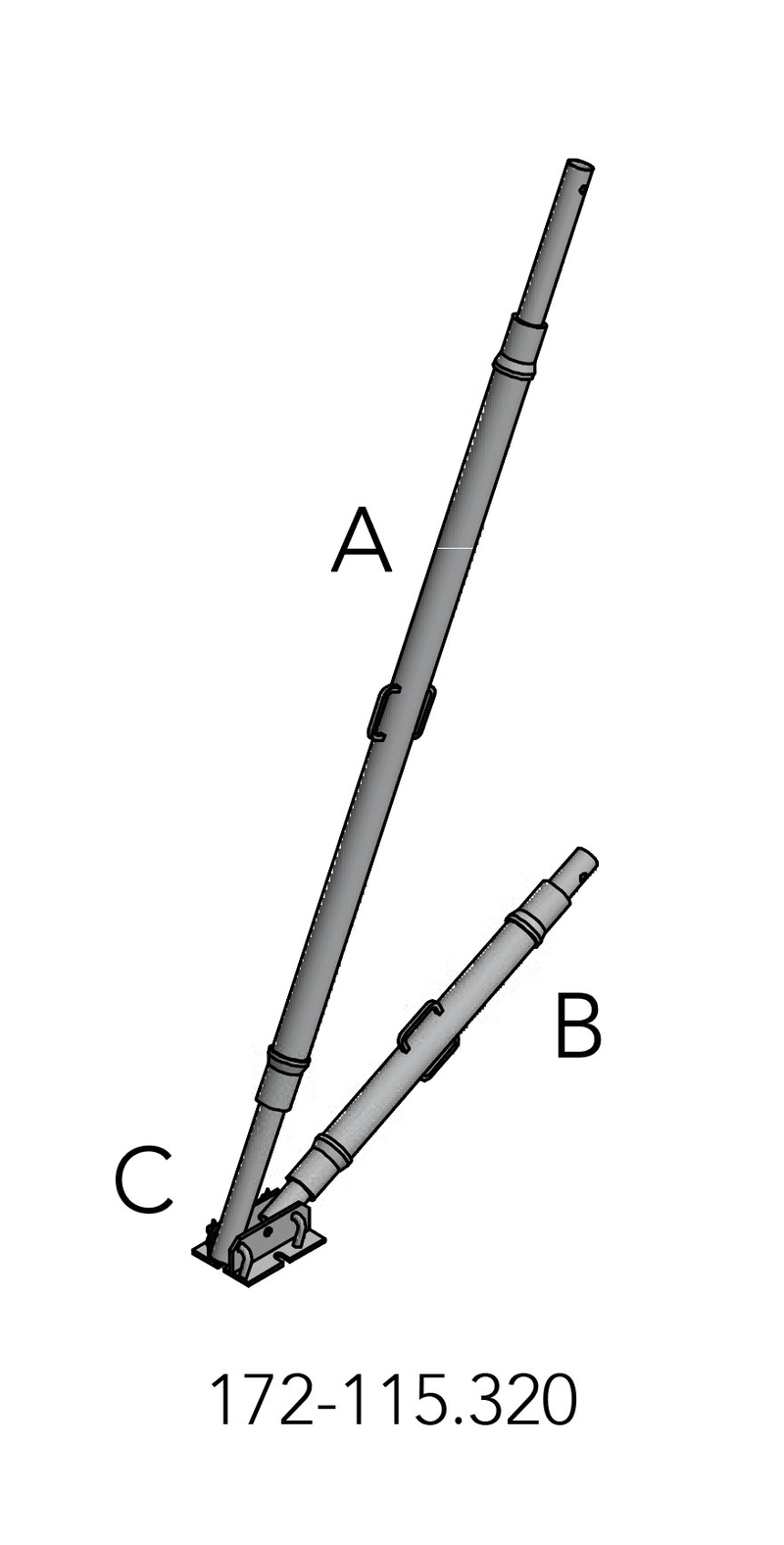

Richtkonsole 320

Artikel Nr.	Bezeichnung	Stk.
172-115.320	Komplett (A + B + C) lackiert, Lieferzustand zusammengeklappt Gewicht: 27,3 kg
172-101.320	A) Richtstrebe TITAN RSK 3 Auszugsbereich: 180 – 320 cm zul. Belastung bei 45° Druck: 40,00 – 20,60 kN Zug: 40 kN
172-101.150	B) Richtstrebe TITAN RSK 1 Auszugsbereich: 90 – 150 cm zul. Belastung bei 45° Druck: 40 kN Zug: 40 kN
172-105.140	C) Doppelendgelenk für Richtstrebe inkl. 2 Pistolenstecker Ø = 16 mm

Richtkonsole 400

Artikel Nr.	Bezeichnung	Stk.
172-115.400	Komplett (A + B + C) lackiert, Lieferzustand zusammengeklappt Gewicht: 39,3 kg
172-101.400	A) Richtstrebe TITAN RSK 4 Auszugsbereich: 260 – 400 cm zul. Belastung bei 45° Druck: 40,00 – 14,60 kN Zug: 40 kN
172-101.320	B) Richtstrebe TITAN RSK 3 Auszugsbereich: 180 – 320 cm zul. Belastung bei 45° Druck: 40,00 – 20,60 kN Zug: 40 kN
172-105.140	C) Doppelendgelenk für Richtstrebe inkl. 2 Pistolenstecker Ø = 16 mm

Richtkonsole 600

Artikel Nr.	Bezeichnung	Stk.
172-115.600	Komplett (A + B + C) lackiert, Lieferzustand zusammengeklappt Gewicht: 54,5 kg
172-101.600	A) Richtstrebe TITAN RSK 6 Auszugsbereich: 460 – 600 cm zul. Belastung bei 45° Druck: 24,60 – 12,50 kN Zug: 40 kN
172-101.320	B) Richtstrebe TITAN RSK 3 Auszugsbereich 180 – 320 cm Zul. Belastung bei 45° Druck: 40,00 – 20,60 kN Zug: 40 kN
172-105.140	C) Doppelendgelenk für Richtstrebe inkl. 2 Pistolenstecker Ø = 16 mm

TS12 Richtstrebenanschluss R1

• verzinkt
• zur kraftschlüssigen Verbindung der Richtstrebe RSK mit dem TS12 Stahlwandriegel 120 inkl. 1 Pistolenstecker Ø 16 mm

Artikel Nr.	Gewicht	Stk.
111-375.300	2,73 kg

Doppelendgelenk für Richtstrebe

• verzinkt
• für Richtstreben mit Ausleger mit Sicherheitsanschlag inkl. 2 Pistolenstecker Ø = 16 mm

Artikel Nr.	Gewicht	Stk.
172-105.140	4 kg

Doppelendgelenk für Richtstrebe Tobler AG

Pistolenstecker

• polyseal-beschichtet
• selbstsichernde Steckverbindung für alle Gelenkstücke

Artikel Nr.	Gewicht	Durchmesser Ø	Stk.
172-105.170	0,24 kg	16 mm

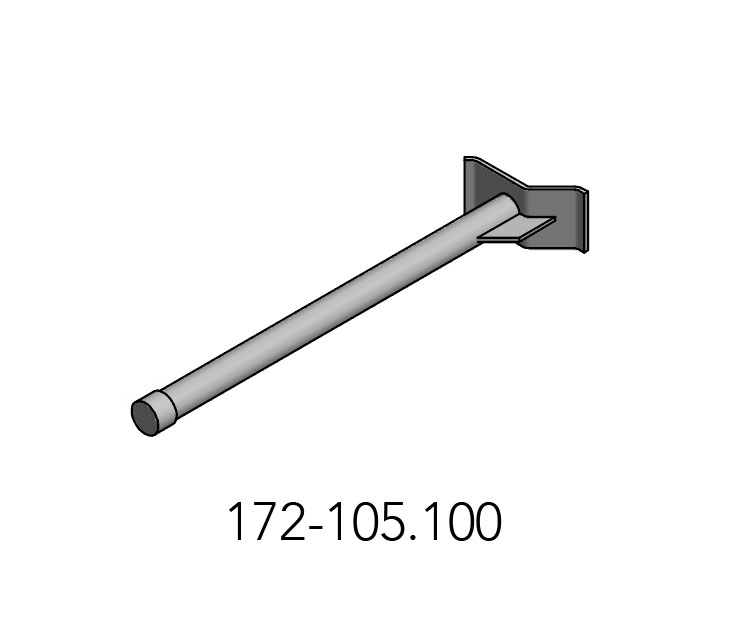

Spindelschlüssel für Richtstrebe RSK

• lackiert
• für Richtstreben TITAN RSK

Artikel Nr.	Gewicht	Stk.
172-105.100	2,6 kg

Spindelschlüssel für Richtstrebe RSK Tobler AG

Ankerstäbe 15,0 FA

• warmgewalzt und schweissgeeignet
• Längsnuten zwischen den Rippen verzinkt in Längen bis 6 m unbehandelt in Längen bis 15 m
• zul. Tragkraft: 90 kN nach DIN 18216
• Bruchlast: 195 kN
• zul. Tragkraft bei 1,6 facher Sicherheit gegen Bruchlast: 120 kN

Artikel Nr.	Länge	Gewicht	Material
781-301.000	per lfm	1,44 kg	unbehandelt
781-302.050	50 cm	0,72 kg	verzinkt
781-302.090	90 cm	1,30 kg	verzinkt
781-302.125	125 cm	1,80 kg	verzinkt
781-302.150	150 cm	2,16 kg	verzinkt
781-302.175	175 cm	2,52 kg	verzinkt
781-302.200	200 cm	2,88 kg	verzinkt

Kugelgelenkplatte 15,0

• geschmiedet und galv. verzinkt
• mit Dywidag-Gewinde 15.0
• Tellerdurchmesser Ø 120 mm
• max. Neigung 10°
• Schlüsselweite SW 27
• zul. Tragkraft: 90 kN nach DIN 18216

Artikel Nr.	Gewicht	Stk.
781-328.120	1,65 kg

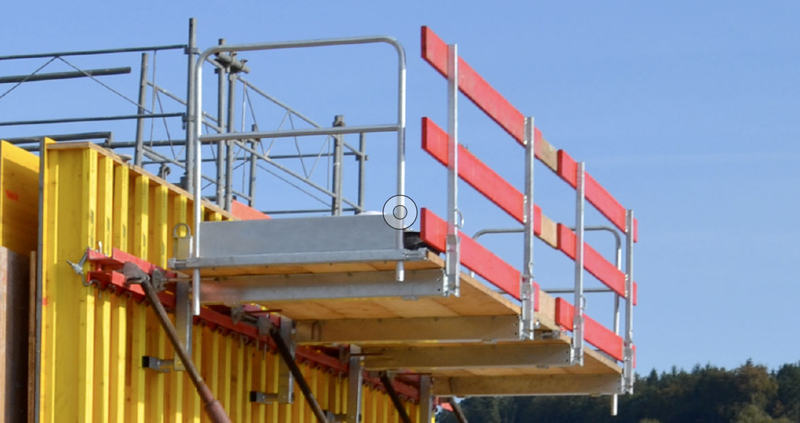

Betonierbühne BKB 120

• Unsere Betonierklappbühne ist erhältlich in den
• Varianten: BKB 120/270 Standard, Vario und Luke.
• Belagsbreite: 1,20 m
• zul. Nutzlast: 1,50 kN/m²
• Konsolenabstand: max.1,50 m
• Aufhängeschuh höhenverstellbar

Artikel Nr.	Bezeichnung	Stk.
118-101.100	BKB 120/270
118-101.110	BKB 120/270 Vario
118-101.120	BKB 120/270 Luke

TS12 Betonierkonsole BK 120

• verzinkt
• Gewicht komplett: 22,6 kg

Artikel Nr.	Bezeichnung	Stk.
111-375.200	Komplett (A + B + C)
111-375.204	A) TS12 Betonierkonsole BK 120
111-375.205	B) TS12 Aufhängeschuh BK 120
111-375.210	C) TS12 Geländerpfosten GP 120
511-110.100	D) Steckbolzen Ø = 13mm

TS12 Betonierkonsole BK 120 A

Artikel Nr.	Gewicht	Stk.
111-375.204	13,9 kg

TS12 Geländerpfosten GP 120

• verzinkt

Artikel Nr.	Höhe	Gewicht	Stk.
111-375.210	1,2 cm	5,18 kg

TS12 Aufhängeschuh BK 120

• verzinkt
• ist mit 2 Stk 6-KT-Schrauben M12 × 75 mit der TS12 Betonierkonsole BK 120 verschraubt

Artikel Nr.	Gewicht	Stk.
111-375.205	3,21 kg

Steckbolzen

• verzinkt
• zur Befestigung des TS12 Geländerpfosten GP 120 an der TS12 Betonierkonsole BK 120

Artikel Nr.	Gewicht	Durchmesser Ø	Stk.
511-110.100	0,26 kg	13 mm

Alle Preise netto in CHF, exkl. MwSt. und Transport, ab Lager.
Es gelten die allgemeinen Geschäftsbedingungen der Tobler AG.
