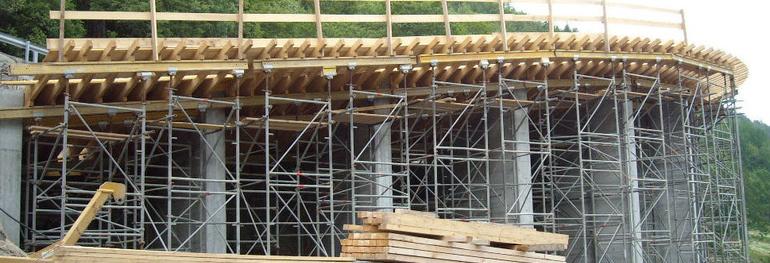

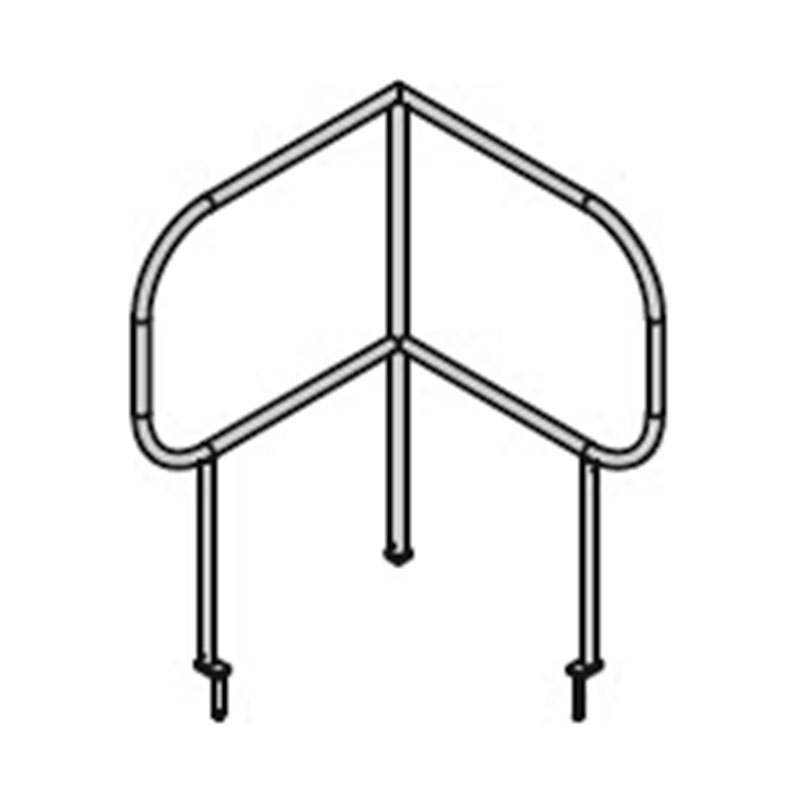

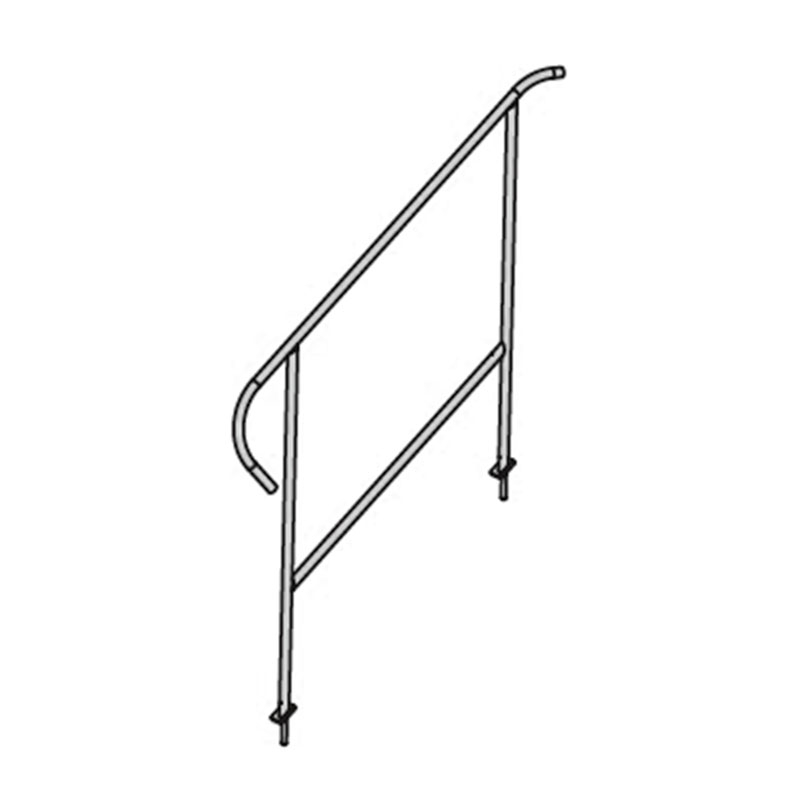

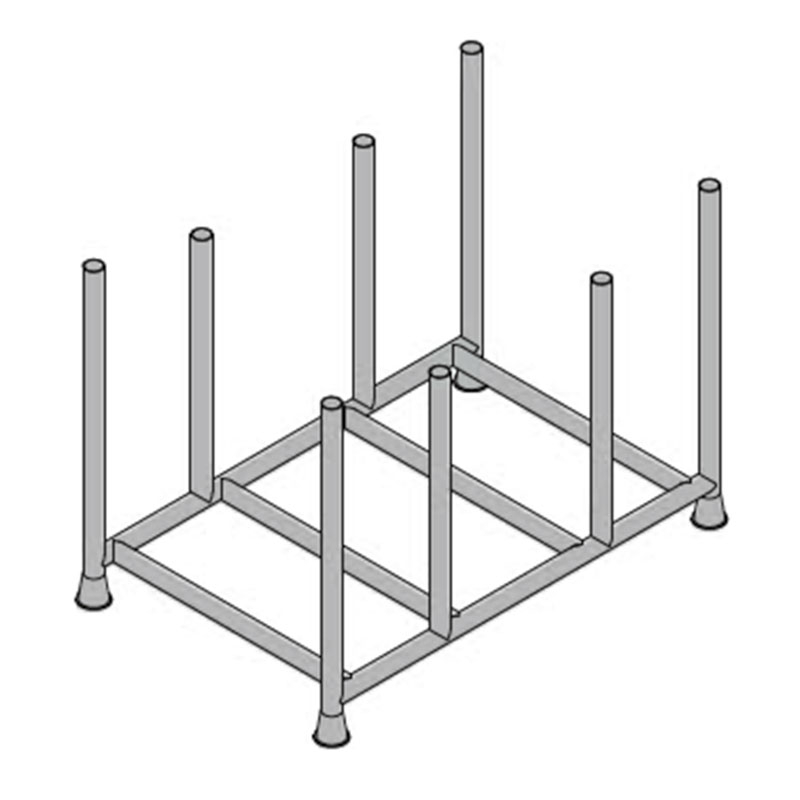

Tobler Étayage 22

Echafaudage porteur.

Tobler Étayage 22

Détails

L'étayage 22 est le système d'échafaudage porteur éprouvé pour les projets de construction exigeants. Il sert à soutenir temporairement des corps de coffrage pour la réalisation de travées de dalles, de ponts et de poutres ainsi que des éléments préfabriqués et autres éléments de construction similaires pendant la phase de construction.

Système performant

Système robuste qui a fait ses preuves
Capacité de charge sur tour de 200 kN (50 kN par pied) jusqu’à une hauteur de 20 m
Seulement 3 dimensions de cadre et peu de pièces
Montage et démontage simplifiés
Possibilité de pré-assemblage puis positionnement avec grue ou dispositif de levage
Vérins de pied et de tête pour utilisations et besoins les plus divers
Équipement de levage et de transport pour déplacement horizontal

Domaines d’utilisation

Engenerie et construction de tunnels
Génie civil
Construction de bâtiments industriels et d’habitations
Travaux de coffrages spéciaux
Bâtiments avec hauteur sous dalle élevée
Accès au chantier aisé grâce à un passage facilité sous les tours

Facilité de mise en place

Étayage pour dalles en béton coulées sur place
Étayage mobile sous tables de coffrage
Support temporaire lors du montage d’éléments en béton ou de constructions métalliques
Reprise de fortes charges de béton sur les ouvrages d’art dans la construction de routes et la circulation ferroviaire
Différentes sections de tour pour mise en oeuvre optimale

Prestations Tobler

Conseils et location
Étude du projet par notre département technique
Montage et démontage par notre personnel spécialisé

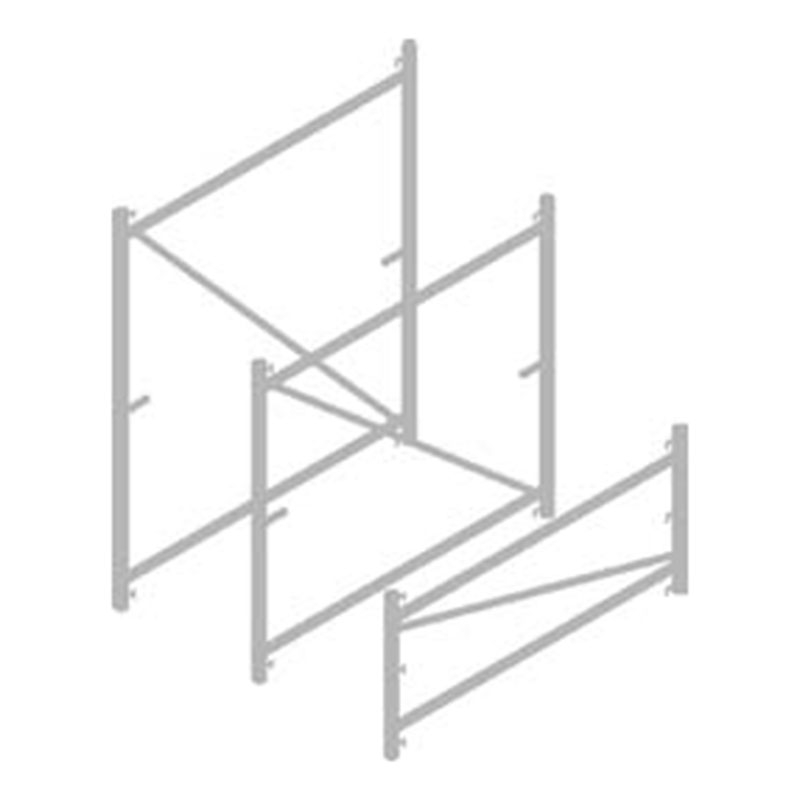

Cadre d'étayage

No d'article	Désignation	Hauteur	Poids
411-101.075	galvanisé	0.75m	20kg
411-101.146	galvanisé	1.46m	22kg
411-101.183	galvanisé	1.83m	26kg

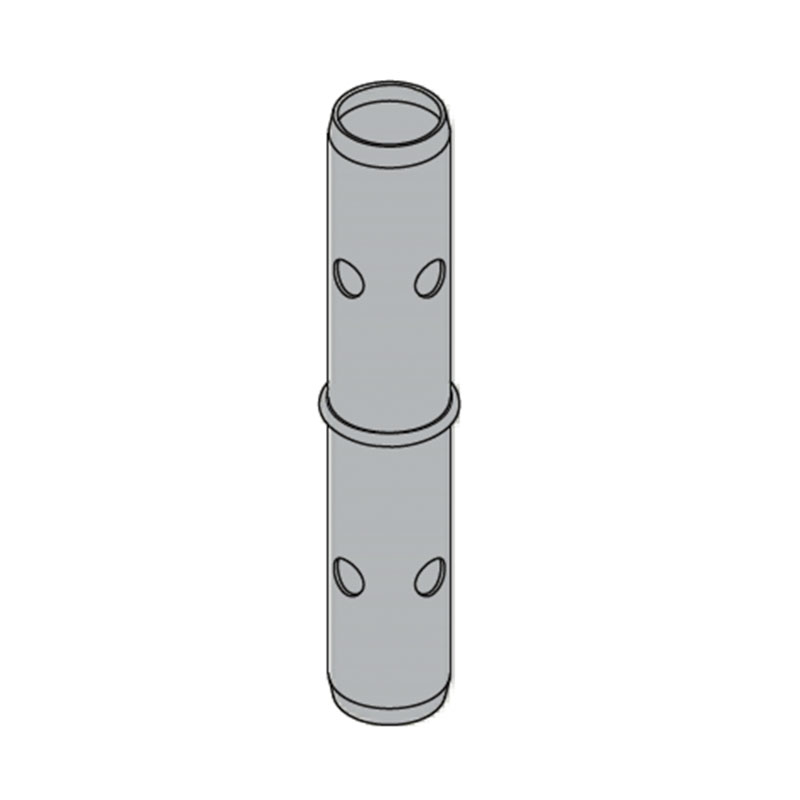

Pièce de raccordement

No d'article	Désignation	Poids
411-103.120	galvanisé	1kg

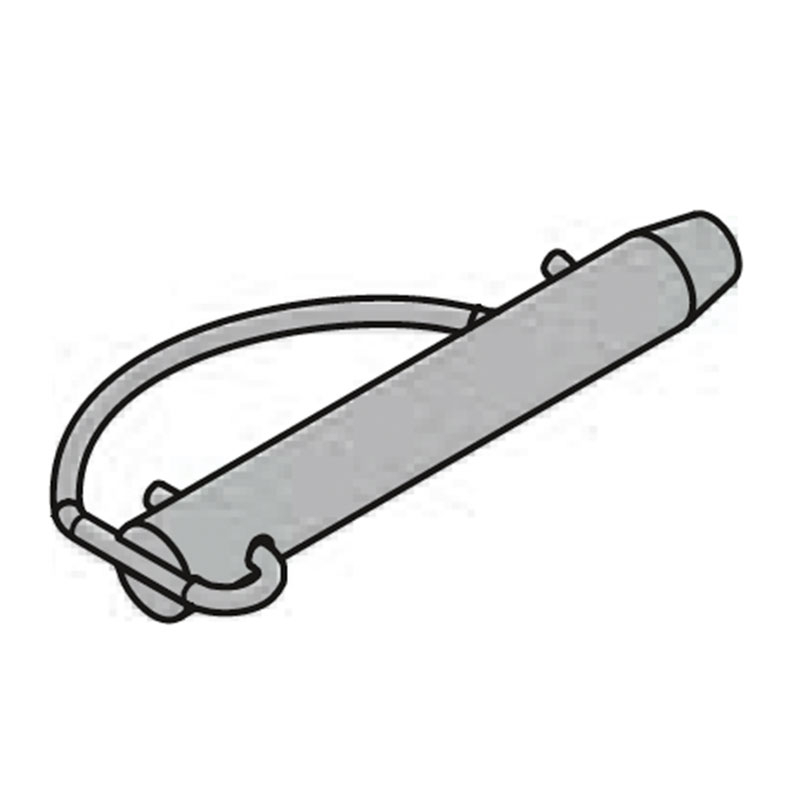

Cheville de fixation à ressort

No d'article	Désignation	Poids
411-103.100	16 x 120 mm, galvanisé	0.2kg

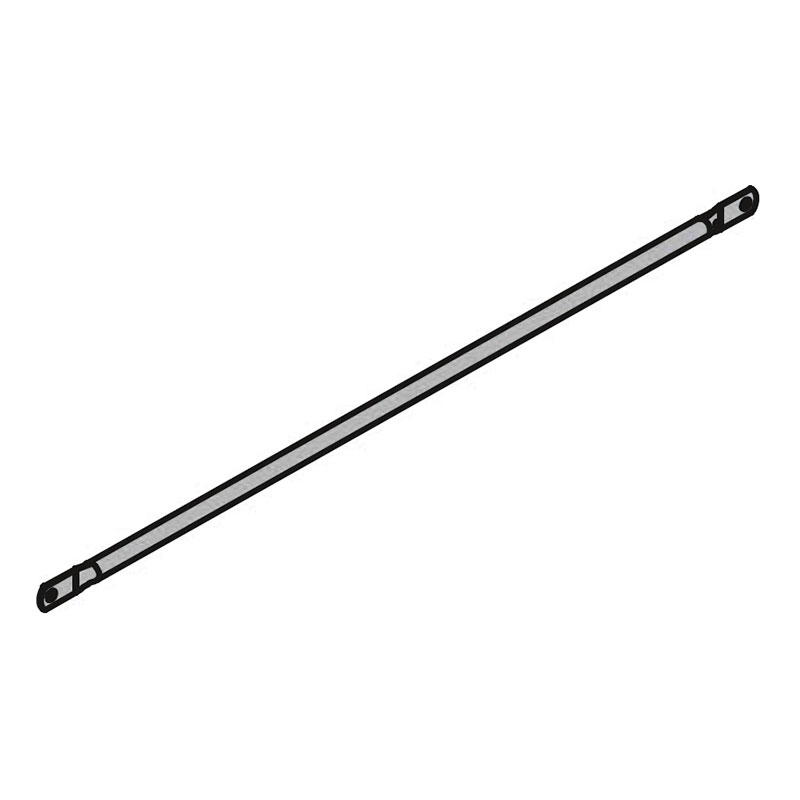

Entretoise diagonale

Intervalle 1,52 m

No d'article	Désignation	Poids
411-105.167	Cadre 0,75 m: Diagonale D4 / 1,67 m, galv.	3kg
411-105.205	Cadre 1,46 m: Diagonale D2 / 2,05 m blanc, galv.	3,2kg
411-105.232	Cadre 1,83 m: Diagonale D1 / 2,32 m, galv.	3,5kg

Entretoise diagonale

Intervalle 2,05 m

No d'article	Désignation	Poids
411-105.215	Cadre 0,75 m: Diagonale D5 / 2,15 m orange, galv.	3,8kg
411-105.246	Cadre 1,46 m: Diagonale D10 / 2,46 m rouge, galv.	3,9kg
411-105.270	Cadre 1,83 m: Diagonale D11 / 2,70 m verte, galv.	4,5kg

Entretoise diagonale

Intervalle 2,46 m

No d'article	Désignation	Poids
411-105.255	Cadre 0,75 m: Diagonale D6 / 2,55 m noire, galv.	4,3kg
411-105.281	Cadre 1,46 m: Diagonale D12 / 2,81 m jaune, galv.	4,6kg
411-105.302	Cadre 1,83 m: Diagonale D13 / 3,02 m bleue, galv.	4,8kg

Entretoise horizontale

No d'article	Désignation	Poids
411-105.152	Diagonale D3 / 1,52 m noir, galv.	2,8kg
411-105.205	Diagonale D2 / 2,05 m blanc, galv.	3,2kg
411-105.246	Diagonale D10 / 2,46 m rouge, galv.	3,9kg

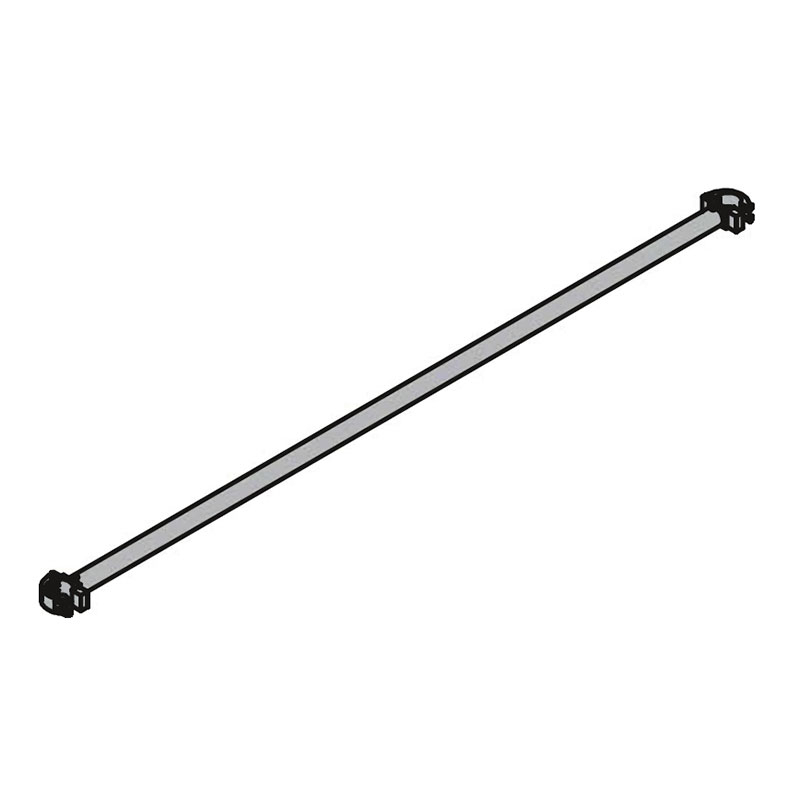

Diagonale horizontale

No d'article	Désignation	Longueur	Poids
411-106.210	galvanisé	2,1m	5kg
411-106.255	galvanisé	2,55m	5,8kg
411-106.289	galvanisé	2,89m	6,5kg

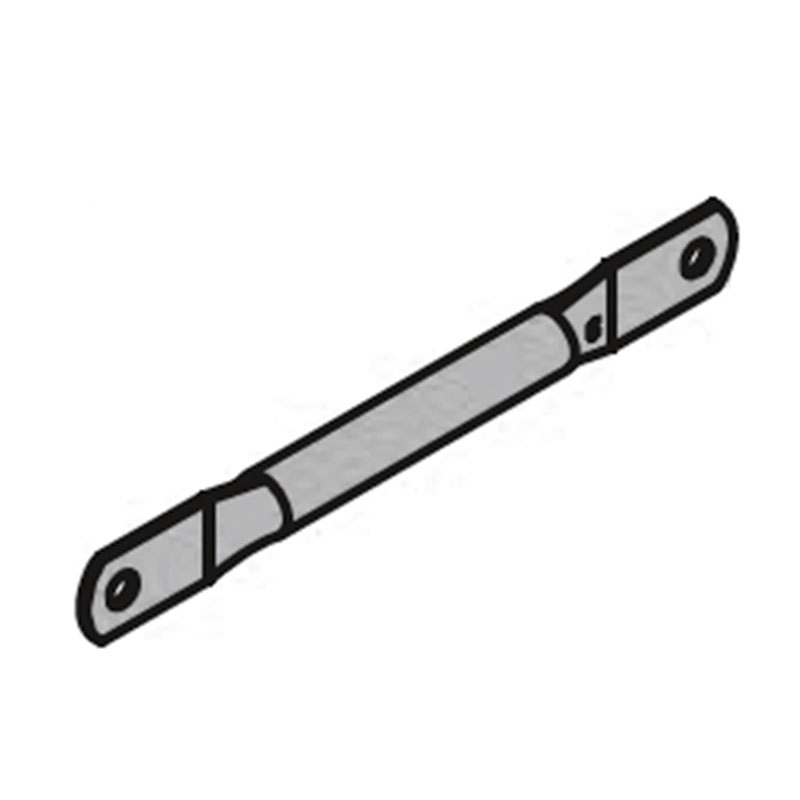

Plaque de liaison horizontale

No d'article	Désignation	Longueur	Poids
411-107.030	galvanisé	0,30m	0,4kg
411-107.040	galvanisé	0,4m	0,5kg

22 Vérin porteur

No d'article	Désignation	Poids
411-120.105	6–50 cm avec plaque de tête, galvanisé	9,14kg

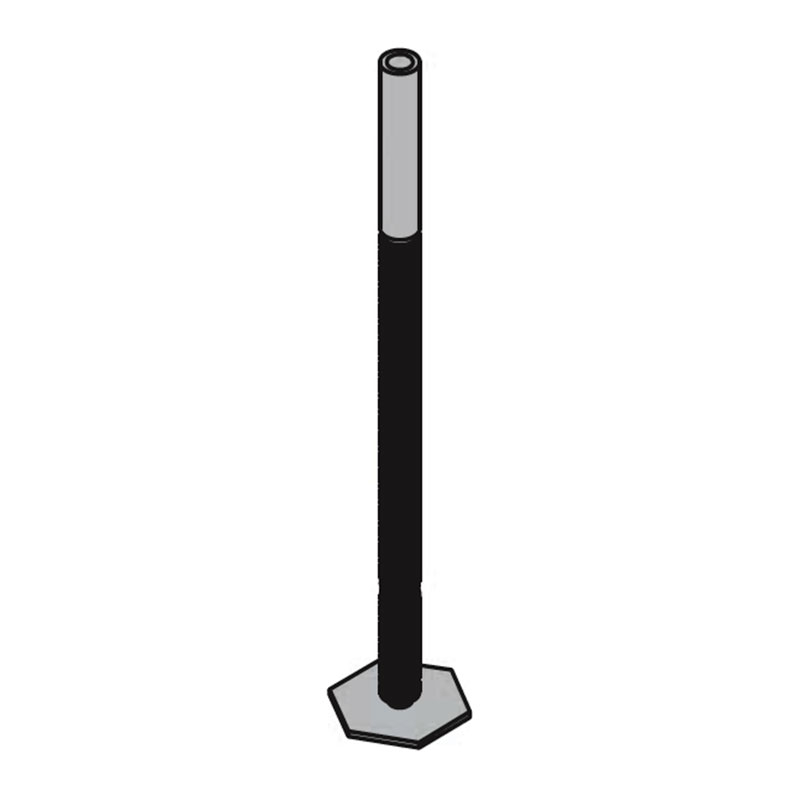

Vérin de base

No d'article	Désignation	Poids
411-145.095	6–50 cm, galvanisé	8,9kg

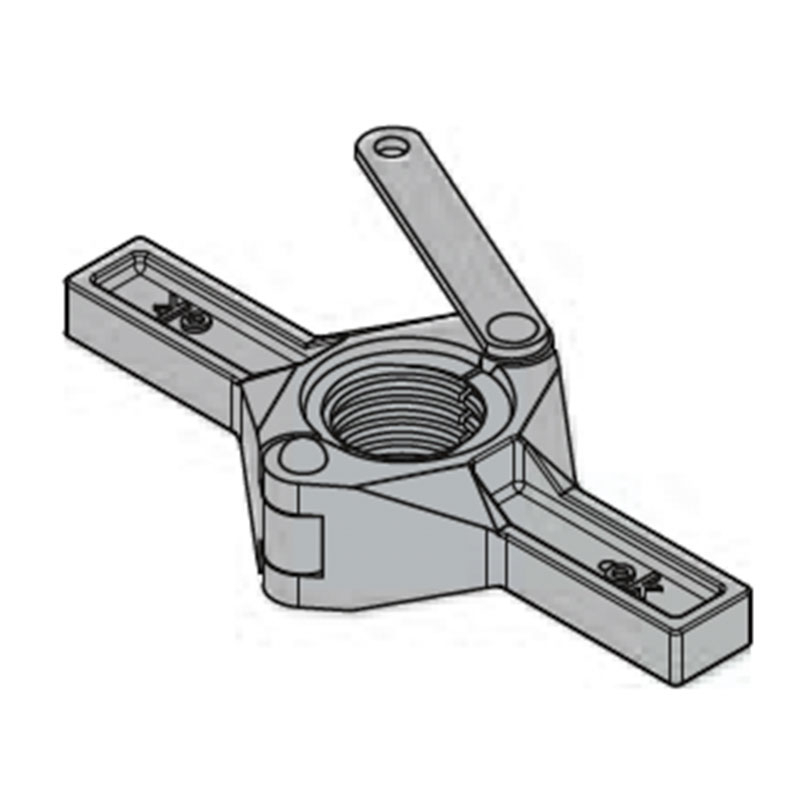

Ecrou de serrage compl.

No d'article	Désignation	Poids
411-145.110	galvanisé	1,5kg

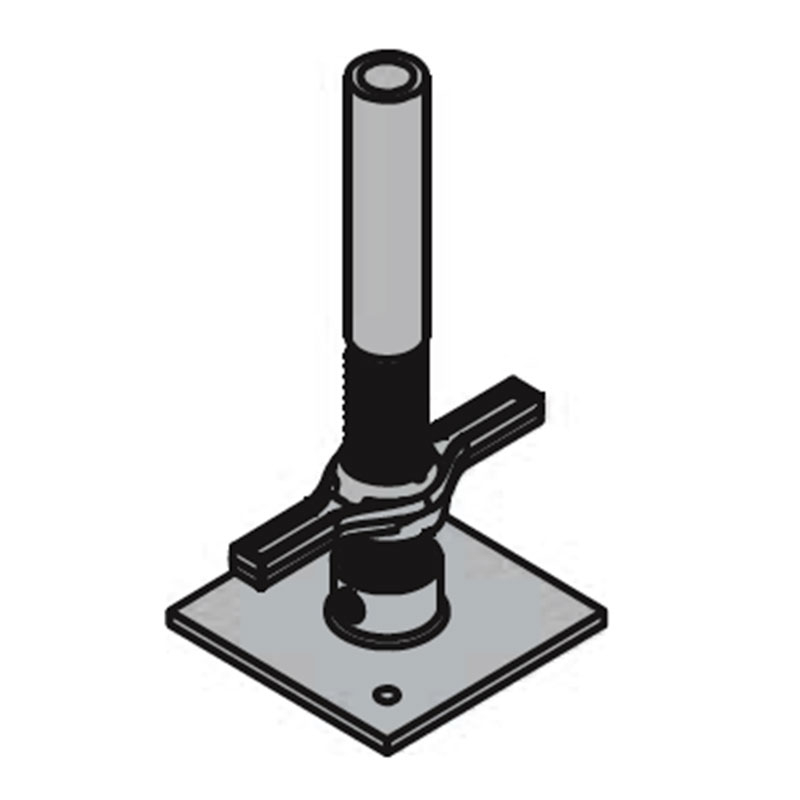

Pied fileté avec plaque

No d'article	Désignation	Poids
411-130.110	9–15 cm, galvanisé	8kg

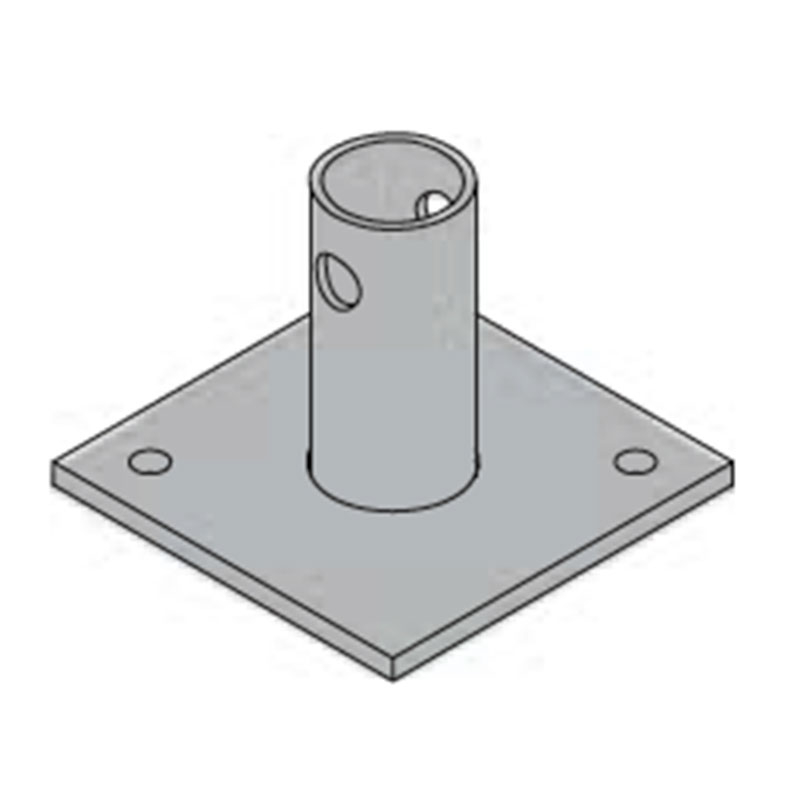

Pied de base fixe

No d'article	Désignation	Poids
411-130.100	galvanisé	2kg

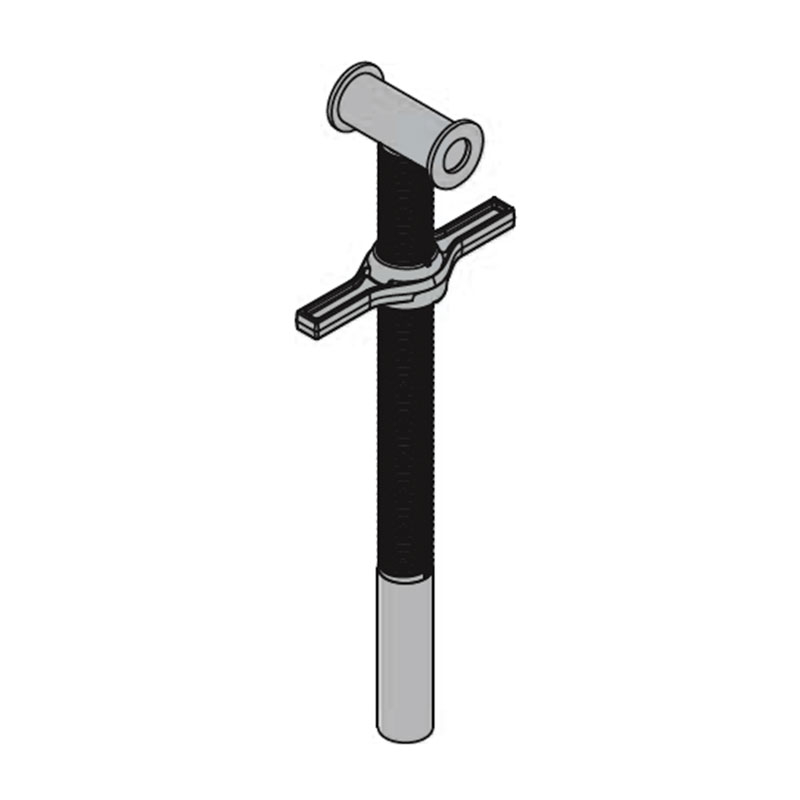

Vérin porteur

No d'article	Désignation	Poids
411-120.100	6–50 cm, galvanisé	9,6kg

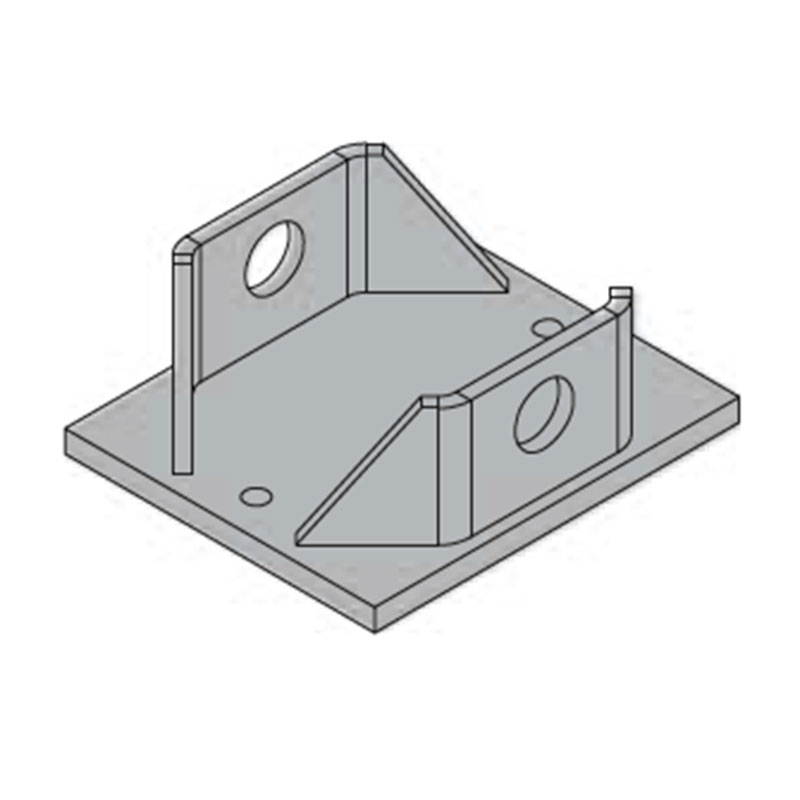

Pied/tête de base articulé(e)

No d'article	Désignation	Poids
411-125.100	galvanisé	4,5kg

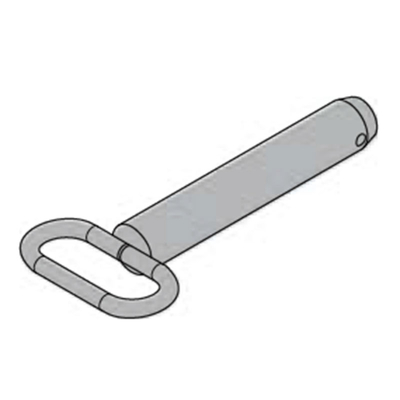

Goujon à anneau

No d'article	Désignation	Poids
411-120.120	d = 30 x 175 mm, galvanisé	1,3kg

Goupille

No d'article	Désignation	Poids
411-120.110	d = 5 mm, galvanisé	0,02kg

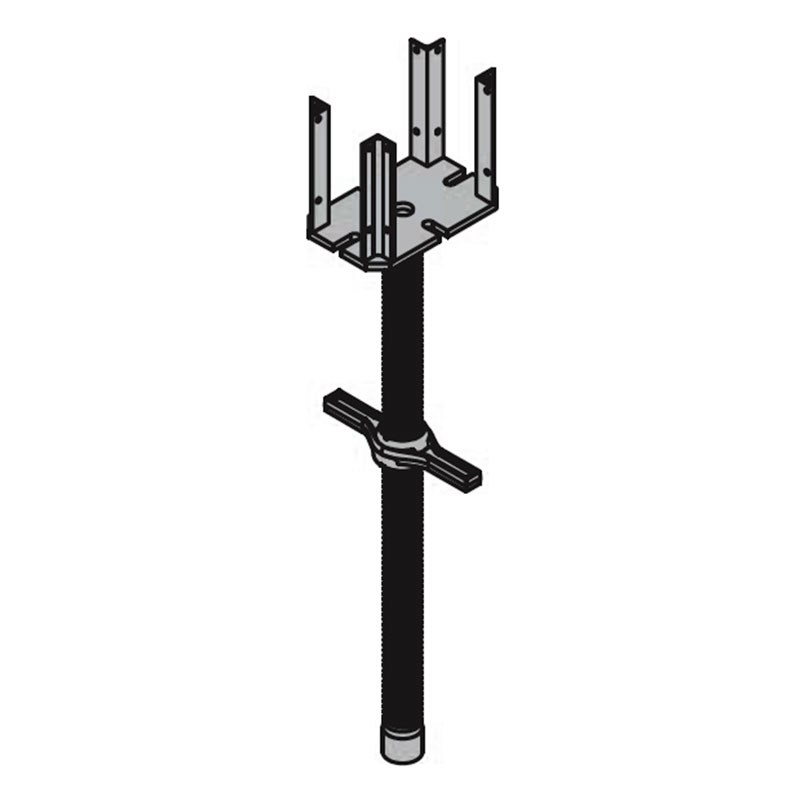

Tête à fourche filetée

Compris dans la livraison:
411-120.010 – Tête filetée 4–50 cm, galv., 1 pce
411-120.015 – 22 tête à fourche, galv., 1 pce
411-103.100 – Cheville de fixation à ressort 16 x 120 mm, galv., 1 pc

No d'article	Désignation	Poids
411-120.005	9–50 cm compl., galvanisé	9,5kg

Tête filetée

No d'article	Désignation	Poids
411-120.010	4–50 cm, galvanisé	5,2kg

22 tête à fourche

No d'article	Désignation	Poids
411-120.015	galvanisé	4,1kg

22 sécurité pour vérin

No d'article	Désignation	Poids
411-120.020	galvanisé	2,2kg

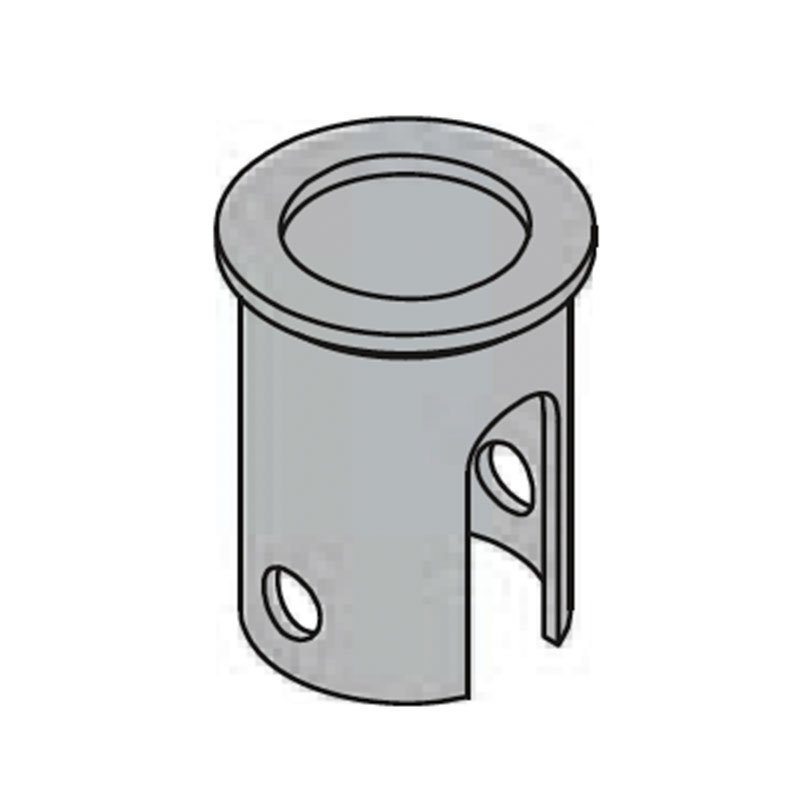

Manchon de pression

No d'article	Désignation	Poids
411-145.100	galvanisé	0,65kg

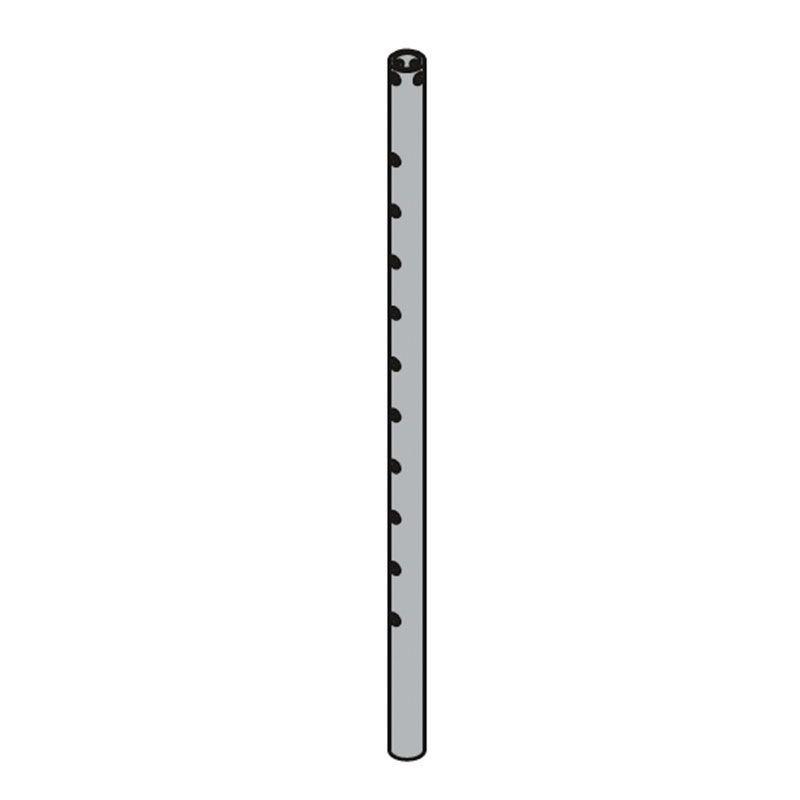

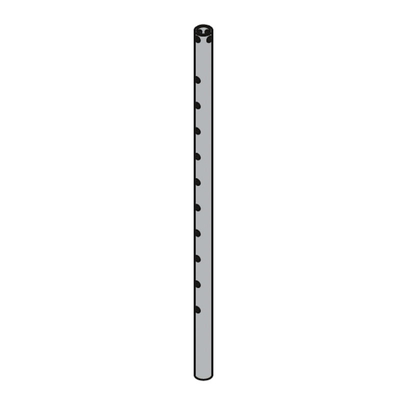

Tube de réglage

No d'article	Désignation	Poids
411-140.120	0,45 m, galvanisé	8kg

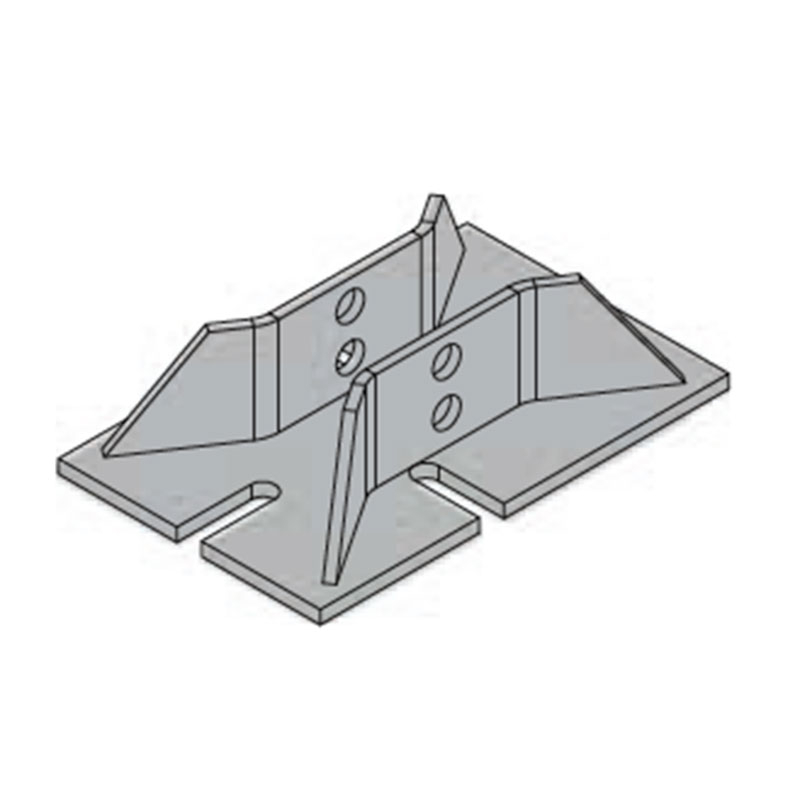

Plaque de tête

No d'article	Désignation	Poids
411-135.100	galvanisé	3,55kg

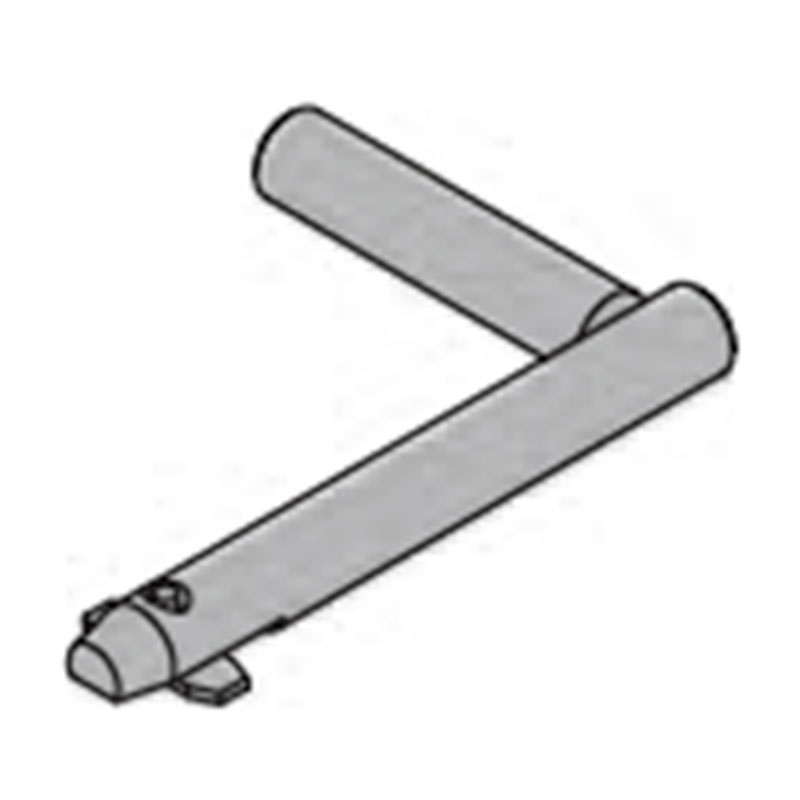

Goujon pour plaque de tête

No d'article	Désignation	Poids
411-135.110	galvanisé	0,4kg

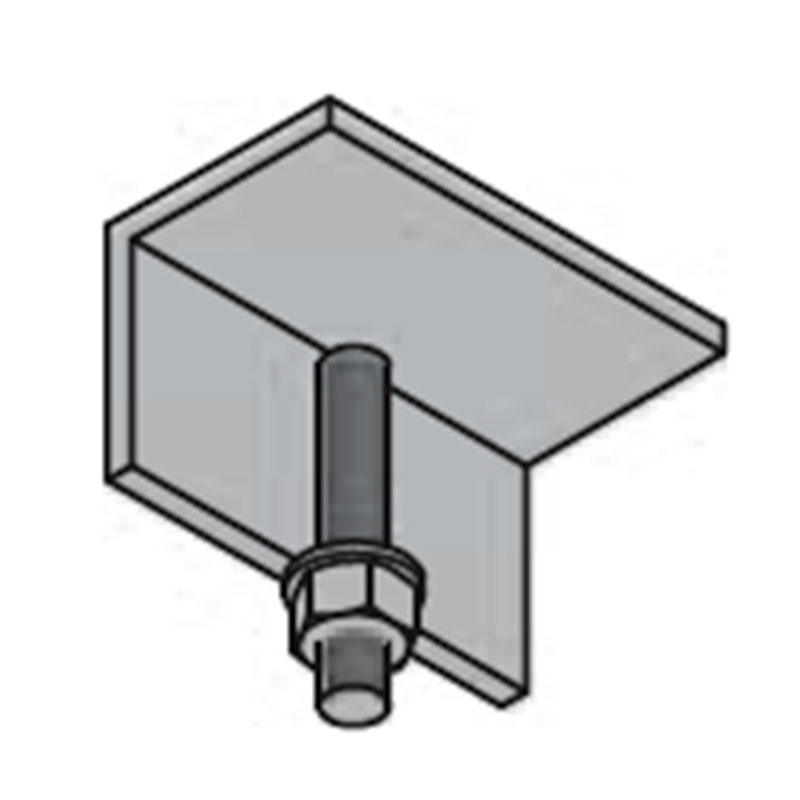

Crochet pour poutrelle H20

No d'article	Désignation	Poids
211-203.110	galvanisé	0,3kg

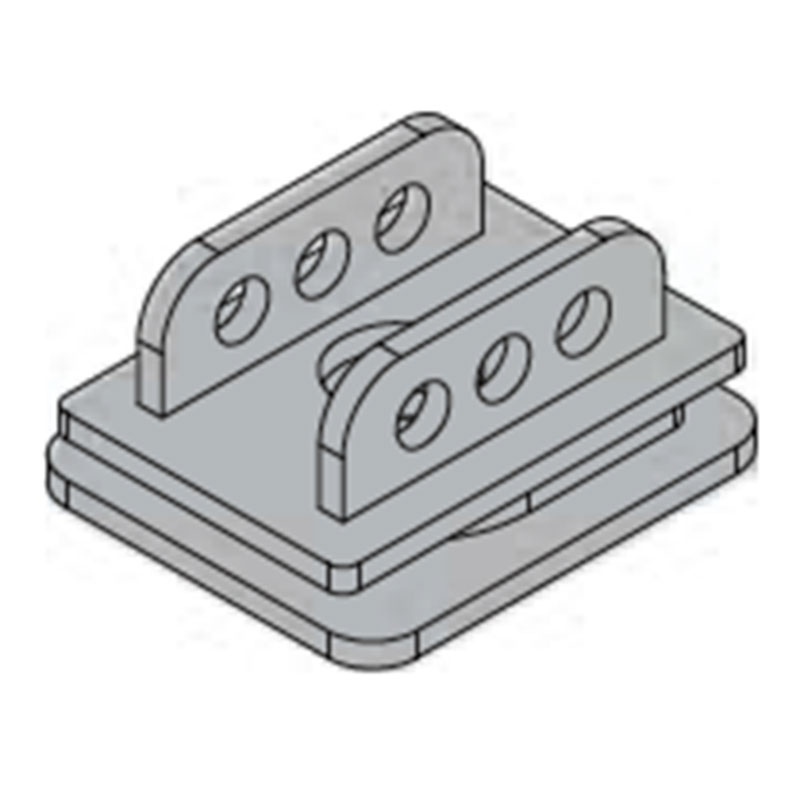

DT40 adaptateur pour 22

No d'article	Désignation	Poids
211-255.100	galvanisé	2,49kg

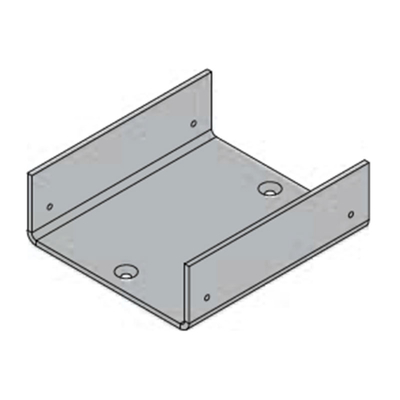

Fourche pour H20 sur plaque de tête

No d'article	Désignation	Poids
411-125.101	galvanisé	2,7kg

Pièce en U pour plaque de pied/tête de base

No d'article	Poids
411-125.102	0,5kg

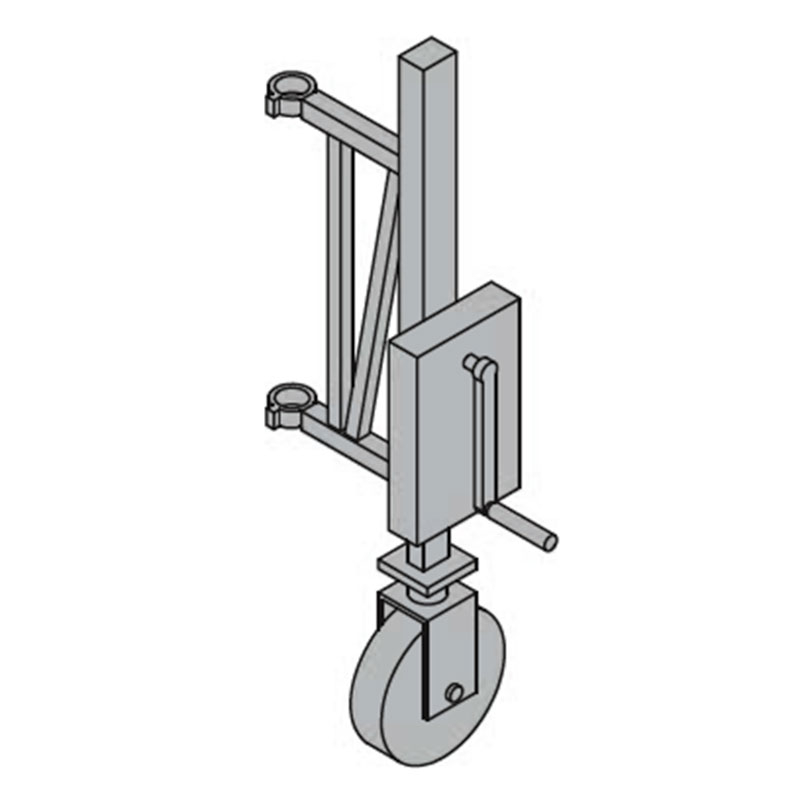

Outil méc. d‘abaissement +déplacement

No d'article	Désignation	Poids
411-155.470	HH 700 mm	50kg

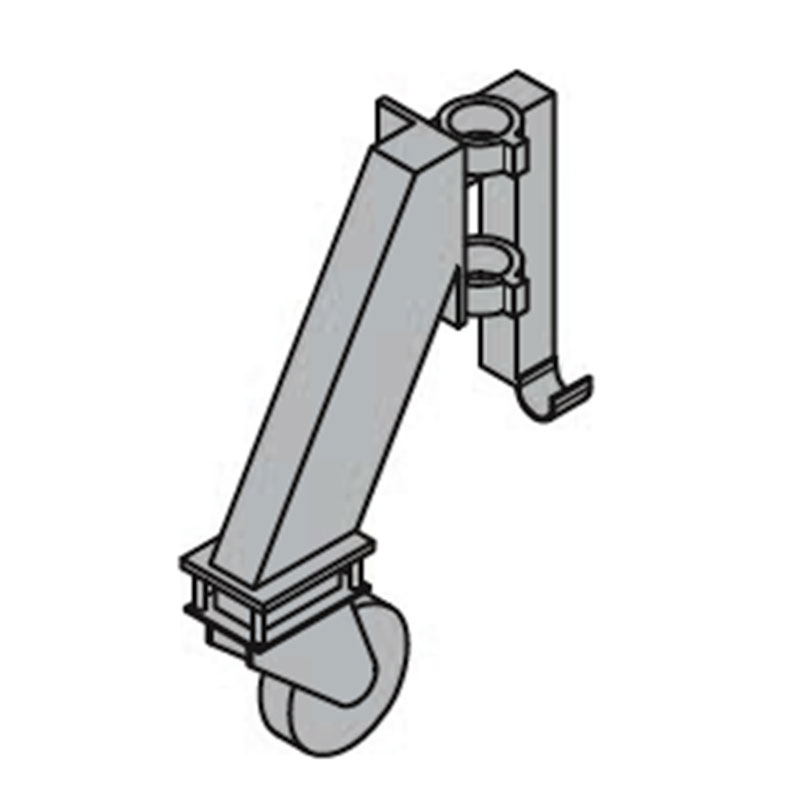

Rouleau de déplacement pour 22

No d'article	Désignation	Poids
411-160.100	6 kN	18,5kg

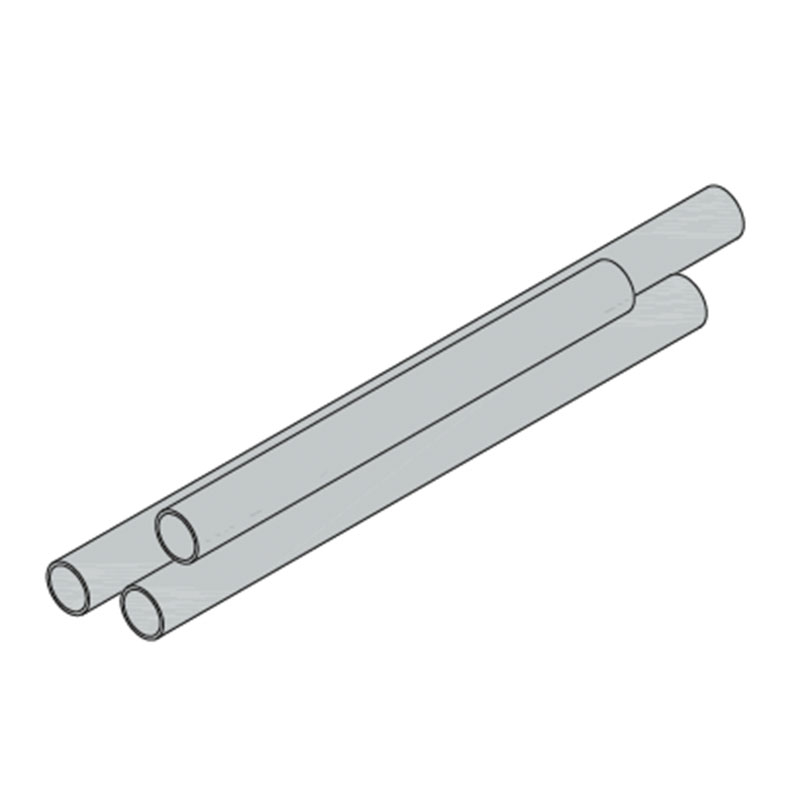

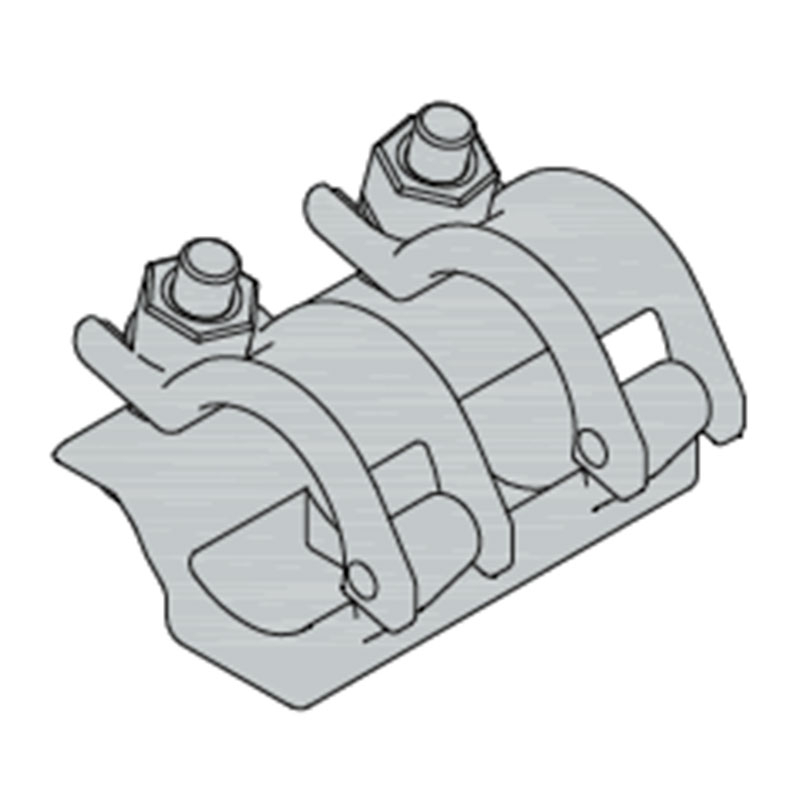

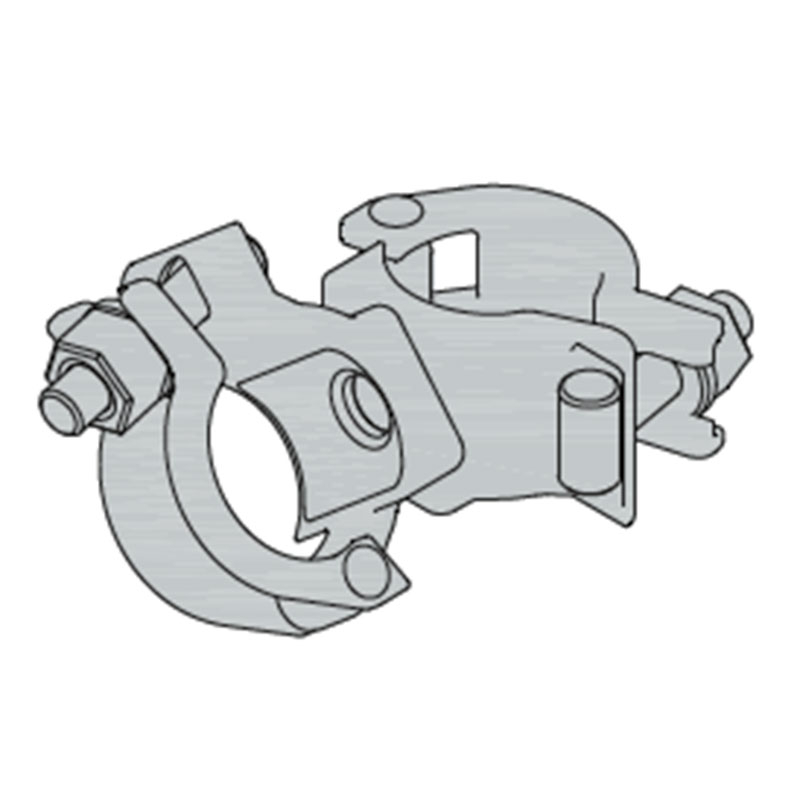

Tube d'échafaudage en acier

Diamètre: 1 1/2“
galvanisé

No d'article	Longueur	Poids
591-100.030	0,3m	1,14m
591-100.050	0,5m	1,9m
591-100.070	0,7m	2,66kg
591-100.080	0,8m	3,04kg
591-100.100	1m	3,8kg
591-100.120	1,2m	4,56kg
591-100.150	1,5m	5,7kg
591-100.200	2m	7,6kg
591-100.250	2,5m	9,5kg
591-100.300	3m	11,4kg
591-100.350	3,5m	13,3kg
591-100.400	4m	15,2kg
591-100.450	4,5m	17,1kg
591-100.500	5m	19kg
591-100.550	5,5m	20,9kg
591-100.600	6m	22,9kg
