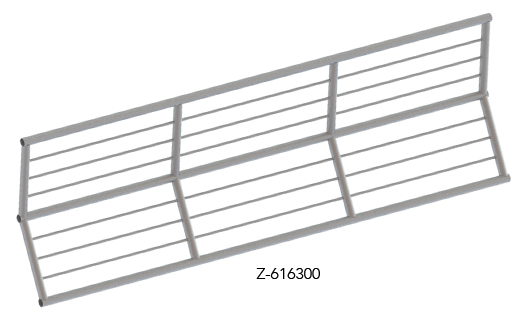

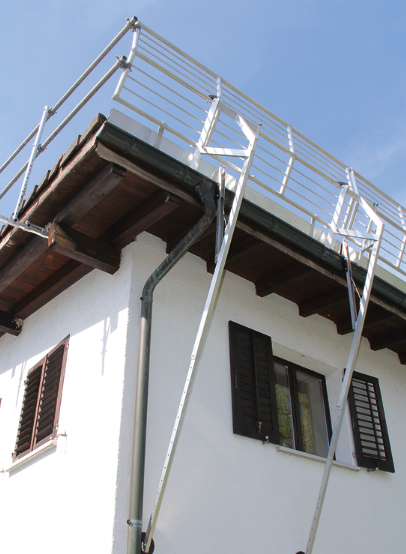

La console intégrale Tobler est à la fois simple à manipuler, stable et à utilisation polyvalente. La grille de gouttière à tubulure ronde spéciale est le choix idéal pour travailler rapidement et en toute sécurité sur les toits plats et sur les toits inclinés.

La fixation s’effectue simplement sur la gouttière ou sur l’arête du toit. Des montants spéciaux sur la façade assurent la stabilité de l’ensemble et absorbent les forces. Pour de plus amples informations, consultez les instructions de montage et d‘utilisation (IMU).

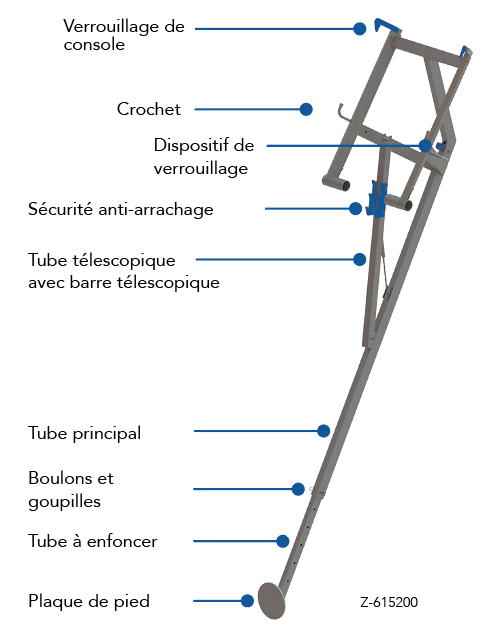

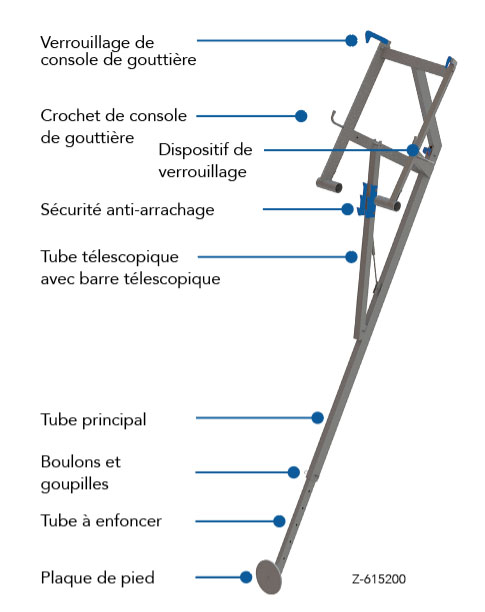

Montage de la console intégrale

La console intégrale Tobler et les grilles de gouttière ont été conçues pour assurer une protection antichute appropriée sur les toits plats et en pente.

Conformément aux exigences de la norme EN 13374, ce produit est utilisé en tant que protection de bord sur les toitures de pente maximum de 45°, ainsi que sur les postes de travail et les voies de circulation sur les toits de pente de 0° à 45° lorsque l’arête antichute (gouttière) mesure plus de 2,00 m.

Étape 1 : Arrimage et sécurisation

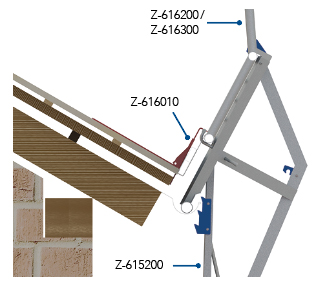

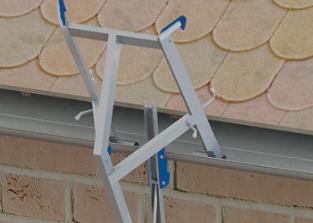

Variante 1 : Montage dans le chéneau

• La console intégrale est mise en place dans le chéneau.

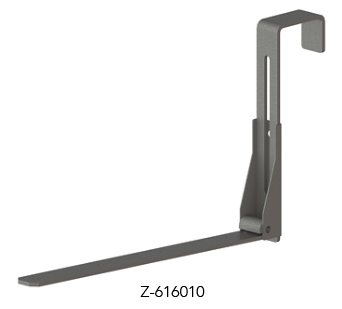

• La sécurité anti-arrachage est posée sous la feuillure à bourrelet ou un rebord d’un autre type du chéneau.

• Respecter impérativement les instructions de montage et d’utilisation (IMU).

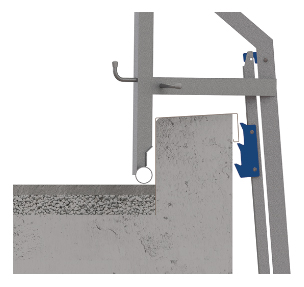

Variante 2 : Fixation sur le bord du toit

• Les tubes ronds de la console intégrale sont positionnés derrière un bord de toit d’une hauteur minimum de 6 cm (couronne de pose).
• La sécurité anti-arrachage se monte sous une bande de bord de toit en cuivre ou d'une autre forme.
• Respecter impérativement les instructions de montage et d’utilisation (IMU).

Étape 2 : Mise en appui de la plaque de pied sur la façade

• La condition préalable requise pour la mise en appui est une façade plane, solide et suffisamment résistante pour supporter la charge.
• Respecter impérativement les instructions de montage et d’utilisation (IMU).

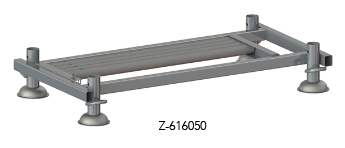

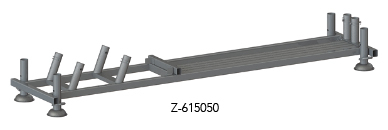

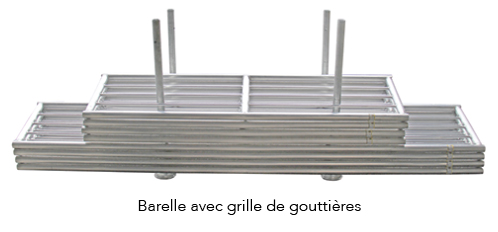

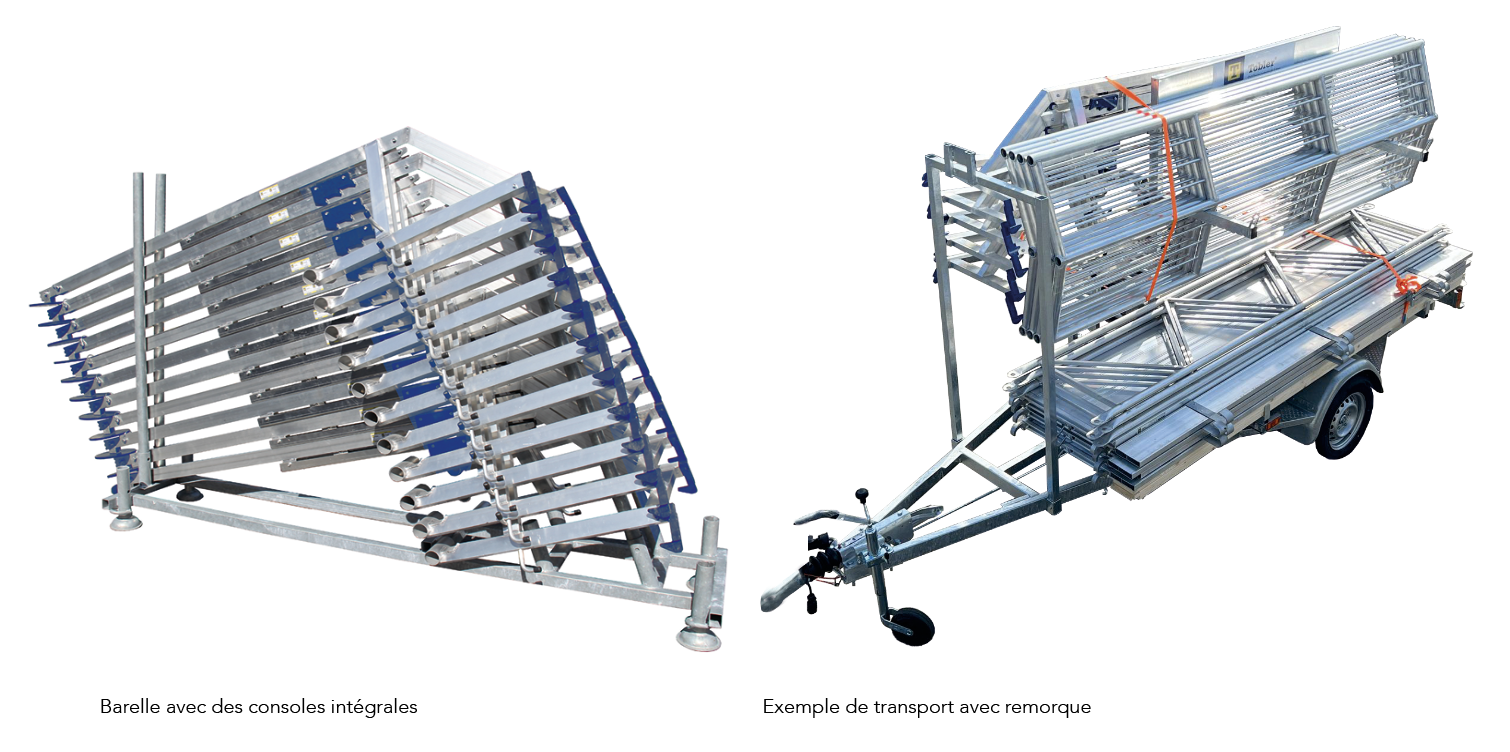

Barelles de transport

La logistique a toujours joué un rôle important pour Tobler.

Sur le chantier comme pendant le transport, le temps et l’espace représentent un investissement précieux. Avec la réduction constante des effectifs de la main d’œuvre, tout avantage logistique et de transport devient de plus en plus important. Tobler est votre partenaire idéal pour une logistique optimale.
