Tobler Struttura di sostegno 22

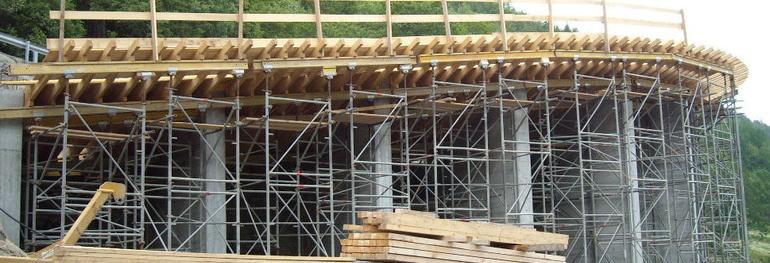

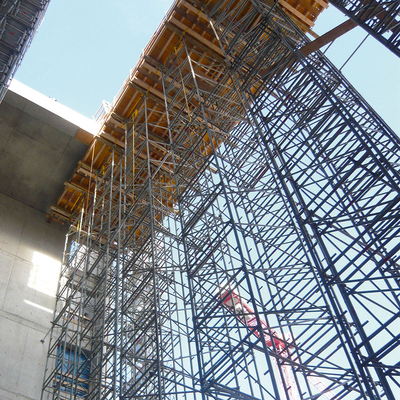

Il Struttura di sostegno 22 è il sistema di puntellazione collaudato per progetti edilizi impegnativi. Viene utilizzato per sostenere temporaneamente gli elementi di casseratura per la costruzione di solai, ponti e travi, nonché elementi prefabbricati e componenti simili durante la fase di costruzione.
Sistema efficiente
-
Sistema robusto e collaudato
- Carico della torre di 200 kN (50 kN per piantana) possibile fino ad un’altezza di 20 m
- Bastano solo 3 grandezze di telai e pochi accessori
- Montaggio e smontaggio semplice
- Premontaggio su un piano orizzontale e quindi posizionamento con la gru o con attrezzi di sollevamento
- Vitone inferiore e superiore per i diversi tipi d’impieghi e di esigenze
- Attrezzi di sollevamento e dispositivi di movimentazione per lo spostamento orizzontale
Ambiti d’impiego
-
Ingegneria civile e costruzioni di gallerie
- Costruzione d’infrastrutture
- Edilizia industriale e residenziale
- Messa in opera di casseforme speciali
- Edifici con altezze elevate
- Torre con scala 22 per un accesso sicuro sul cantiere
Impiego flessibile
- Struttura di sostegno per solai in calcestruzzo realizzato in cantiere
- Struttura di sostegno spostabile con i tavoli per solette
- Puntellazione temporanea durante il montaggio di elementi in calcestruzzo o di strutture metalliche
- Trasferimento di elevati carichi di calcestruzzo per le costruzioni stradali e d’infrastrutture ferroviarie
- Disponibili diverse sezioni delle torri per un impiego ottimale
Servizi Tobler
- Consulenza e noleggio
- Progettazione da parte del nostro ufficio tecnico
- Montaggio e smontaggio effettuati dal nostro personale tecnico qualificato

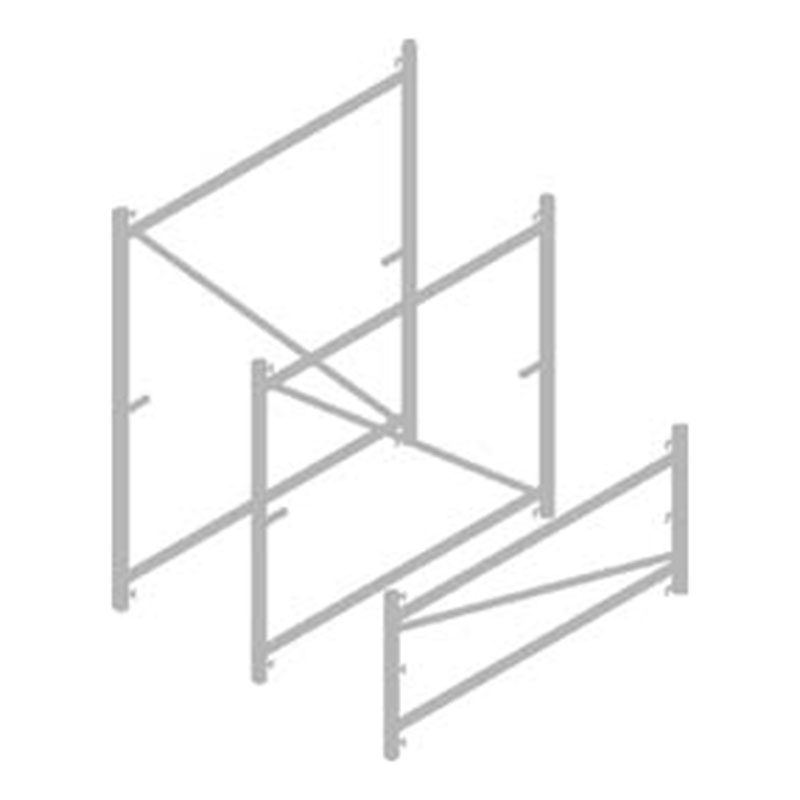

22 telaio
| N. articolo | Designazione | Altezza | Peso |
|---|---|---|---|
| 411-101.075 | zincato | 0.75m | 20kg |
| 411-101.146 | zincato | 1.46m | 22kg |
| 411-101.183 | zincato | 1.83m | 26kg |

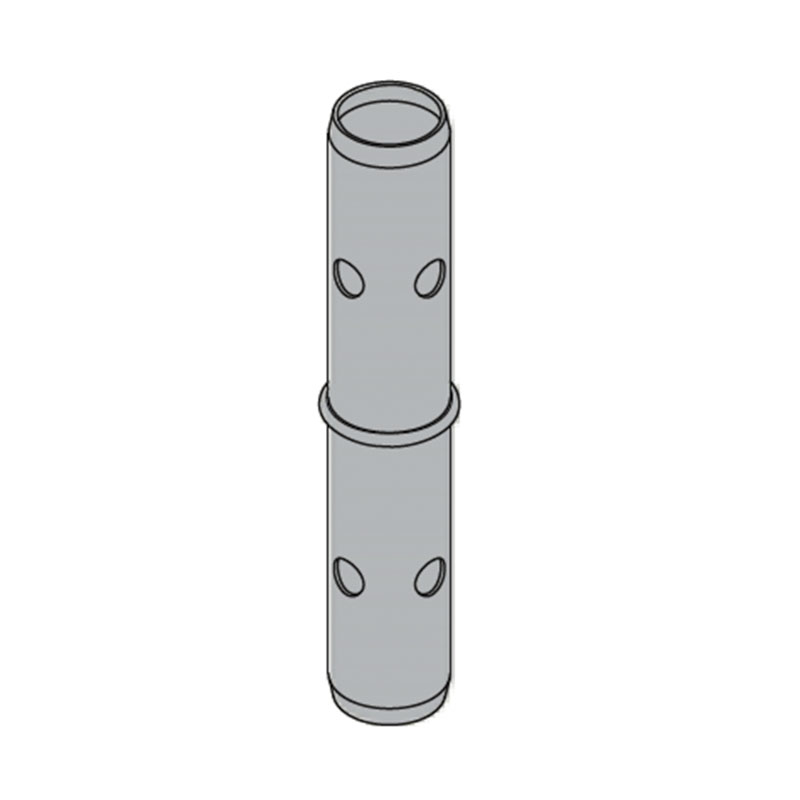

22 sinotto per telaio rinforzato
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-103.120 | zincato | 1kg |

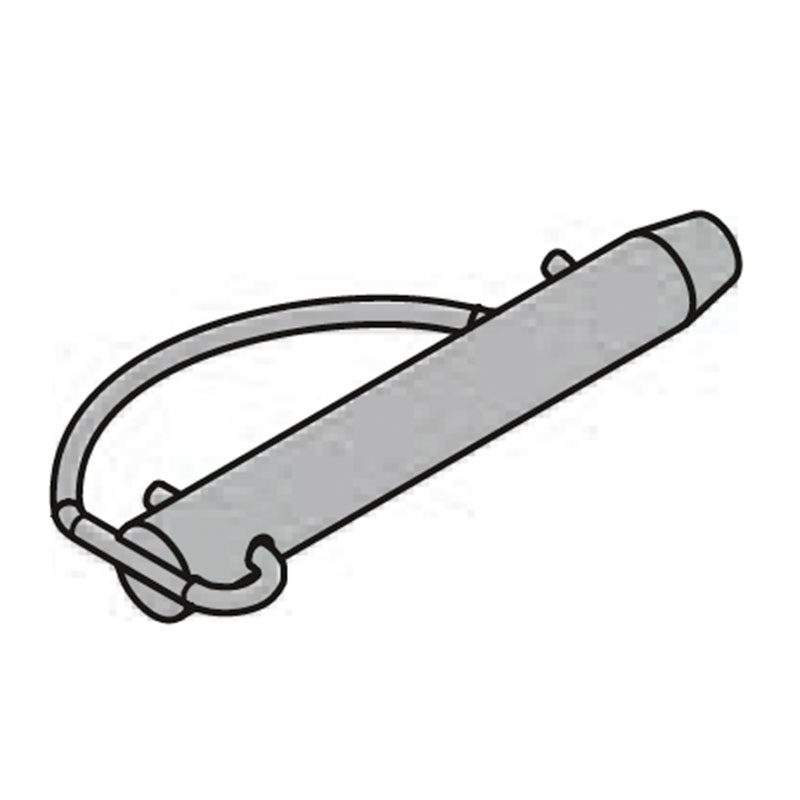

Spina
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-103.100 | 16 x 120 mm, zincato | 0,2kg |

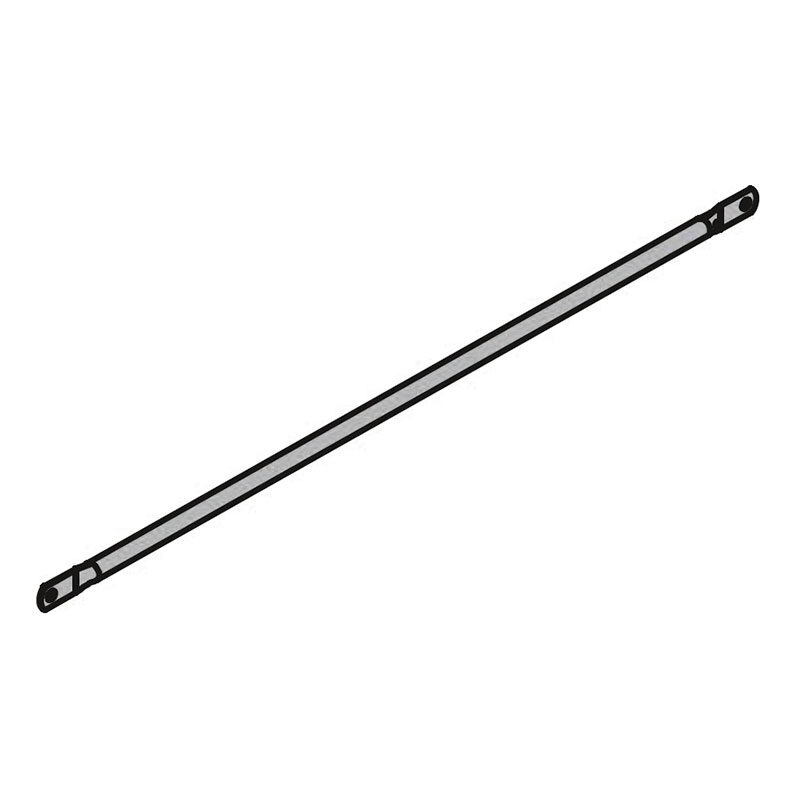

Diagonale
Interasse 1,52 m
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-105.167 | Telaio 0,75 m: Diagonale D4 / 1,67 m, zinc. | 3kg |
| 411-105.205 | Telaio 1,46 m: Diagonale D2/ 2,05 m bianca, zinc. | 3,2kg |
| 411-105.232 | Telaio 1,83 m: Diagonale D1 / 2,32 m, zinc. | 3,5kg |
Diagonale
Interasse 2,05 m
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-105.215 | Telaio 0,75 m: Diagonale D5 / 2,15 m arancio, zinc. | 3,8kg |
| 411-105.246 | Telaio 1,46 m: Diagonale D10 / 2,46 m rossa, zinc. | 3,9kg |
| 411-105.270 | Telaio 1,83 m: Diagonale D11 / 2,70 m verde, zinc. | 4,5kg |
Diagonale
Interasse 2,46 m
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-105.255 | Telaio 0,75 m: Diagonale D6 / 2,55 m nera, zinc. | 4,3kg |
| 411-105.281 | Telaio 1,46 m: Diagonale D12 / 2,81 m gialla, zinc. | 4,6kg |
| 411-105.302 | Telaio 1,83 m: Diagonale D13 / 3,02 m blu, zinc. | 4,8kg |
Barriera orizzontale
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-105.152 | Diagonale D3 / 1,52 m nera, zinc. | 2,8kg |
| 411-105.205 | Diagonale D2/ 2,05 m bianca, zinc. | 3,2kg |
| 411-105.246 | Diagonale D10 / 2,46 m rossa, zinc. | 3,9kg |

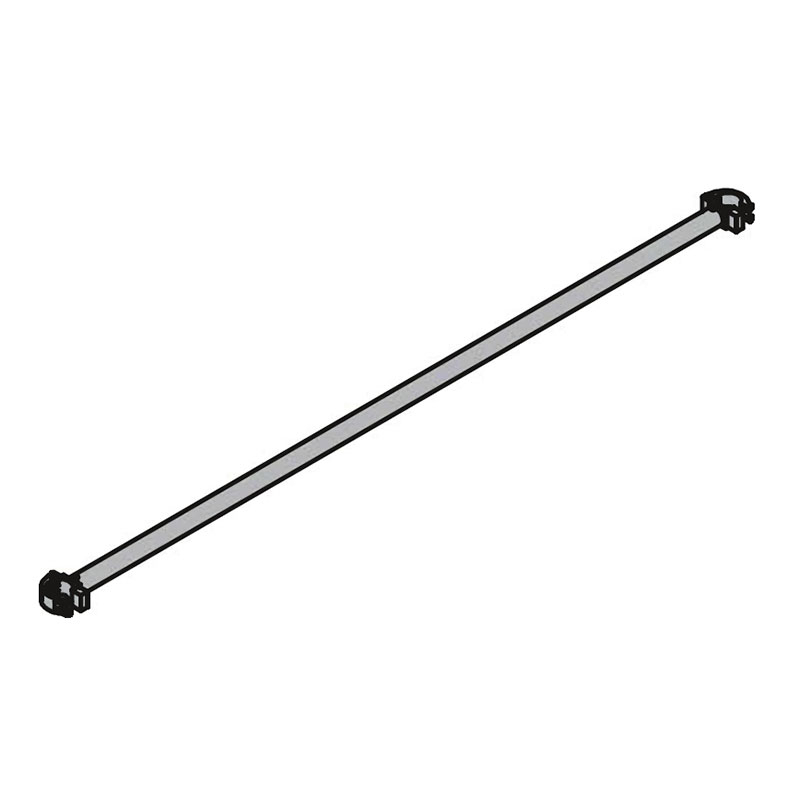

Diagonale orizzontale
| N. articolo | Designazione | Lunghezza | Peso |
|---|---|---|---|
| 411-106.210 | zincato | 2,1m | 5kg |
| 411-106.255 | zincato | 2,55m | 5,8kg |
| 411-106.289 | zincato | 2,89m | 6,5kg |

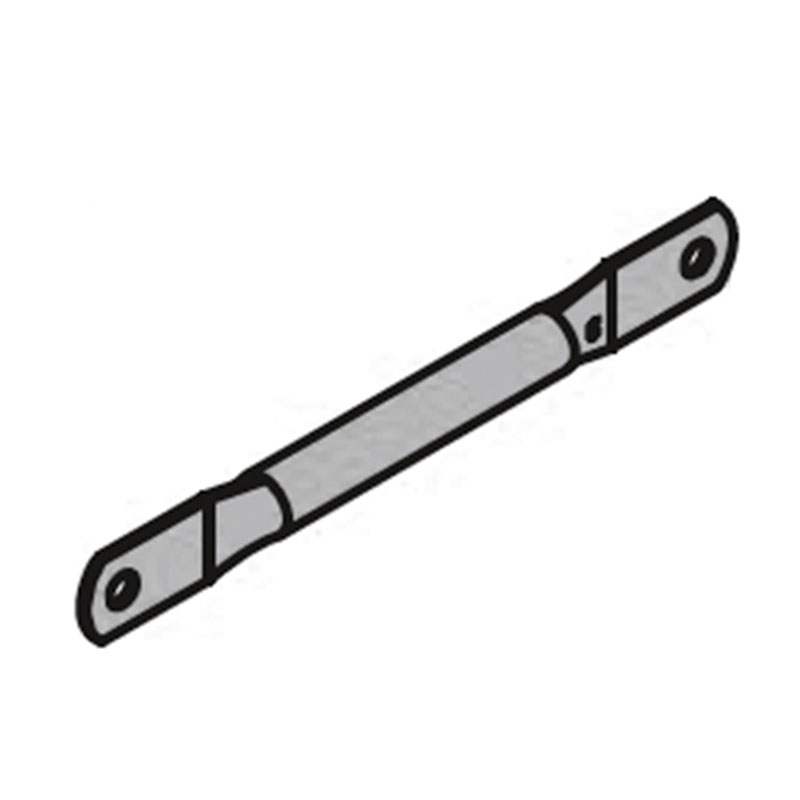

Collegamento orizzontale
| N. articolo | Designazione | Lunghezza | Peso |
|---|---|---|---|
| 411-107.030 | zincato | 0,30m | 0,4kg |
| 411-107.040 | zincato | 0,4m | 0,5kg |

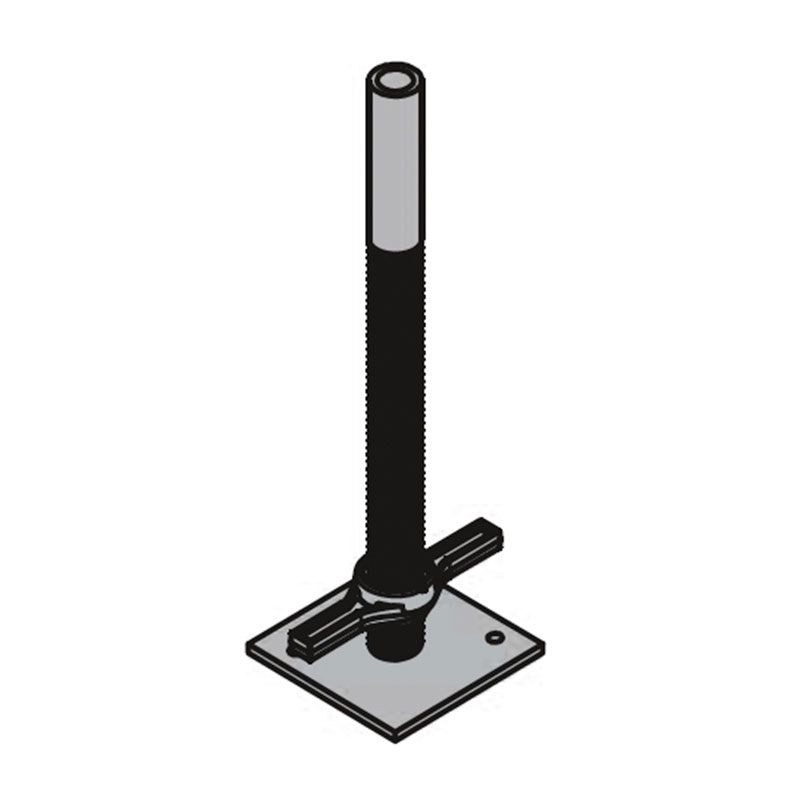

22 vitone di base
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-120.105 | 6–50 cm con piastra, zinc. | 9,14kg |

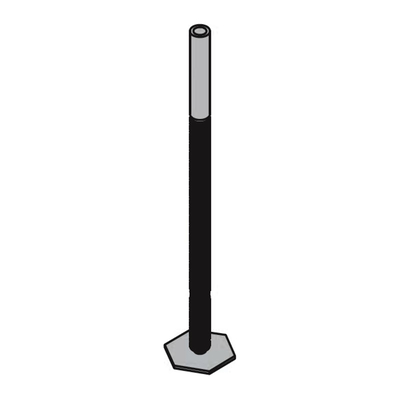

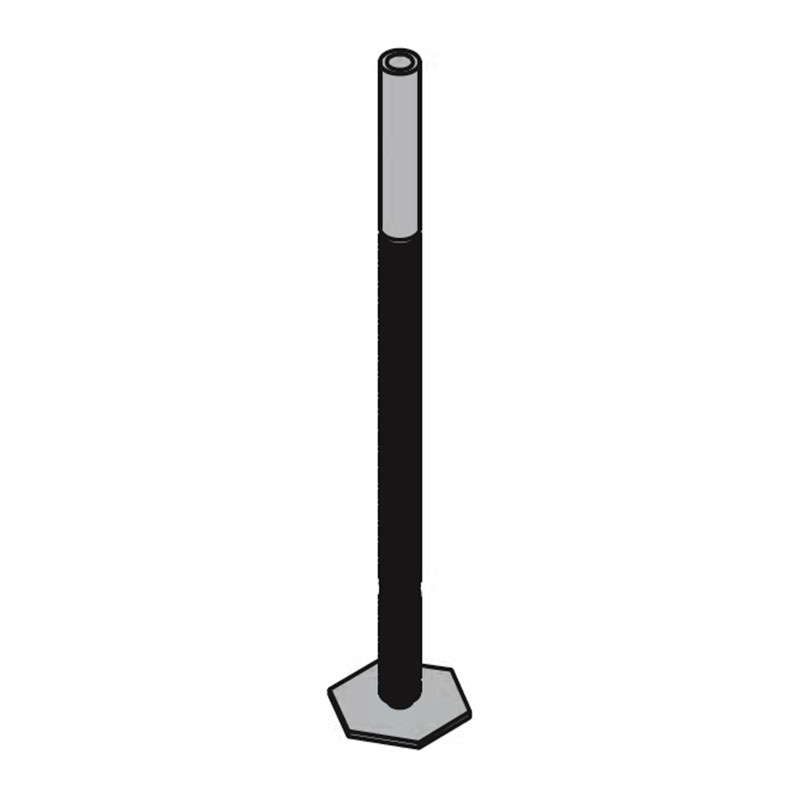

Vitone di base
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-145.095 | 6–50 cm, zincato | 8,9kg |

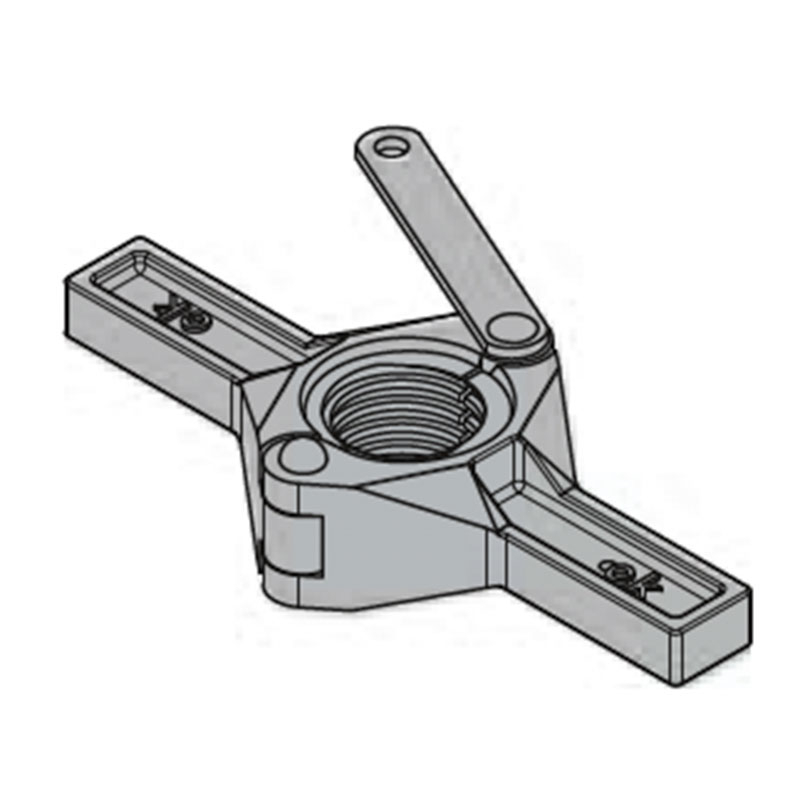

Manicotto a vite compl.
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-145.110 | zincato | 1,5kg |

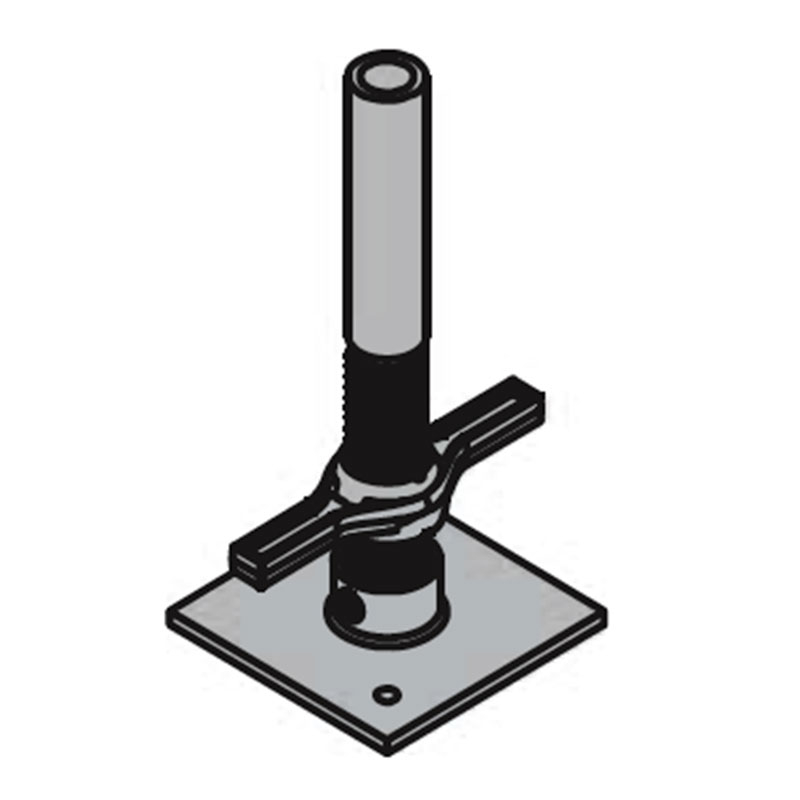

Basetta a vite c. piastra
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-130.110 | 9–15 cm, zincato | 8kg |

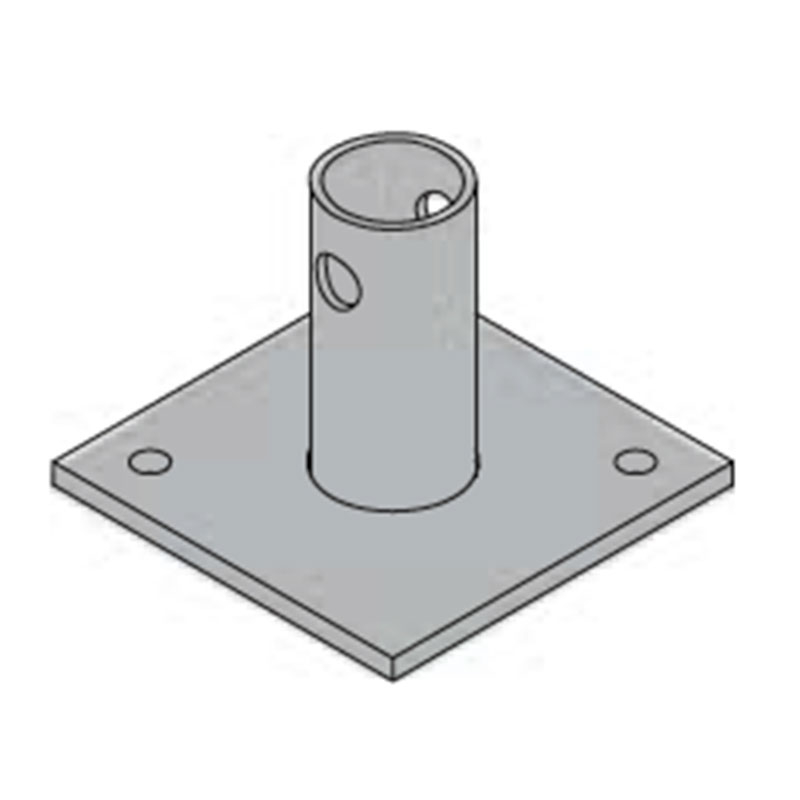

Basetta fissa
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-130.100 | zincato | 2kg |

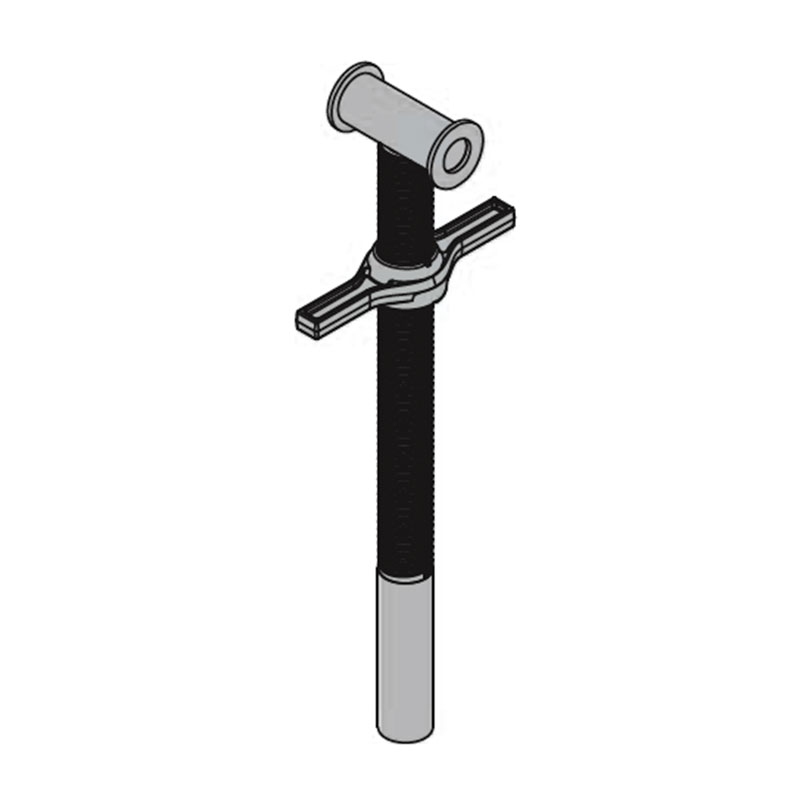

Vitone superiore
| N. articolo | Designazione |
|---|---|
| 411-120.100 | 6–50 cm, zincato |

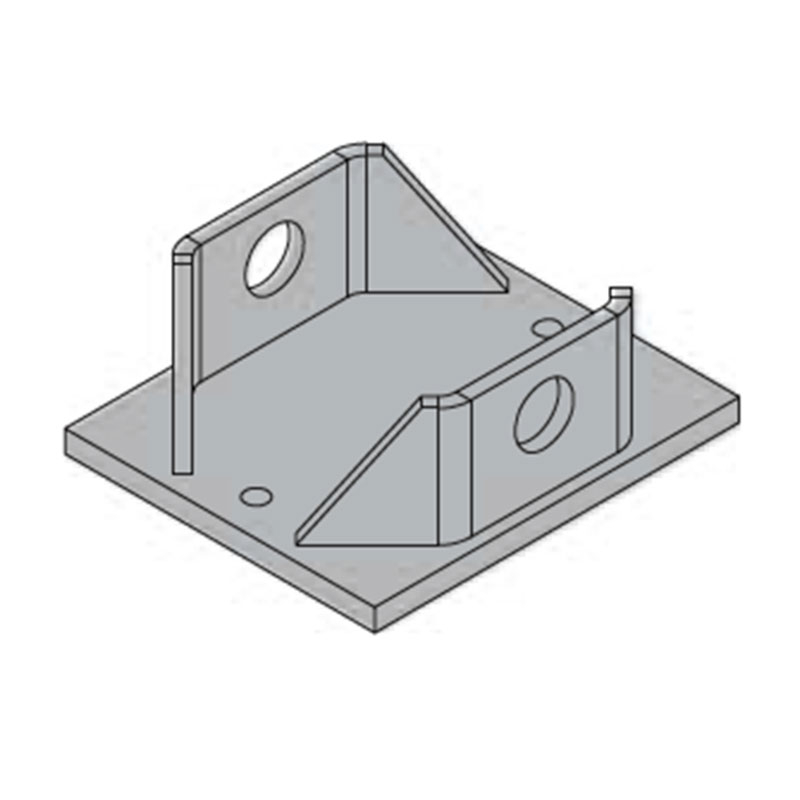

Basetta inclinabile
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-125.100 | zincato | 4,5kg |

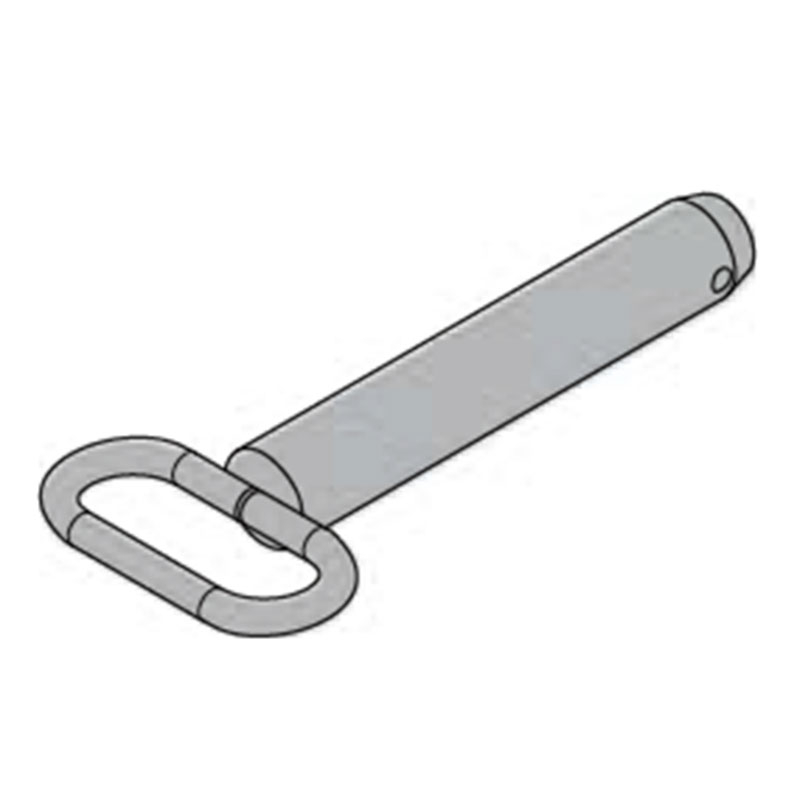

Spinotto per basetta
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-120.120 | d = 30 x 175 mm, zincato | 1,3kg |

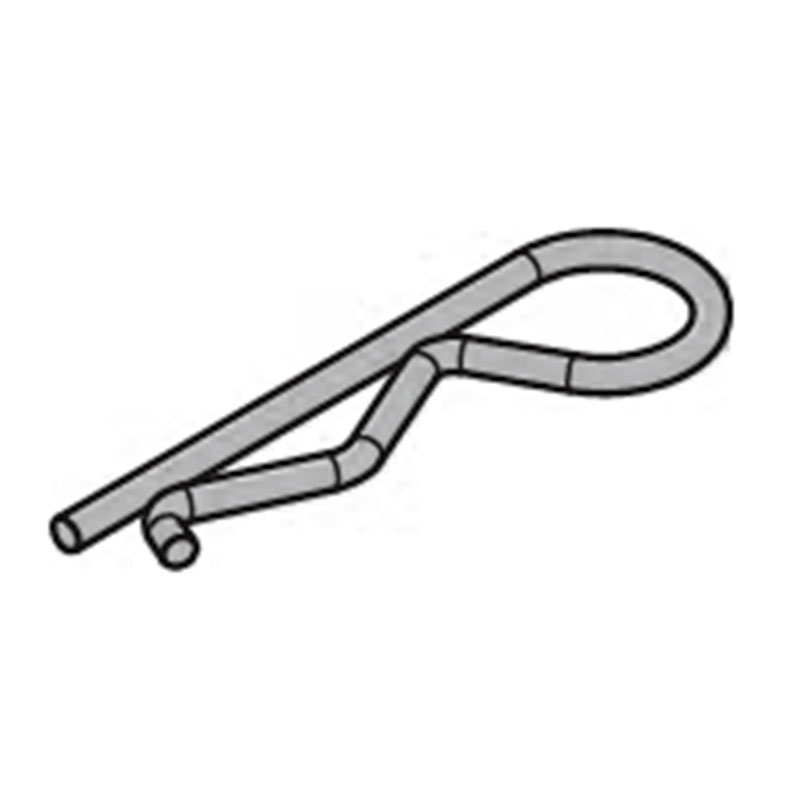

Spina di sicurezza
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-120.110 | d = 5 mm, zincato | 0,02kg |

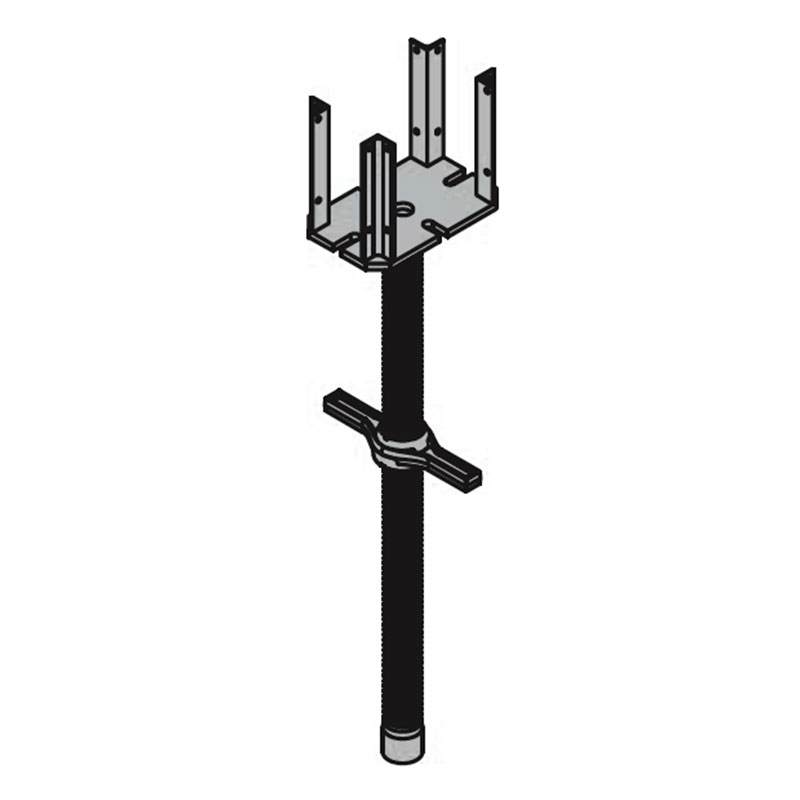

Vitone con testa a forcella
Compreso nella fornitura:
411-120.010 – Vitone superiore 4-50cm, zinc., 1 pz.
411-120.015 – 22 testa a forcella, zinc., 1 pz.
411-103.100 – Spina 16 x 120 mm, zinc., 1 pz.
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-120.005 | 9–50 cm compl., zincato | 9,5kg |

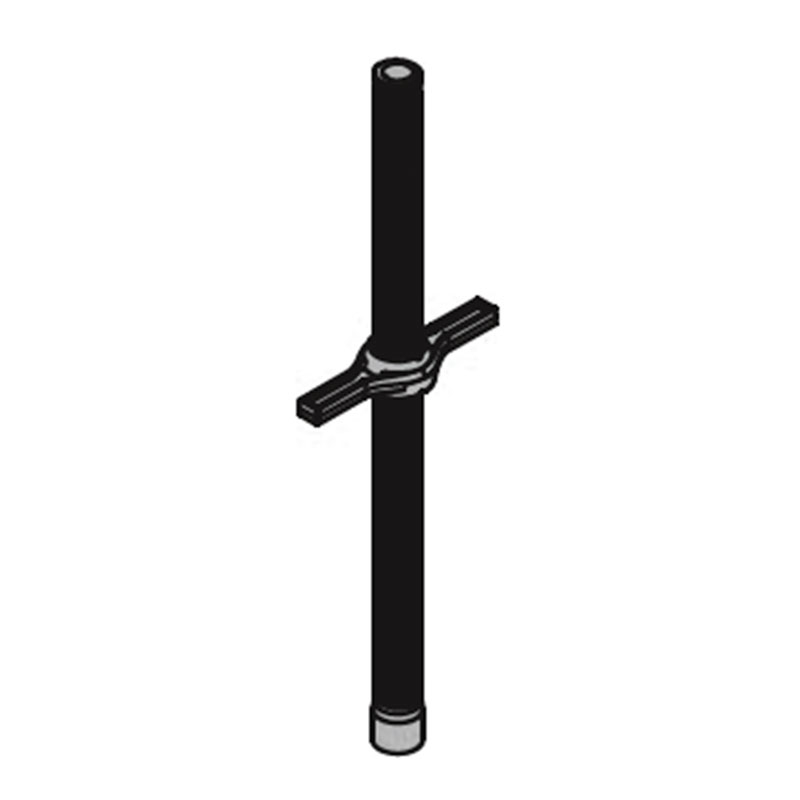

Vitone superiore
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-120.010 | 4–50 cm, zincato | 5,2kg |

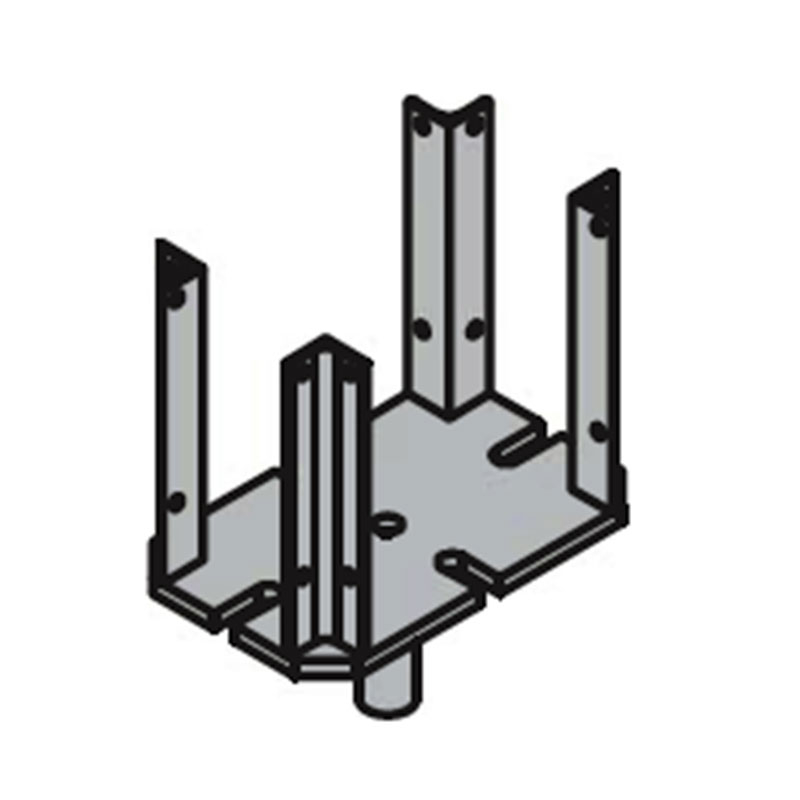

22 testa a forcella
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-120.015 | zincato | 4,1kg |

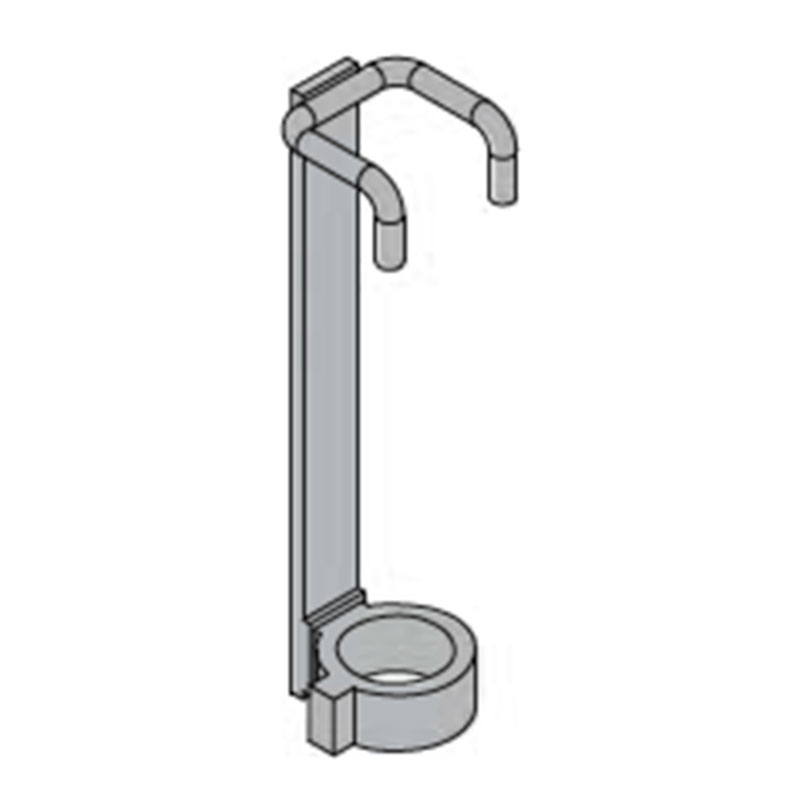

22 sicurezza per vitone
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-120.020 | zincato | 2,2kg |

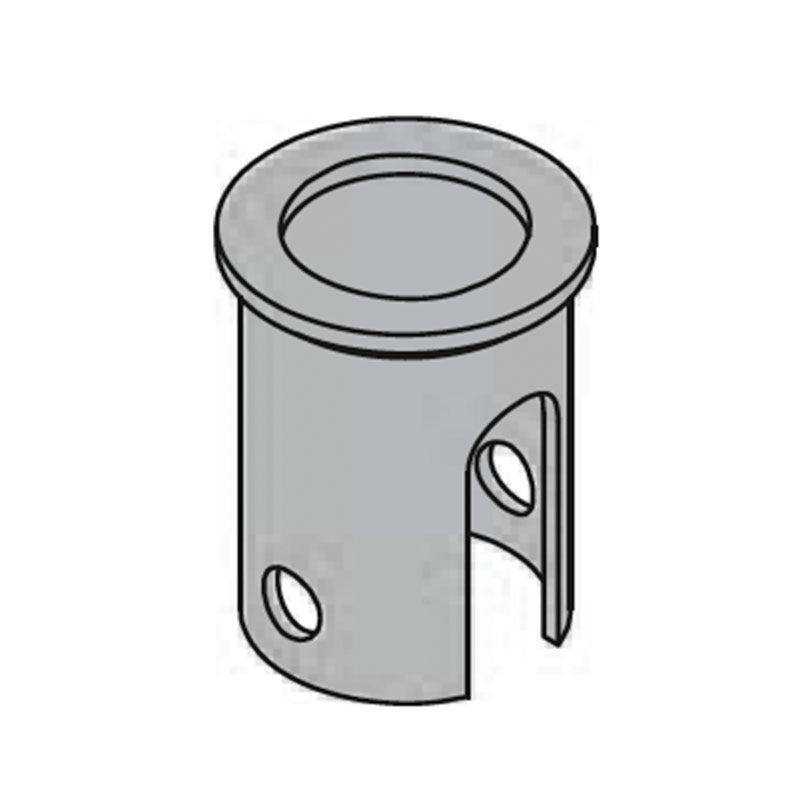

Manicotto di raccordo
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-145.100 | zincato | 0,65kg |

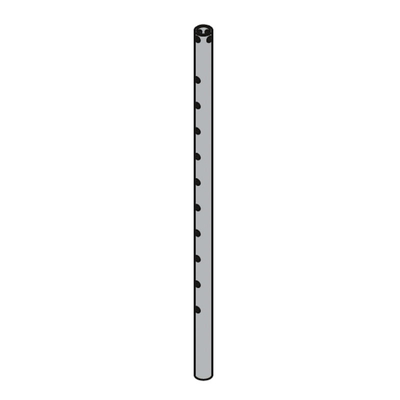

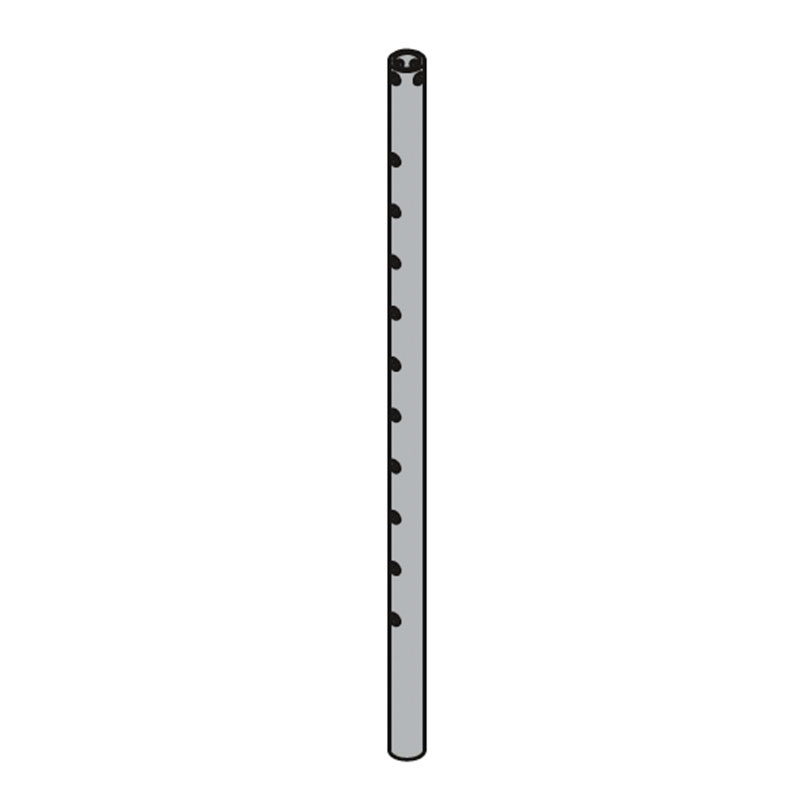

Tubo di regolazione
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-140.120 | 0,45 m, zincato | 8kg |

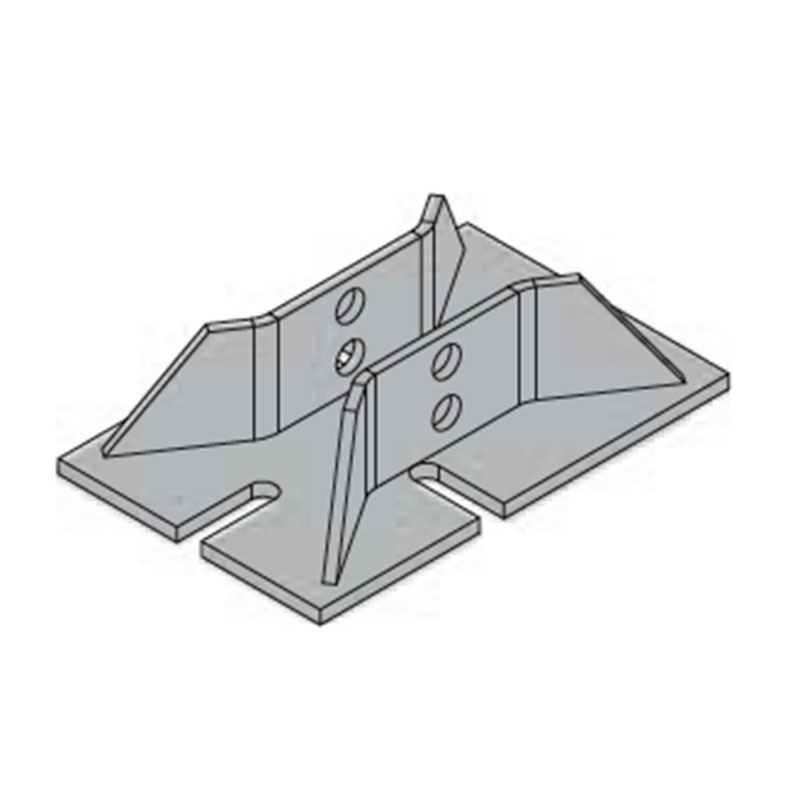

Piastra con testa a forcella
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-135.100 | zincato | 3,55kg |

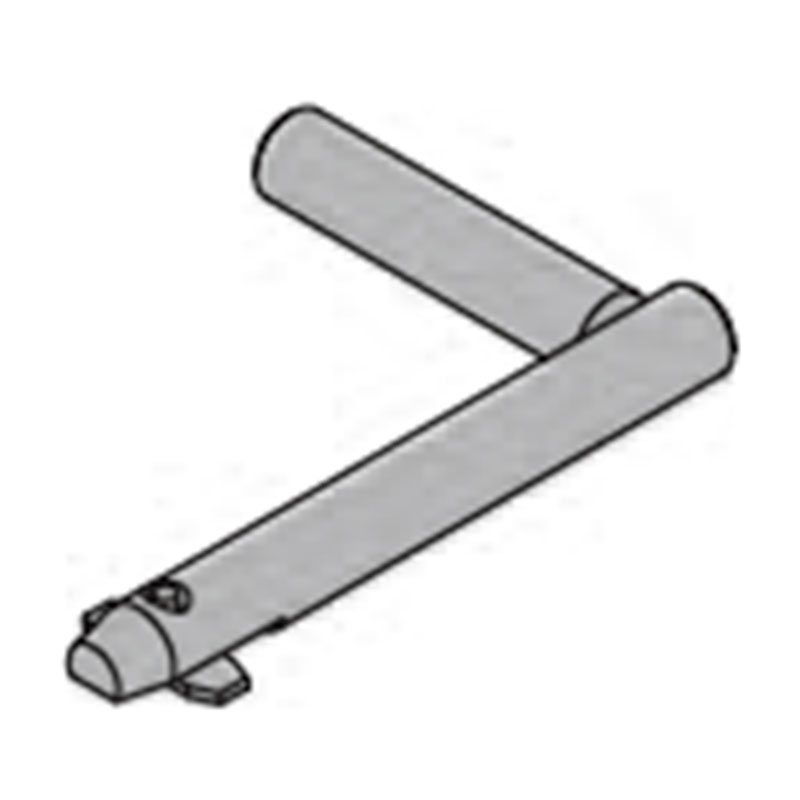

Spinotto con testa a forcella
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-135.110 | zincato | 0,4kg |

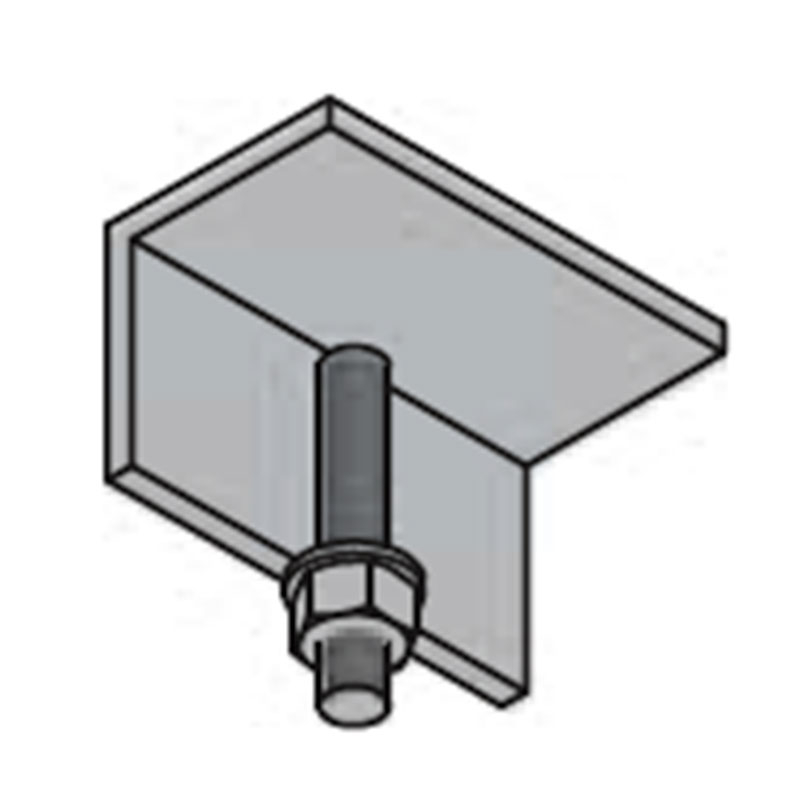

Morsetto ad angolo H20
| N. articolo | Designazione | Peso |
|---|---|---|
| 211-203.110 | zincato | 0,3kg |

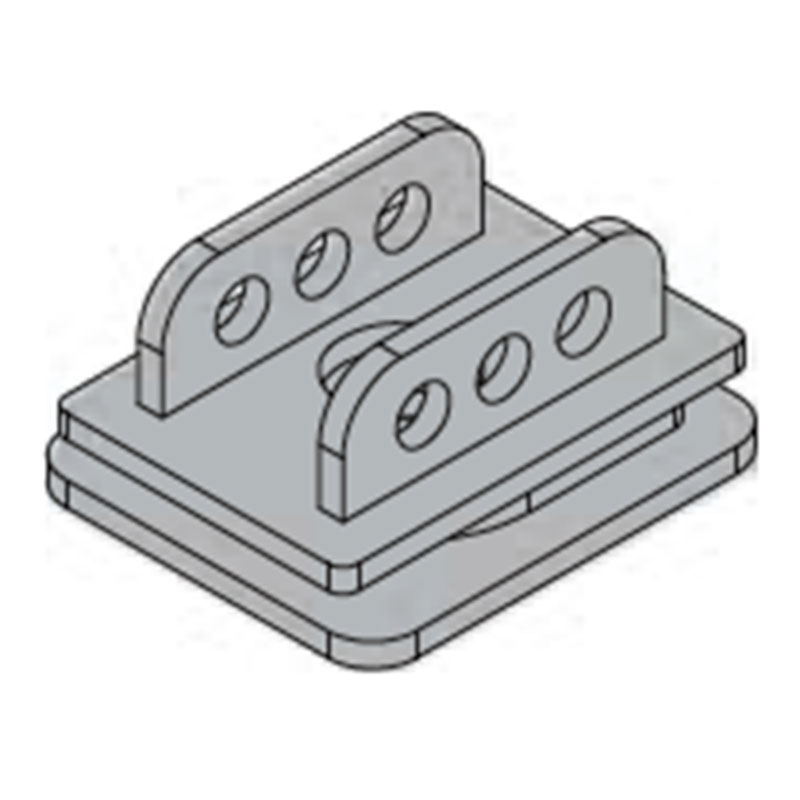

DT40 raccordo per 22
| N. articolo | Designazione | Peso |
|---|---|---|
| 211-255.100 | zincato | 2,49kg |

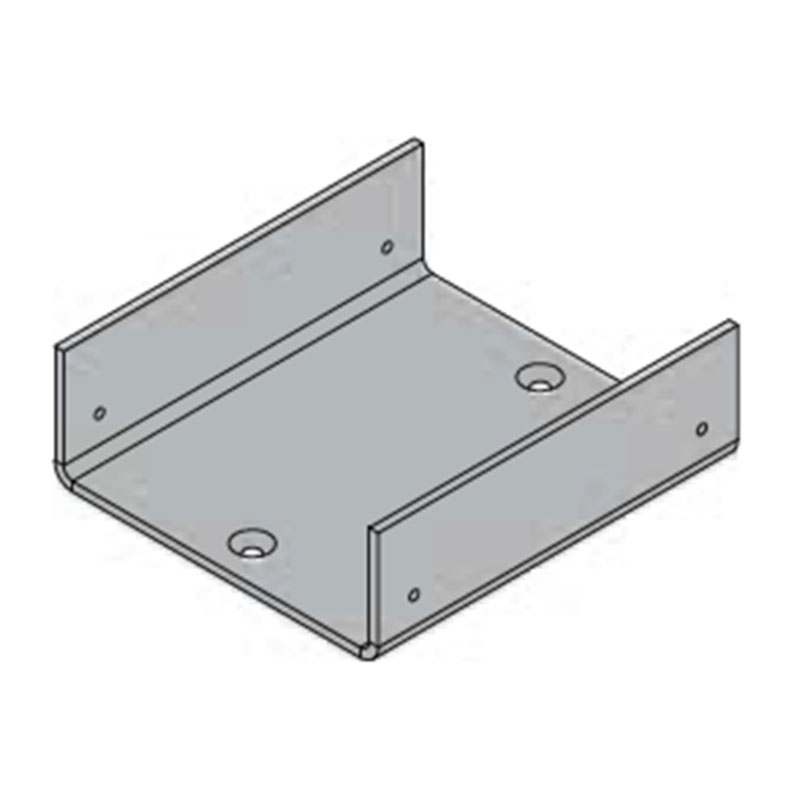

Lamiera d‘appoggio per basetta inclinabile
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-125.101 | zincato | 2,7kg |

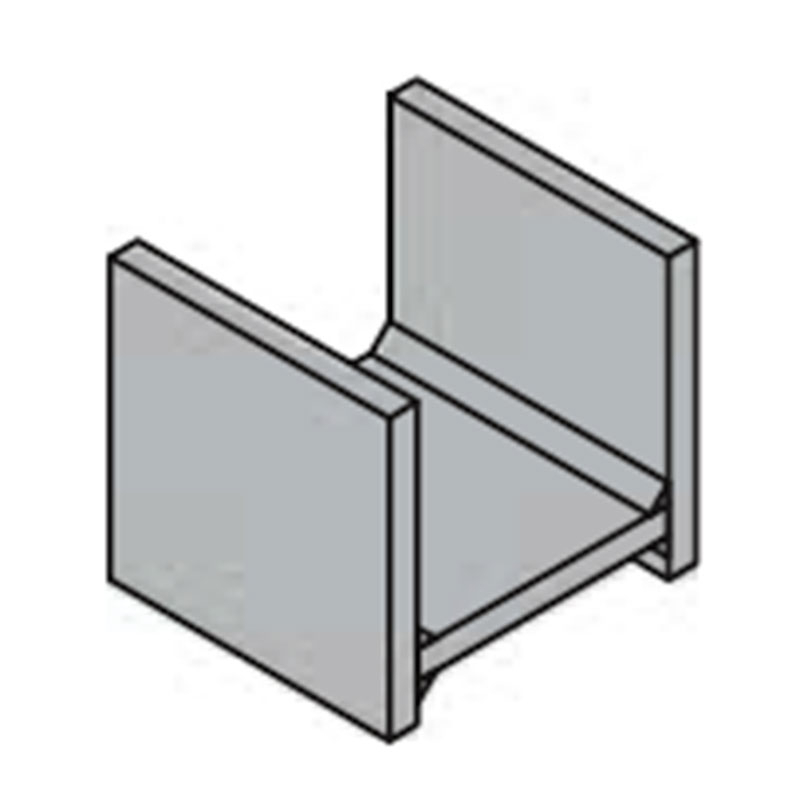

Ermo per basetta inclinabile
| N. articolo | Peso |
|---|---|
| 411-125.102 | 0,5kg |

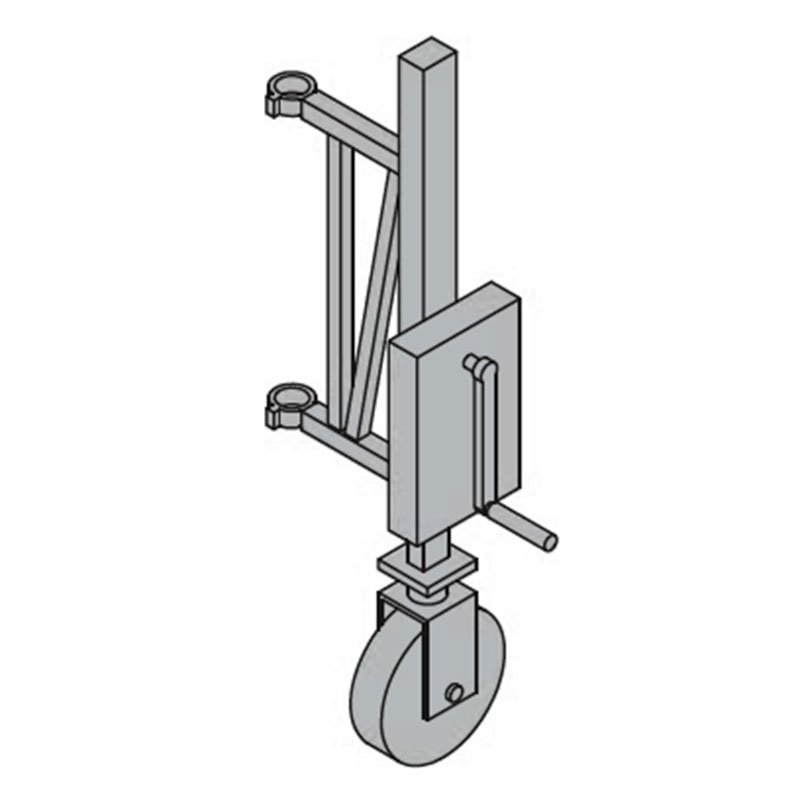

Attrezzatura mecc. per abbass. e spost
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-155.470 | HH 700 mm | 50kg |

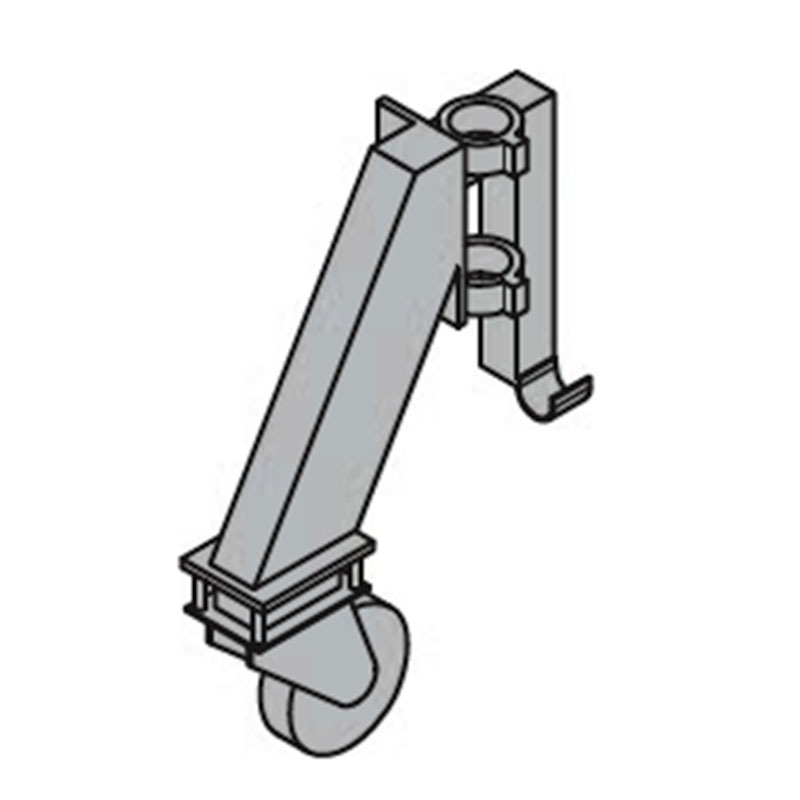

Fruota di spostamento 22
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-160.100 | 6 kN | 18,5kg |

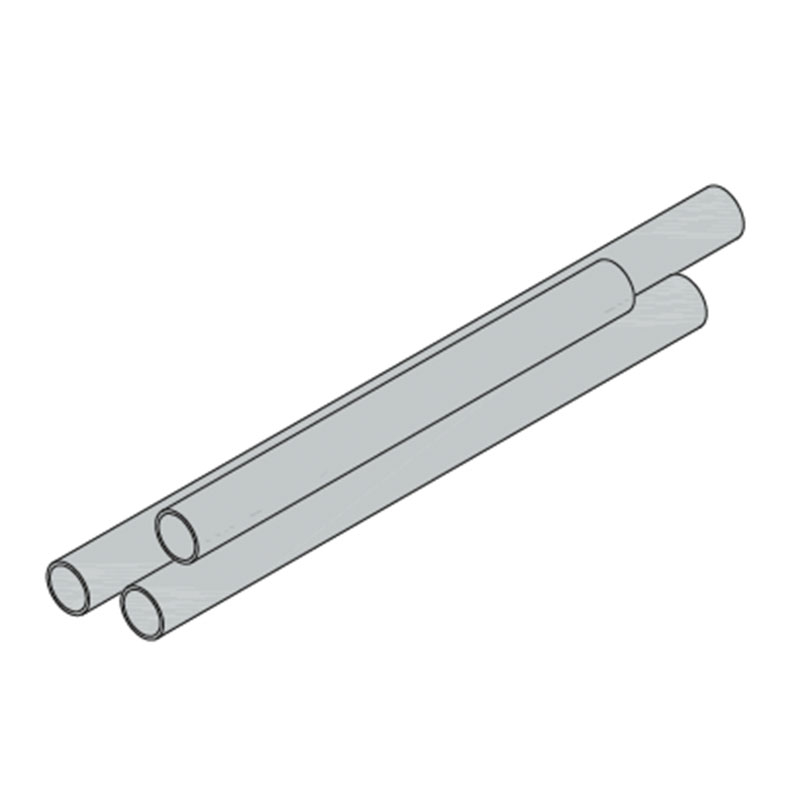

Tubo per impalcature in acciaio
Tube: 1 1/2“
zincato
| N. articolo | Lunghezza | Peso |
|---|---|---|
| 591-100.030 | 0,3m | 1,14m |
| 591-100.050 | 0,5m | 1,9m |
| 591-100.070 | 0,7m | 2,66kg |
| 591-100.080 | 0,8m | 3,04kg |
| 591-100.100 | 1m | 3,8kg |
| 591-100.120 | 1,2m | 4,56kg |
| 591-100.150 | 1,5m | 5,7kg |
| 591-100.200 | 2m | 7,6kg |
| 591-100.250 | 2,5m | 9,5kg |
| 591-100.300 | 3m | 11,4kg |
| 591-100.350 | 3,5m | 13,3kg |
| 591-100.400 | 4m | 15,2kg |
| 591-100.450 | 4,5m | 17,1kg |
| 591-100.500 | 5m | 19kg |
| 591-100.550 | 5,5m | 20,9kg |
| 591-100.600 | 6m | 22,9kg |

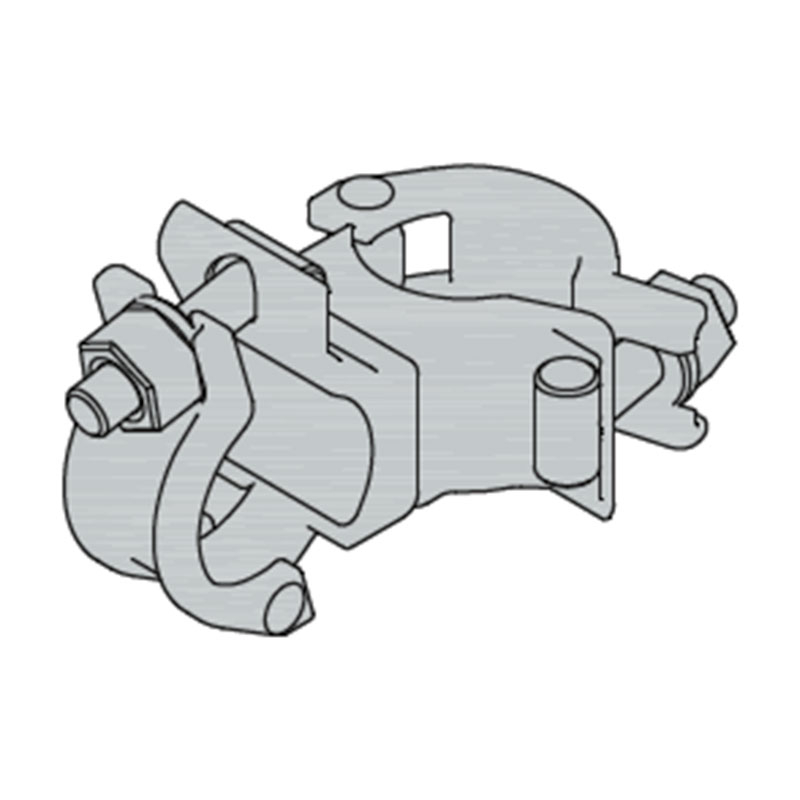

Giunto normale 48/48 / Giunto differenziale 48/60
| N. articolo | Designazione | Peso |
|---|---|---|
| 591-110.100 | Giunto normale 48/48, zincato | 1,3kg |
| 591-110.150 | Giunto differenziale 48/60, zincato | 1,5kg |

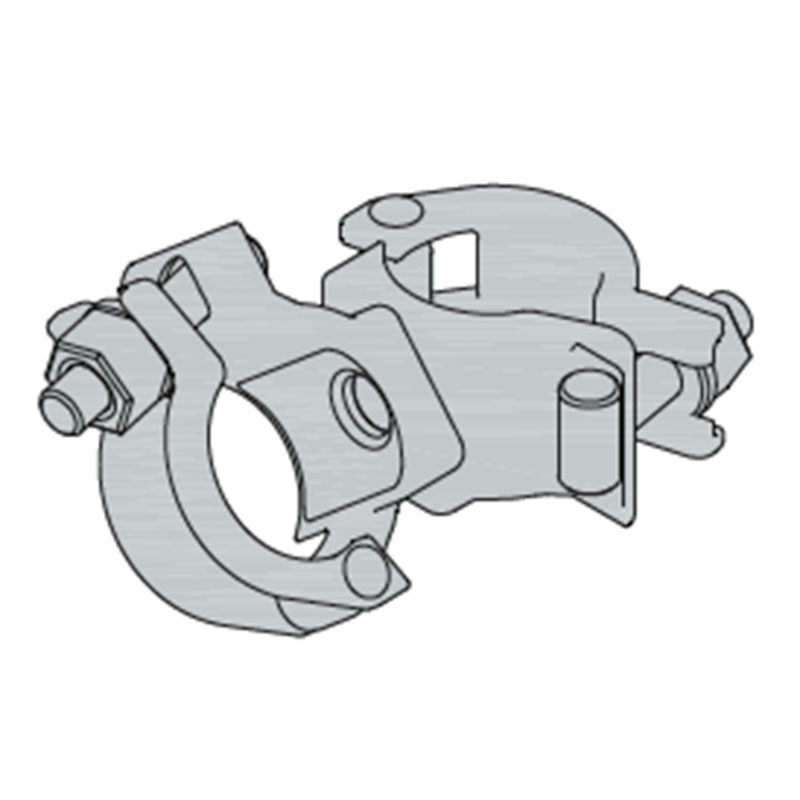

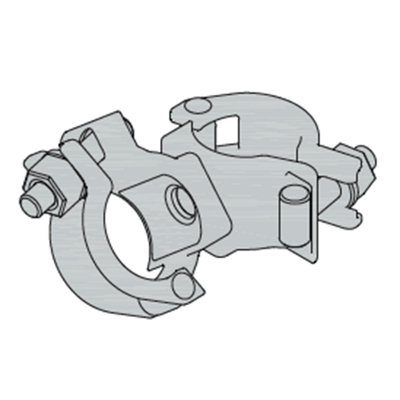

Giunto orientabile 48/48 / Giunto diff. orientabile 48/60
| N. articolo | Designazione | Peso |
|---|---|---|
| 591-110.120 | Giunto orientabile 48/48, zincato | 1,5kg |
| 591-110.160 | Giunto diff. orientabile 48/60, zincato | 1,7kg |

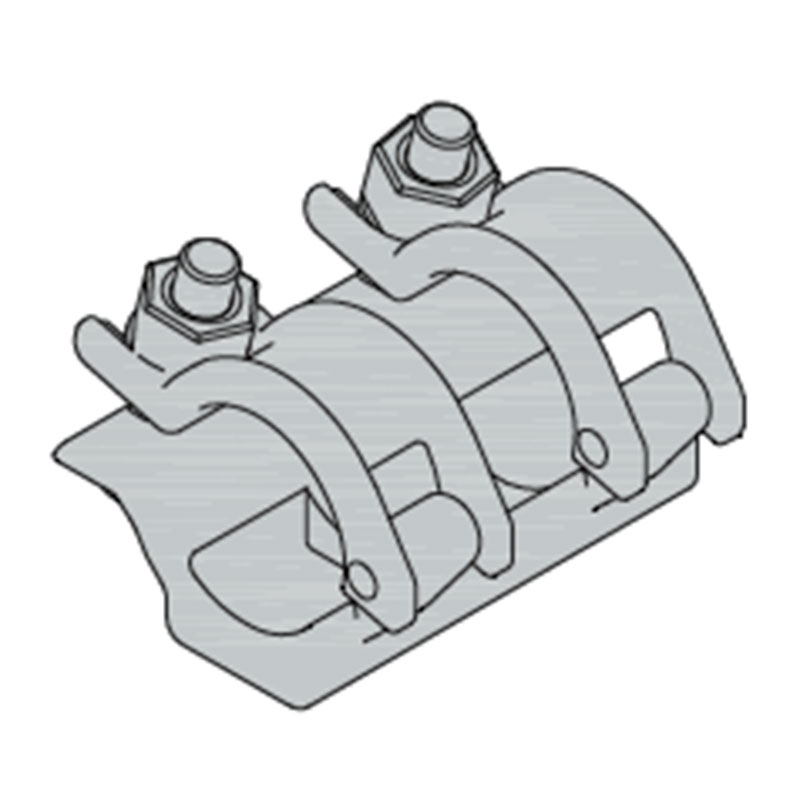

Giunto a trazione 48/48
| N. articolo | Designazione | Peso |
|---|---|---|
| 591-110.130 | zincato | 1,6kg |

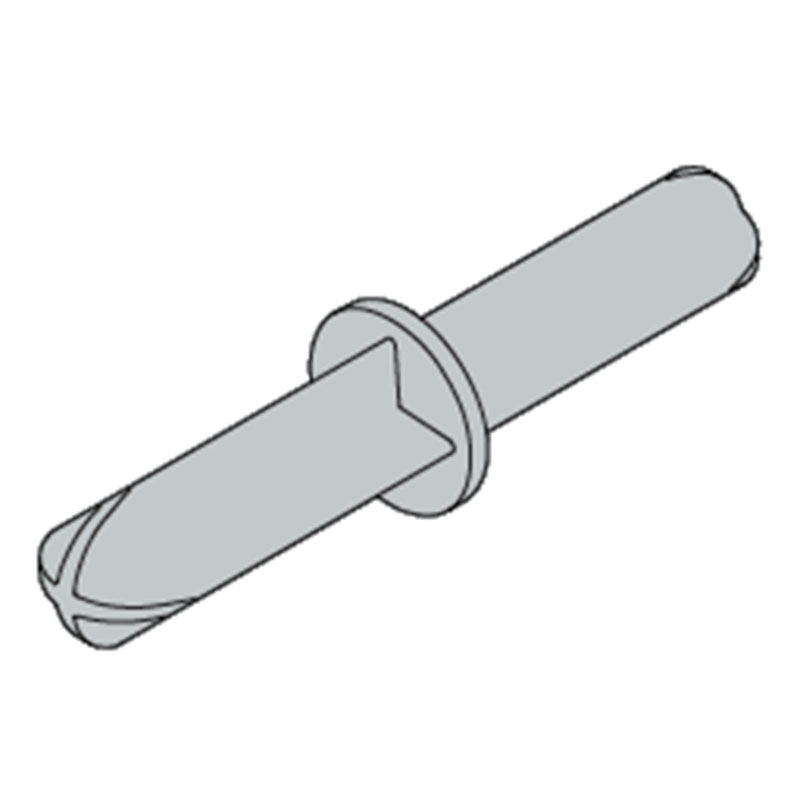

Spinotto
| N. articolo | Designazione | Peso |
|---|---|---|
| 591-110.140 | zincato | 1,1kg |

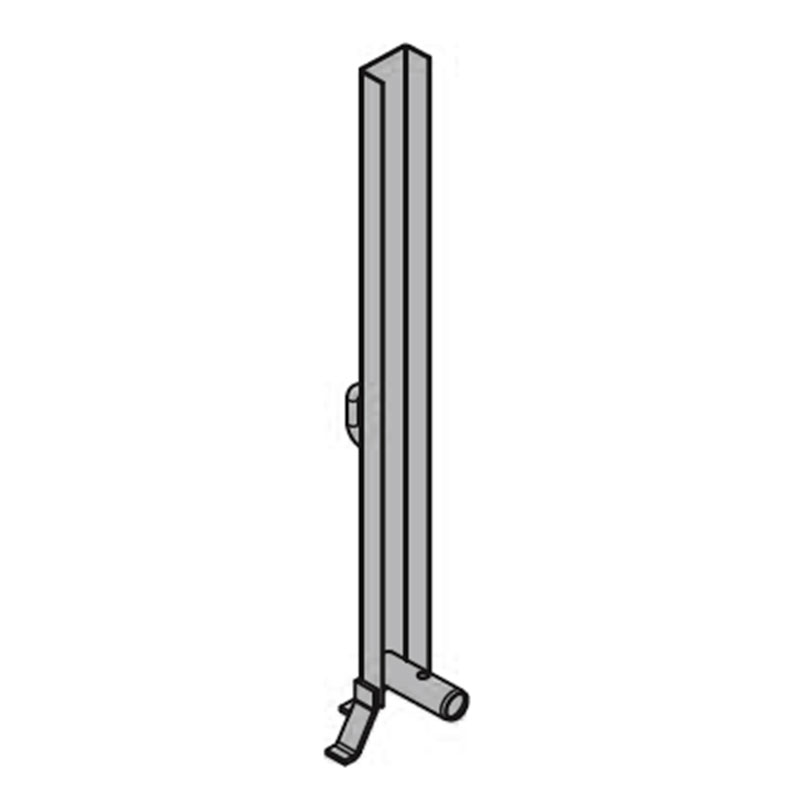

Paletta per 22
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-102.100 | zincato | 9kg |

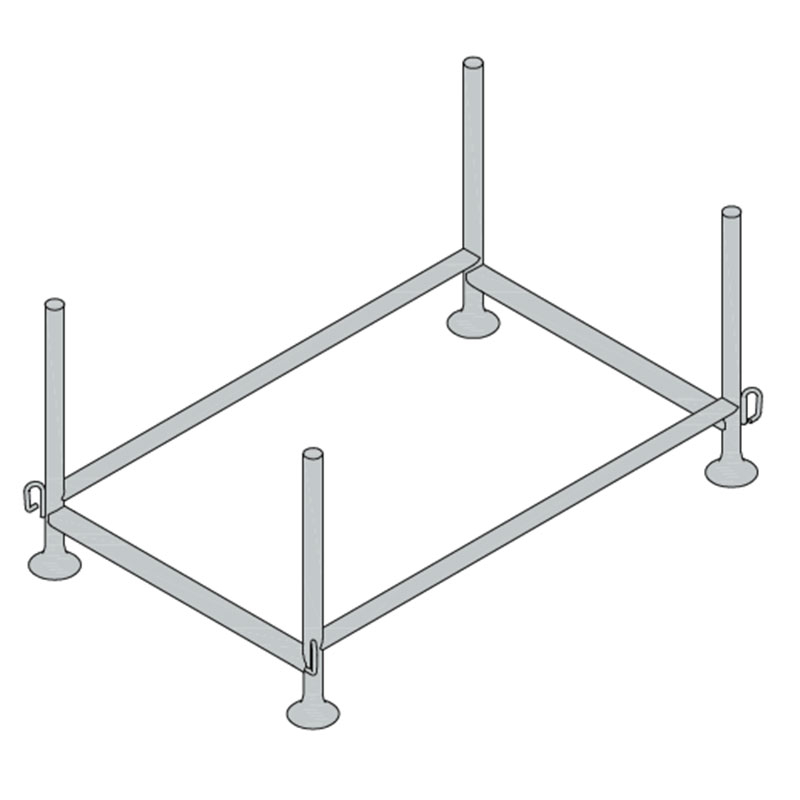

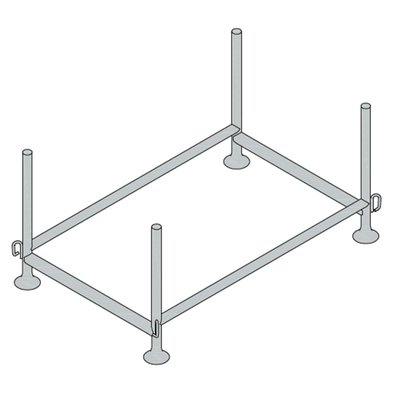

Paletta
| N. articolo | Designazione | Peso |
|---|---|---|
| 791-100.165 | 1,48 x 0,91 m / EuroProp, zincato | 38,5kg |

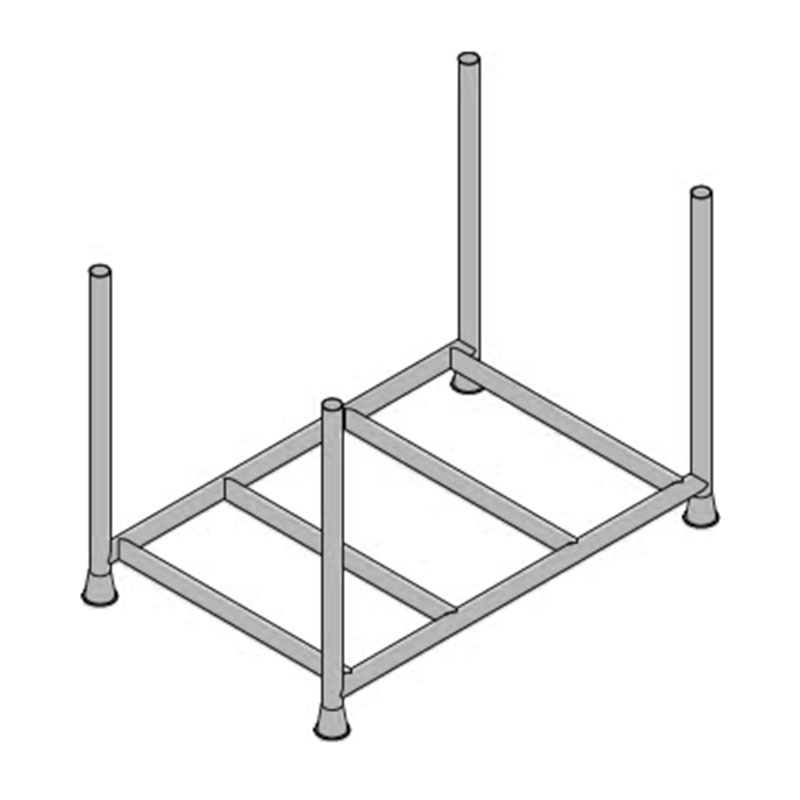

Paletta tubolare con 4 tubi
| N. articolo | Peso |
|---|---|
| 791-110.110 | 33kg |

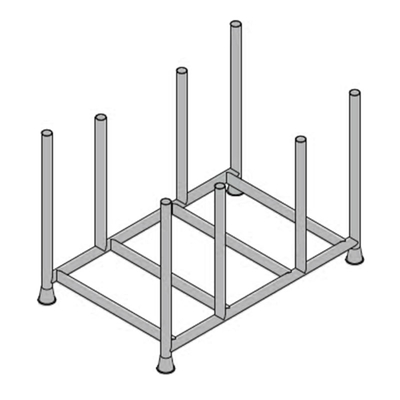

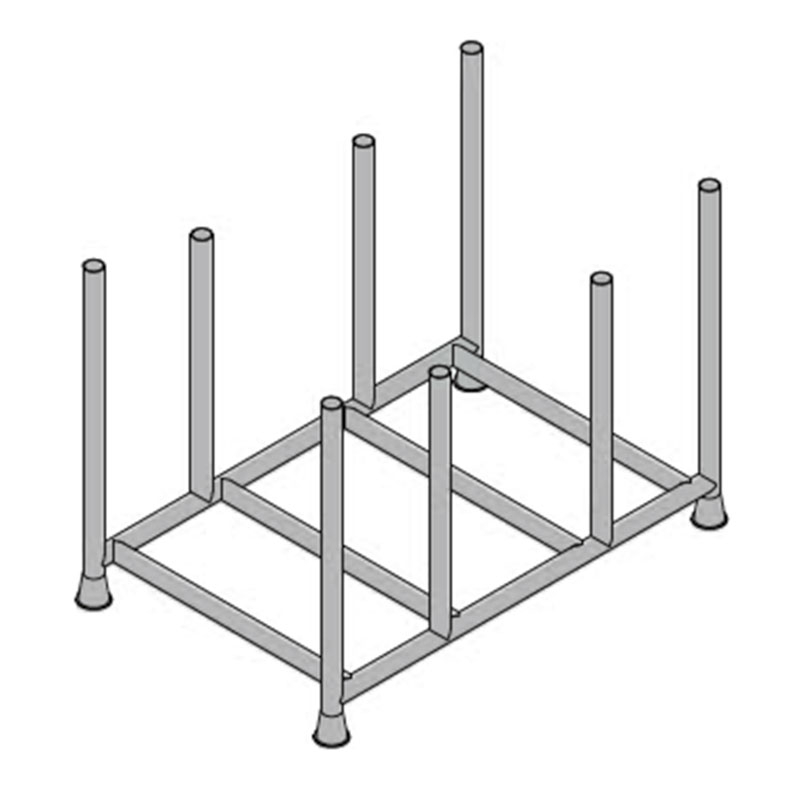

Paletta tubolare con 8 tubi
| N. articolo | Peso |
|---|---|
| 791-110.130 | 43kg |

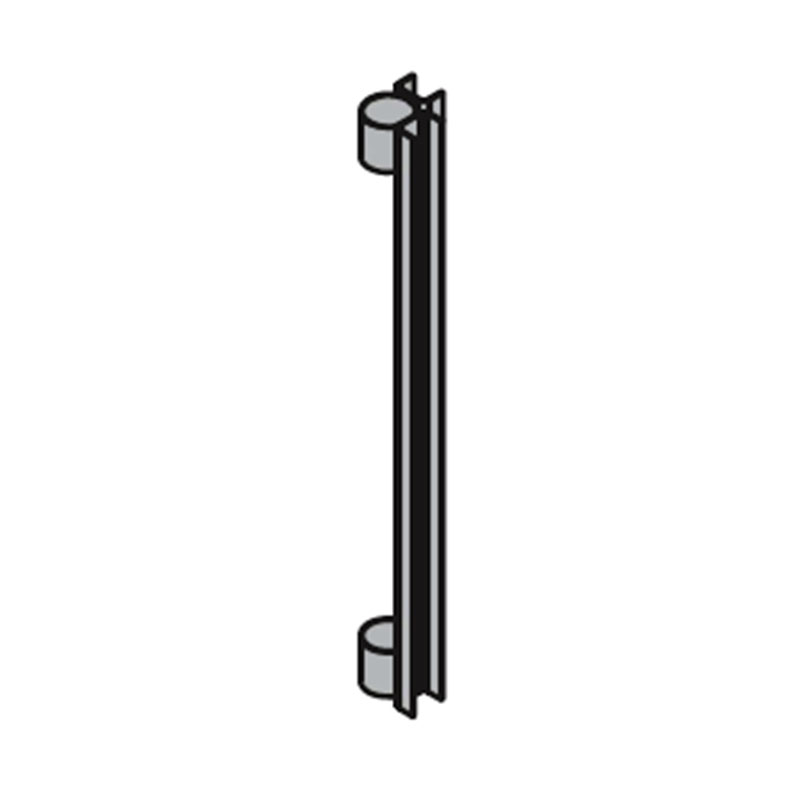

Supporto tavola per paletta tubi
| N. articolo | Designazione | Peso |
|---|---|---|
| 791-110.120 | zincato | 3,05kg |

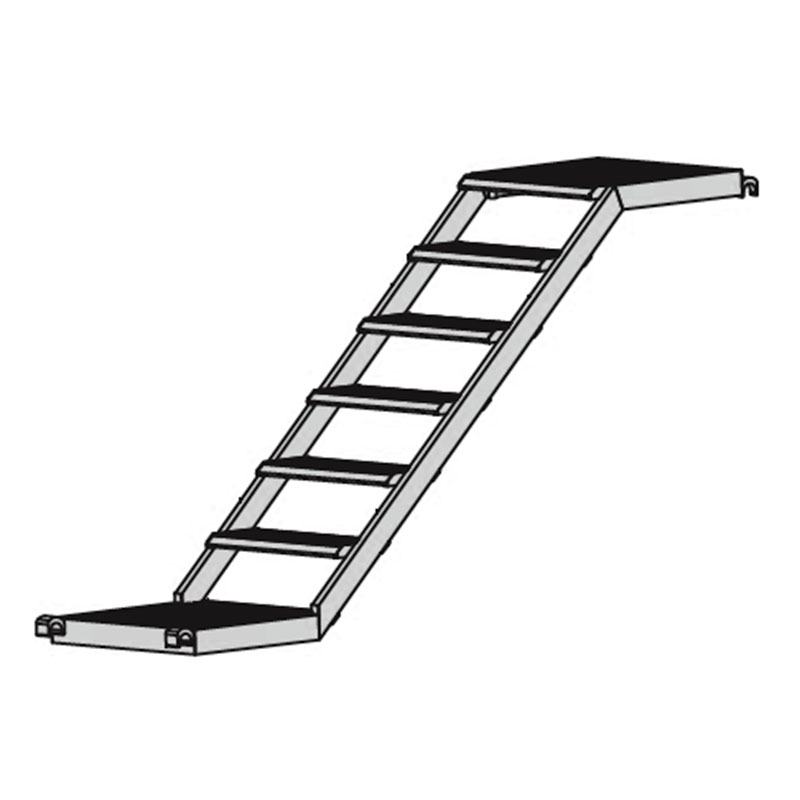

22 rampa scala alu
| N. articolo | Peso |
|---|---|
| 411-201.100 | 30kg |

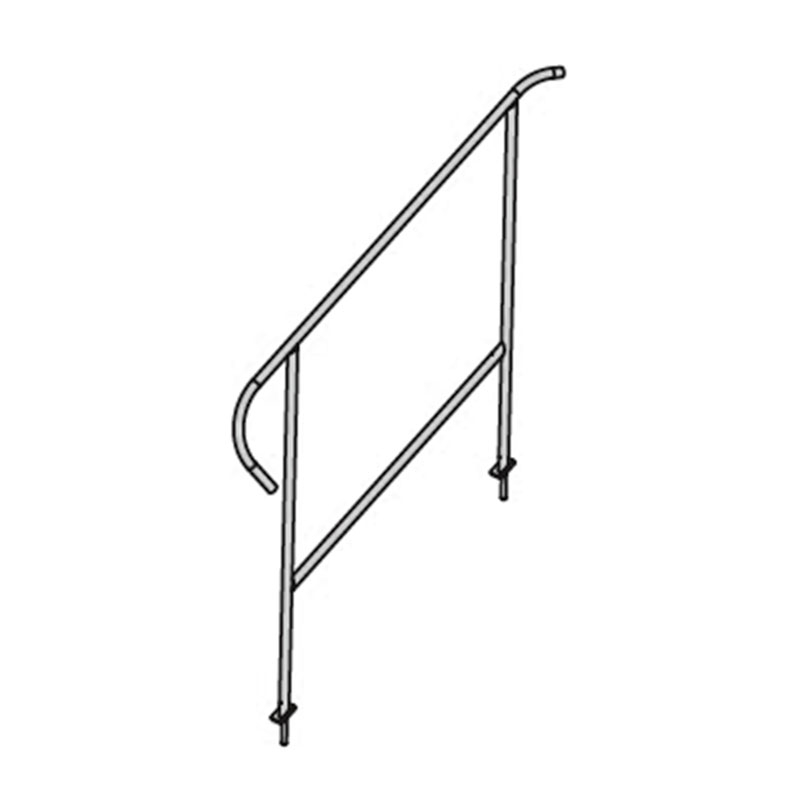

22 parapetto rampa scala
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-201.110 | zincato | 6,3kg |

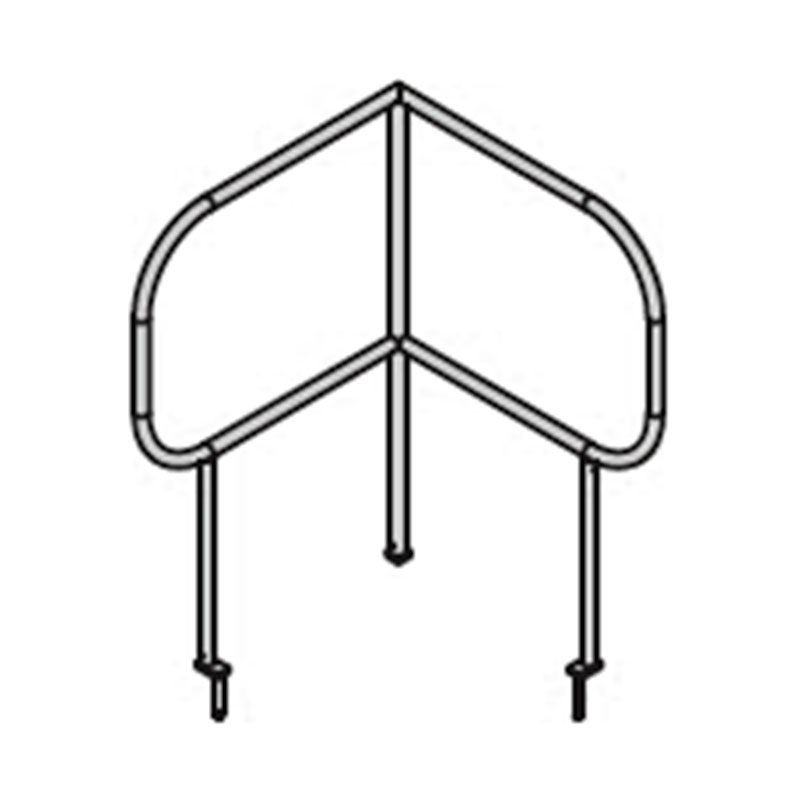

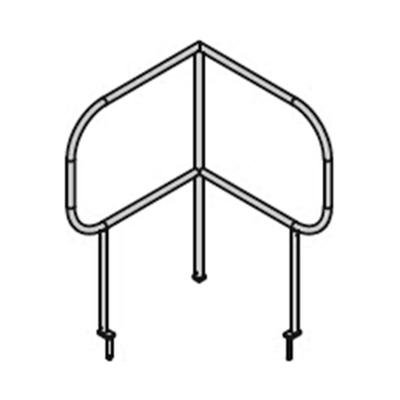

22 parapetto pianerottolo
| N. articolo | Designazione | Peso |
|---|---|---|
| 411-201.120 | zincato | 6,9kg |
